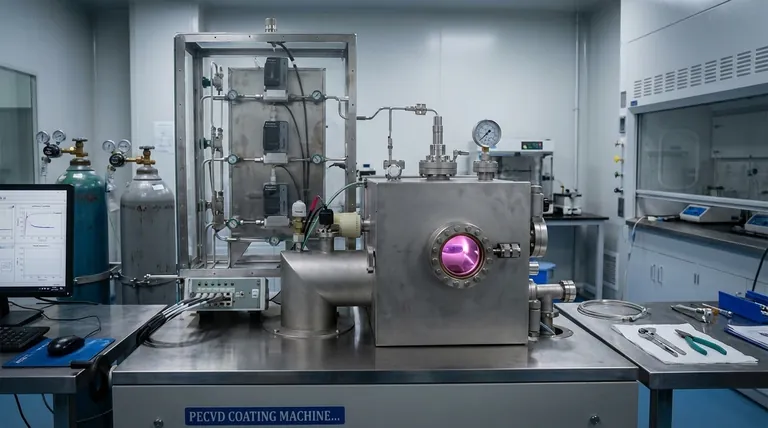

Pecvd的工作流程是怎样的？低温薄膜沉积的分步指南

从本质上讲，等离子体增强化学气相沉积（PECVD）是一种工艺，它利用等离子体的能量在基板上沉积高质量的薄膜。工作流程始于将前驱体气体引入低压腔室，射频（RF）场在此处将气体点燃形成等离子体。这种高能等离子体会将气体分子分解成反应性化学物质，这些物质随后落在基板表面，发生反应，并逐层堆积形成最终的薄膜。

关键要点是，PECVD用等离子体的能量取代了传统沉积方法所需的高温。这一根本性的转变使得能够在显著更低的温度下进行薄膜沉积，从而有可能涂覆那些否则会因热量而损坏的敏感材料。

核心原理：等离子体取代高热量

要理解PECVD的工作流程，首先必须掌握它所解决的问题。关键在于它与传统化学气相沉积（CVD）的关系。

传统CVD的局限性

传统的CVD完全依赖于热能。基板被加热到非常高的温度，这提供了分解前驱体气体和驱动形成薄膜的化学反应所需的能量。

这种高温要求是一个重大的限制，因为它可能会损坏对温度敏感的基板，如电子元件或塑料。

PECVD的优势：来自等离子体的能量

PECVD通过产生等离子体来避免极端高温的需求。该过程仍然使用加热的基板，但温度要低得多。

射频电场使前驱体气体带电，剥离电子并产生离子、电子和高反应性中性物质的混合物。这些高能粒子具有足够的能量（通常为1-10 eV）来打破化学键并驱动反应，而无需高热输入。

PECVD工作流程的分步细分

PECVD过程可以分解为一系列明确的步骤，所有这些步骤都在受控的真空腔室内进行。

步骤1：腔室准备和气体引入

首先，将基板放置在反应腔室内，然后将其抽真空至低压环境（通常为50毫托至5托）。

一旦真空稳定，精确控制量的前驱体气体（一种或多种）就会被引入腔室。

步骤2：等离子体产生

激活射频电源（通常在100 kHz到40 MHz之间）。这会在腔室内产生一个强电场。

电场使前驱体气体带电，导致其分解并形成辉光放电等离子体。

步骤3：反应性物质的产生

在等离子体内部，高能电子与气体分子之间的碰撞会产生离子、自由基和其他活性基团的混合物。这些是薄膜的高度反应性组成部分。

步骤4：表面反应和成核

这些反应性物质通过腔室扩散并吸附到加热基板的表面上。

在表面上，它们发生化学反应，形成所需的材料。这个过程从形成被称为晶体核的微小、稳定的团块开始。

步骤5：薄膜生长和固化

这些晶核充当晶种，生长并合并成更大的岛状结构。

最终，这些岛屿合并，在整个基板表面形成连续的固体薄膜。

步骤6：副产物去除

化学反应还会产生不需要的副产物。这些挥发性化合物从表面脱离，并被真空泵系统持续地从腔室中清除。

关键特性和考虑因素

PECVD的独特工作流程带来了一些明显的优势和特性，使其区别于其他方法。

主要优势：低温沉积

能够在低温下沉积薄膜是PECVD的定义特征。这可以防止热损伤，并减少由薄膜和基板之间热膨胀不匹配引起的内应力。

另一个优势：高沉积速率

PECVD可以实现相对较高的沉积速率，这对于生产用于太阳能电池和薄膜晶体管的非晶态和微晶态薄膜尤其有益。

一个关键的变体：远程PECVD

在某些情况下，等离子体本身仍可能对高度敏感的基板造成损害。远程PECVD方法解决了这个问题。

在此变体中，等离子体在单独的腔室中产生。只有所需的反应性物质被提取并输送到基板，基板则保留在无等离子体区域，从而提供最大的保护。

为您的目标做出正确的选择

了解PECVD的工作流程，可以帮助您确定它是否是您特定应用的正确工具。

如果您的主要重点是涂覆对温度敏感的材料： PECVD是理想的选择，因为其低温工艺可以防止对电子设备、聚合物和其他精致基板的损坏。
如果您的主要重点是最小化薄膜应力： PECVD的低温特性显著降低了可能导致薄膜开裂或分层的热应力。
如果您的主要重点是实现非晶态薄膜的高通量： PECVD的高沉积速率使其成为太阳能电池板等组件的高效制造技术。
如果您的主要重点是最终的基板保护： 考虑使用远程PECVD来保护您的材料免受与等离子体环境的任何直接相互作用。

通过用等离子体能量替代极端热量，PECVD为先进材料制造开辟了新的可能性。

摘要表：

PECVD工作流程步骤	关键操作	目的
1. 腔室准备和气体引入	将前驱体气体引入低压腔室。	为反应创造受控环境。
2. 等离子体产生	激活射频场以点燃辉光放电等离子体。	提供分解气体分子的能量。
3. 反应性物质的产生	等离子体产生离子、自由基和活性基团。	产生薄膜的组成部分。
4. 表面反应和成核	反应性物质吸附并与加热的基板反应。	通过晶体核启动薄膜形成。
5. 薄膜生长和固化	晶核生长并合并成连续的薄膜。	逐层构建最终的均匀薄膜。
6. 副产物去除	真空系统去除挥发性反应副产物。	保持薄膜纯度和工艺稳定性。
