简而言之，我们使用溅射在表面上沉积极其高质量的薄膜。它是一种首选的制造工艺，因其能够形成致密、纯净且牢固附着于基底的涂层而备受重视，这使其在半导体和精密光学等行业的高性能应用中不可或缺。
溅射不仅仅是一种涂覆表面的方法；它是一种设计新表面的方法。其核心优势在于使用物理动量传递过程，而不是热量，来沉积具有卓越附着力、纯度和均匀性的几乎任何材料。
基本原理：物理溅射，而非蒸发
要了解溅射为何如此有效，您必须首先掌握它是一种物理气相沉积 (PVD) 工艺。与蒸发材料的热蒸发不同，溅射更像是原子尺度的喷砂操作。
创造等离子体环境
该过程始于一个真空室，该真空室被抽真空以去除污染物。然后引入少量惰性工艺气体，通常是氩气。
施加高电压，将电子从氩原子中剥离。这会产生等离子体，即含有带正电的氩离子和自由电子的高度电离气体。
轰击过程
要沉积的材料的固体块，称为靶材，被施加一个强的负电荷。
等离子体中带正电的氩离子被强烈地加速射向这个带负电的靶材。它们以巨大的力量撞击靶材。
视线沉积
这种高能轰击会物理性地将靶材中的原子或分子撞击出来。这些被溅出的颗粒沿着真空室中的直线行进。
当这些颗粒撞击放置在它们路径上的组件——即基底时——它们会粘附在上面，逐渐形成一层薄而均匀的薄膜。
为什么溅射能提供卓越的薄膜质量
溅射的“原因”在于其产生的薄膜的独特特性。该过程的物理性质使其相对于其他方法具有明显的优势。
无与伦比的材料通用性
由于溅射是物理性地溅出原子，它不受到材料熔点的限制。这使得沉积热蒸发难以或不可能沉积的各种材料成为可能。
这包括高熔点金属、复杂的合金、陶瓷和其他化合物。溅射薄膜的成分与靶材的成分高度匹配。
卓越的附着力
溅射原子到达基底时的动能明显高于蒸发原子。这种高能量使它们能够稍微嵌入基底表面。
这个过程形成了紧密的界面或扩散层，从而获得了比许多其他涂层技术所能实现的更强的附着力。薄膜成为基底不可分割的一部分，而不仅仅是覆盖在表面的薄层。
高纯度和密度
溅射是一个清洁的过程。由于它发生在真空环境中，并且不涉及将源材料在坩埚中加热到极高温度，因此污染的机会要少得多。
结果是薄膜具有高纯度和高密度，具有更少的针孔或结构缺陷。这对于光学和电子学等杂质会降低性能的应用至关重要。
精确控制和可重复性
薄膜的厚度可以通过控制溅射时间和施加到靶材上的电流来精确控制。
这使得从一次运行到下一次运行都具有出色的可重复性，这对于大规模生产至关重要。溅射还可以在非常大的表面积上产生高度均匀的薄膜。
了解权衡
没有哪个过程是完美的。要做出明智的决定，您必须了解溅射的局限性。
沉积速率较慢
通常，与热蒸发等技术相比，溅射是一个较慢的过程。对于需要快速获得厚涂层且最终质量不是主要驱动力的应用，溅射可能不是最有效的选择。
系统复杂性和成本
溅射系统在机械上很复杂，需要高真空室、复杂的电源，并且通常需要磁场（在磁控溅射中）来提高效率。这使得初始设备投资高于更简单的沉积方法。
基底加热的可能性
高能粒子持续轰击可能会向基底传递热量。虽然通常很小，但这在涂覆对温度敏感的材料（如某些塑料或生物样本）时可能是一个问题。
何时选择溅射
您的沉积方法选择应由最终产品的特定要求驱动。
- 如果您的主要关注点是薄膜质量和附着力： 对于涂层必须耐用、致密且牢固粘合的关键任务应用，溅射是更优的选择。
- 如果您的主要关注点是材料兼容性： 在处理难以蒸发的合金、化合物或高熔点材料时，溅射是必不可少的。
- 如果您的主要关注点是制造精度： 溅射提供了半导体和光学滤波器等敏感设备大批量生产所需的控制和可重复性。
- 如果您的主要关注点是简单金属的速度和低成本： 对于要求较低的应用，热蒸发可能是更实用的替代方案。
最终，当薄膜的性能和可靠性至关重要时，溅射是行业标准。
总结表：
| 关键方面 | 为什么重要 |
|---|---|
| 工艺类型 | 物理气相沉积 (PVD) |
| 核心机制 | 来自离子轰击（例如氩气）的动量传递 |
| 主要优势 | 卓越的附着力、高纯度、材料通用性、出色的均匀性 |
| 理想应用 | 半导体、精密光学、耐用装饰涂层 |
| 主要考虑因素 | 沉积速率较慢，系统复杂性和成本较高 |
准备好使用溅射技术设计卓越的表面了吗？

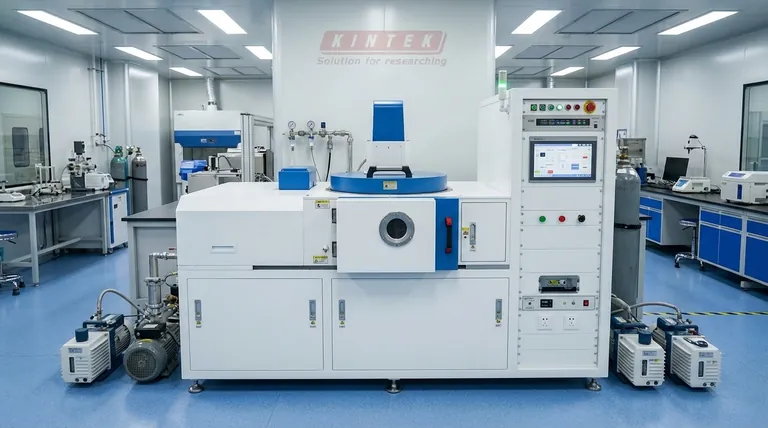

KINTEK 专注于高性能实验室设备，包括专为可靠性和精度设计的溅射系统。无论您是开发下一代半导体、先进的光学涂层还是耐用的薄膜，我们的专业知识都能确保您获得应用所需的卓越附着力、纯度和均匀性。
