磁控溅射是如何工作的？高质量薄膜沉积指南

从核心上讲，磁控溅射是一种高度受控的物理气相沉积（PVD）工艺，它利用磁场来提高产生等离子体的效率。在真空中，来自该等离子体的离子被加速撞击称为“靶材”的源材料，将原子撞击出来。这些被撞击出的原子随后传输并沉积到称为“基板”的部件上，形成一层极其薄且均匀的薄膜。

关键的见解是，磁场不直接参与原子的溅射。相反，它将电子限制在靶材附近，极大地提高了离子形成的速率。这会产生一个致密、稳定的等离子体，使得在比其他方法更低的压力和温度下实现快速、高质量的涂层成为可能。

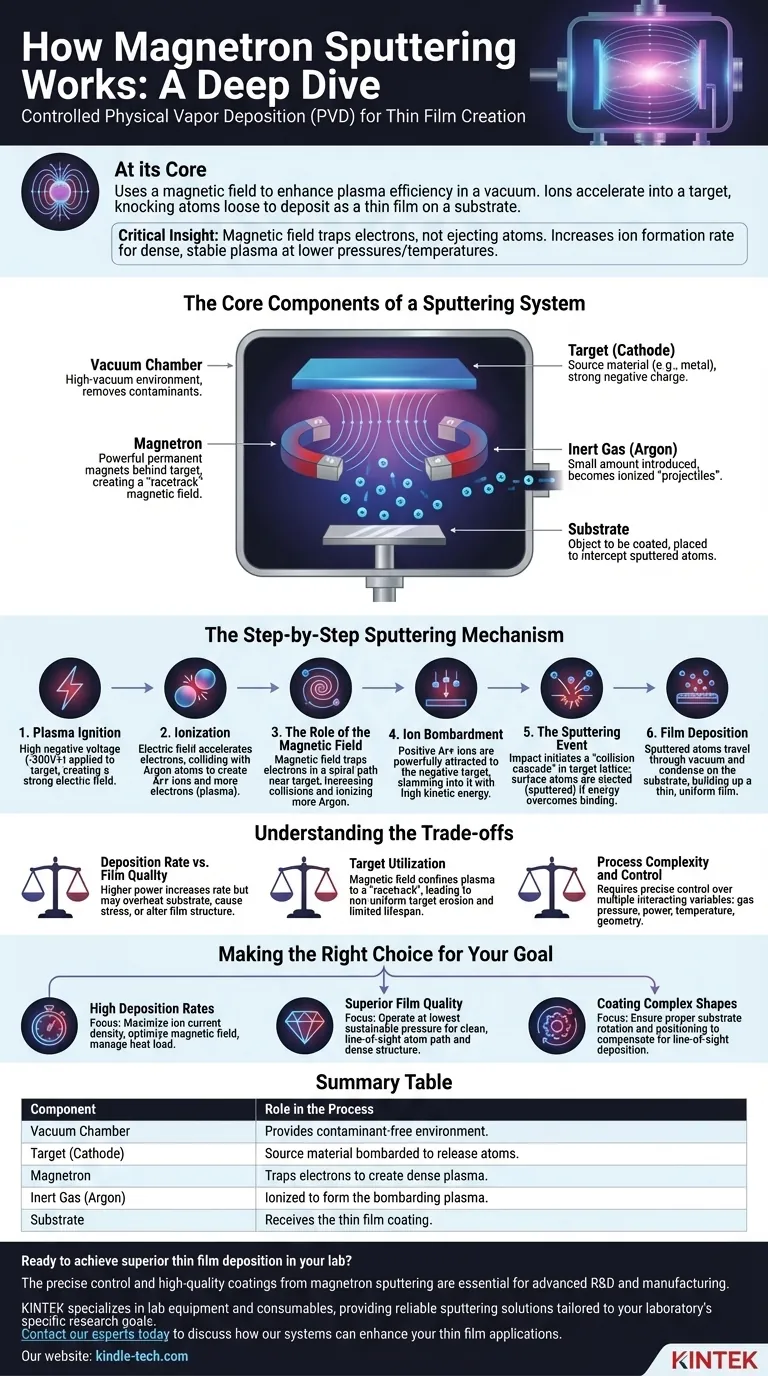

溅射系统的核心组件

要理解该过程，您必须首先了解其发生的环境。每个磁控溅射系统都是围绕几个协同工作的关键组件构建的。

整个过程在高真空室中进行。这是不容妥协的，因为它排除了会干扰过程并污染所得薄膜的大气气体和污染物。

这是您希望沉积为薄膜的材料的固体块。它连接到一个提供强大负电荷的电源，使其成为阴极。

这是您打算涂覆的物体或材料。它被策略性地放置，以拦截从靶材溅射出的原子。

少量精确控制的惰性气体，最常见的是氩气 (Ar)，被引入真空室。这种气体不会与薄膜发生化学反应，但其原子将用作轰击的“弹丸”。

这是定义性的组件。一组强大的永磁体放置在靶材后面。这会产生一个磁场，该磁场从靶材表面射出并环绕回来，在靶材表面形成一个“隧道”或“轨道”。

组件就位后，过程将以精确的物理事件顺序展开。

向靶材施加高直流或射频电压（通常为 -300V 或更高）。这种强大的负电荷会产生一个强大的电场，吸引任何自由正电荷并排斥自由电子。

电场加速自由电子，使其与中性氩原子发生碰撞。这些高能碰撞会将电子从氩原子中撞击出来，产生两个新粒子：一个带正电的氩离子 (Ar+) 和另一个自由电子。这个过程会重复，产生一个自持的离子和电子云，称为等离子体。

这是磁控溅射的关键。磁场将轻质、高能的电子限制在靠近靶材表面的螺旋路径中。这极大地增加了电子的路径长度，使其在逃逸之前与更多的氩原子碰撞并电离的可能性增加了数百倍。

这种电子捕获效应直接在靶材前形成一个非常致密、高效率的等离子体。

新产生的正氩离子 (Ar+) 由于质量大得多，受磁场的影响不显著。然而，它们被带负电的靶材强烈吸引。它们会加速穿过等离子体鞘层，并以巨大的动能猛烈撞击靶材表面。

氩离子的撞击不是简单的“碎屑”。它将其能量传递到靶材的原子晶格中，引发碰撞级联。靶材内的原子与其邻居发生碰撞，形成连锁反应。

如果这种级联反应到达表面原子并传递了足够的能量以克服其表面结合能，该原子就会从靶材中被喷射出来，即被溅射出来。

从靶材材料溅射出的原子穿过低压真空室，直到撞击到基板。到达后，它们会凝结并键合到表面，逐渐逐原子地形成一层薄的、致密的、高度均匀的薄膜。

磁控溅射是一项强大的技术，但其应用需要理解其固有的局限性并平衡相互竞争的因素。

增加靶材的功率会增加离子轰击能量和密度，从而提高沉积速率。然而，过高的功率可能会使基板过热，在薄膜中引入应力，或改变其晶体结构，从而可能降低其性能。

使过程如此高效的磁场也将等离子体限制在“轨道”图案中。这意味着侵蚀在靶材表面上不是均匀的，随着时间的推移会蚀刻出一个凹槽。这限制了靶材的可用寿命，因为在必须更换之前只有一小部分材料被消耗。

虽然原理很简单，但要实现特定的薄膜特性（例如电阻率、光学透明度），需要精确控制多个变量。气体压力、功率水平、基板温度和腔室几何形状都会以复杂的方式相互作用，必须仔细管理。

了解磁控溅射的物理原理可以帮助您优化工艺以获得特定的结果。

通过控制电力、磁力和真空之间的相互作用，磁控溅射能够创造出定义现代技术的先进材料。
