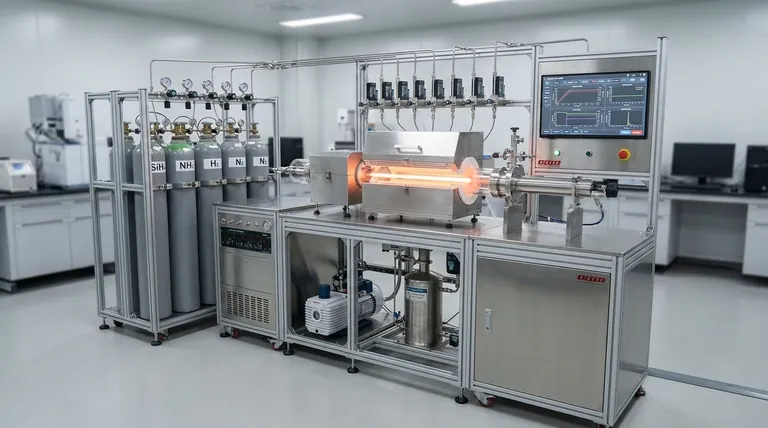

化学气相沉积 (CVD) 反应器是一种复杂的系统，旨在通过气相化学反应将材料薄膜沉积到基材上。 CVD 反应器的组件对其运行至关重要，包括反应室、气体输送系统、基材支架、加热系统、真空系统和排气系统。每个组件在确保沉积过程的效率和质量方面都发挥着至关重要的作用。反应室是实际沉积发生的地方，而气体输送系统则确保反应气体的精确引入。衬底支架在沉积过程中支撑衬底，加热系统为化学反应提供必要的热能。真空系统维持所需的压力水平，排气系统去除副产品和未使用的气体。了解这些组件对于优化 CVD 工艺和获得高质量薄膜至关重要。
要点解释：
-
反应室:
- 反应室是 CVD 反应器的核心部件，沉积过程在此进行。它的设计能够承受高温和高压，具体取决于所使用的特定 CVD 工艺。腔室必须由对反应物和副产物呈化学惰性的材料制成，以防止污染。腔室的设计也会影响沉积薄膜的均匀性和质量。
-
气体输送系统:
- 气体输送系统负责将反应气体引入反应室。该系统通常包括气瓶、质量流量控制器和调节气体流速的阀门。气流的精确控制对于维持气体混合物的所需组成和确保均匀沉积至关重要。该系统还可以包括过滤器以去除气体中的杂质。
-
基板支架:
- 基板支架是在沉积过程中支撑基板的关键部件。它的设计必须能够牢固地固定基材并允许均匀加热。保持器还可以包括用于旋转或移动基底的机构，以确保在整个表面上均匀沉积。基底支架的材料应与基底和沉积工艺兼容，以避免污染。
-
供暖系统 ：
- 加热系统提供发生化学反应所需的热能。该系统可以包括电阻加热器、感应加热器或辐射加热器，具体取决于 CVD 工艺的具体要求。加热系统必须能够达到并维持沉积过程所需的高温，通常在几百到一千多摄氏度的范围内。温度控制对于确保沉积薄膜的质量和均匀性至关重要。
-
真空系统 ：
- 真空系统用于创建和维持许多 CVD 工艺所需的低压环境。该系统通常包括真空泵、压力表和控制反应室内压力的阀门。真空系统有助于减少不需要的气体和污染物的存在，这些气体和污染物会影响沉积薄膜的质量。它还有助于从反应室中去除副产物。
-
排气系统 ：
- 排气系统负责从反应室中去除副产物和未使用的气体。该系统通常包括真空泵、过滤器和洗涤器，以捕获和中和任何有害副产品。排气系统的设计必须能够处理 CVD 过程中产生的特定气体和副产品，确保它们被安全地从反应器和周围环境中清除。
-
压力控制系统 ：
- 在某些 CVD 工艺中，特别是涉及 高压反应堆 ，压力控制系统是必不可少的。该系统包括压力传感器、阀门和安全装置，用于监测和调节反应室内的压力。压力控制系统确保反应器在安全范围内运行，并确保沉积过程在最佳压力条件下进行。
-
监控系统 ：
- 现代 CVD 反应器通常配备先进的监测和控制系统，以确保对沉积过程的精确控制。这些系统可能包括温度、压力和气流传感器，以及用于实时监控和调整过程参数的计算机控制接口。精确控制和监控沉积过程的能力对于获得高质量、均匀的薄膜至关重要。
总之，CVD 反应器的各个组件协同工作，创建一个受控环境，在该环境中可以发生化学反应，将薄膜沉积到基材上。每个组件在确保沉积过程的效率、安全性和质量方面都发挥着特定的作用。了解这些组件及其功能对于优化 CVD 工艺和实现预期结果至关重要。
汇总表：
| 成分 | 功能 |
|---|---|
| 反应室 | 发生沉积的核心区域；承受高温和压力。 |
| 气体输送系统 | 引入反应气体并精确控制以实现均匀沉积。 |
| 基板支架 | 在沉积过程中支撑并固定基材。 |
| 供暖系统 | 为高温下的化学反应提供热能。 |
| 真空系统 | 保持低压环境，减少污染物。 |
| 排气系统 | 安全去除副产品和未使用的气体。 |
| 压力控制 | 调节压力以获得安全和最佳的沉积条件。 |
| 监控系统 | 确保优质薄膜的精确控制和实时调整。 |
