本质上，溅射机是一种高度专业化的设备，用于将极薄的材料薄膜沉积到表面上。它在真空下运行，并使用一种称为物理气相沉积（PVD）的过程，其中原子从源材料（“靶材”）中物理喷射出来，并落在要涂覆的物体（“基底”）上，形成精确且均匀的层。
溅射机最好被理解为一种原子尺度的喷漆机。它为制造高质量、均匀的薄膜提供了无与伦比的控制，这些薄膜是现代电子、光学和先进材料的基础。
溅射系统的工作原理
溅射是一个物理过程，而非化学过程。它依赖于受控真空环境中的动量传递，几乎就像一场原子台球游戏。
真空室
整个过程都在高真空室内进行。这对于去除可能污染薄膜或干扰过程的空气和其他颗粒至关重要。
引入惰性气体
将少量、精确控制的惰性气体（通常是氩气）引入腔室。这种气体不与任何物质发生反应；它将作为该过程的“子弹”。
产生等离子体
在腔室内施加一个强电场。这个电场使氩气电离，从氩原子中剥离电子，从而产生等离子体——一个由带正电的氩离子和自由电子组成的、发光的、高能量的云团。
轰击靶材
要沉积的材料（例如金、钛、二氧化硅）被设置为“靶材”，并被赋予负电荷。等离子体中带正电的氩离子被强行加速并撞击这个带负电的靶材。
喷射和沉积原子
当高能氩离子撞击靶材时，它们会物理性地击出或“溅射”靶材中的原子。这些被喷射出的原子穿过真空，并沉积到基底上，逐渐形成一层薄而均匀的薄膜。
溅射工艺的主要优势
溅射的物理性质提供了几个独特的优势，使其成为高科技制造的基石。
卓越的薄膜质量
溅射薄膜表现出强大的附着力，因为沉积的原子具有高动能，使其能够轻微嵌入基底表面。这也会使薄膜非常致密且厚度均匀。
优异的台阶覆盖率
溅射提供出色的台阶覆盖率，这意味着它可以均匀地涂覆具有复杂、非平坦微观形貌的基底。溅射原子从多个角度到达基底，防止在角落和垂直壁上出现薄点或间隙。
材料多功能性
该工艺可用于多种材料，包括纯金属、绝缘体和半导体。至关重要的是，它允许进行合金薄膜沉积，其中溅射薄膜的成分与合金靶材的成分保持一致。
高重现性
由于关键参数——功率、时间和气体压力——可以精确控制，溅射是一个高度可重现的过程。这使其非常适合批量生产，在批量生产中，批次之间的一致性是不可妥协的。
了解权衡
尽管功能强大，但溅射并非适用于所有应用的正确解决方案。其主要的权衡与速度和复杂性有关。
较慢的沉积速率
与其他方法（如热蒸发）相比，溅射可能是一个较慢的过程。它优先考虑精度、控制和薄膜质量，而不是原始沉积速度。
系统复杂性和成本
溅射系统复杂且昂贵。它们需要高真空泵、先进的电源和仔细的维护，代表着巨大的资本投资。
基底加热
离子轰击和薄膜凝结过程中传递的能量会加热基底。虽然通常可以控制，但这对于对温度敏感的基底（如某些塑料或生物材料）可能是一个问题。
何时选择溅射
选择沉积技术完全取决于您的项目的技术要求和预期结果。
- 如果您的主要重点是高性能电子产品：溅射是行业标准，因其无与伦比的均匀性和创建半导体芯片中复杂多层结构的能力。
- 如果您的主要重点是耐用或功能性涂层：溅射薄膜的强附着力和致密性使其非常适合制造耐磨工具涂层、抗反射光学层和低摩擦表面。
- 如果您的主要重点是快速、低成本地在简单形状上进行金属沉积：您可能需要考虑更简单的替代方案，如热蒸发，因为溅射的精度可能对您的目标而言是不必要的。
通过了解其核心机制和权衡，您可以利用溅射在您的应用中实现原子级控制和卓越的薄膜质量。
总结表：
| 方面 | 主要要点 |
|---|---|
| 工艺 | 真空室中的物理气相沉积（PVD）。 |
| 主要用途 | 在基底上沉积薄而均匀的材料薄膜。 |
| 主要优势 | 卓越的薄膜质量、强大的附着力、优异的台阶覆盖率、材料多功能性。 |
| 适用于 | 高性能电子产品、耐用功能性涂层、需要精度的应用。 |
准备好在您的实验室中实现卓越的薄膜沉积了吗？
溅射是一个复杂的过程，但拥有合适的设备会带来天壤之别。KINTEK专注于高性能实验室设备和耗材，提供根据您的研究和生产需求量身定制的可靠溅射解决方案。
我们的专业知识确保您获得半导体、光学和先进材料领域尖端应用所需的精度、均匀性和材料多功能性。
立即联系 KINTEK，讨论我们的溅射系统如何提升您的工作并提供您所需的卓越薄膜质量。

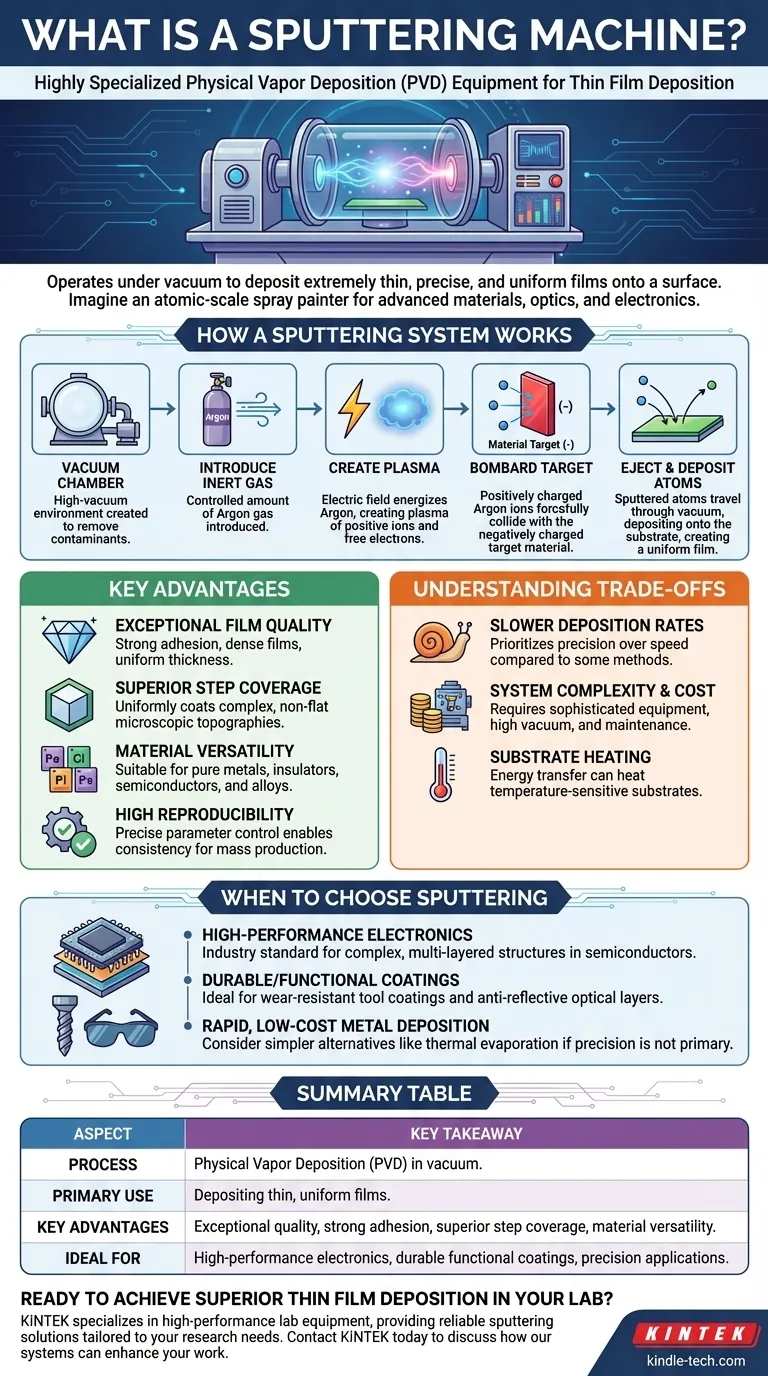

图解指南
