从本质上讲，蒸发材料是任何物质——从纯金属到复杂化合物——在真空中加热至汽化。然后，这些蒸汽会传输并凝结到目标表面（称为基板）上，形成极其薄且高度受控的涂层或薄膜。
蒸发并非关乎材料本身，而是关乎它所促成的过程。目标是将块状固体材料转变为蒸汽，以便能够逐原子精确沉积，从而为从电子到光学的应用构建功能性薄膜。
基本过程：从固体到薄膜
通过蒸发创建薄膜是一个多步骤的物理过程，依赖于高度受控的环境。每个阶段对最终涂层的质量都至关重要。
加热源材料
该过程始于在真空室内部加热蒸发材料。当材料吸收能量时，其原子或分子获得足够的动量以克服束缚它们处于固态或液态的力，直接转变为气体或蒸汽。
真空的作用
这种汽化发生在高度真空的环境中。真空至关重要，因为它会清除空气和其他粒子，确保汽化后的材料能够以直线路径从源头传播到基板，而不会发生碰撞（碰撞会散射原子并阻止形成均匀薄膜）。
在基板上冷凝
当蒸汽流到达较冷的基板表面时，它会迅速冷却、凝结并附着。这个过程会一层一层地积累所需的薄膜，厚度通常只有几纳米到几微米。
常见蒸发材料类型
所选择的具体材料完全取决于最终薄膜所需的性能。材料通常根据其电学、光学或机械特性进行分类。
纯金属
金属是最常见的蒸发材料之一。当需要导电性或反射率时，会使用它们。
- 示例：金 (Au)、银 (Ag)、铜 (Cu) 和钛 (Ti)。
- 应用：微芯片中的电触点、镜子的反射涂层以及显示器中的导电层。
介电化合物
这些材料是电绝缘体，在某些波长下通常是透明的，这使它们成为光学应用的理想选择。
- 示例：二氧化硅 (SiO2)、氟化物（例如氟化镁）和各种氧化物。
- 应用：镜头上的抗反射涂层、电容器中的绝缘层以及保护性光学表面。
特种化合物
为了实现更具体和要求更高的应用，还会使用各种其他化合物。
- 示例：碳化物、氮化物、硫化物和碲化物。
- 应用：工具的坚硬耐磨涂层（碳化物、氮化物）或热电装置和传感器中的组件（碲化物、硫化物）。
理解关键的权衡：纯度
对于蒸发材料而言，纯度不是一个小细节——它通常是决定最终产品成败的最关键因素。
为什么纯度至关重要
源材料中存在的任何杂质也会被汽化并沉积到最终的薄膜中。这些不需要的原子会极大地改变薄膜的预期性能，例如降低其导电性、减少其光学透明度或损害其结构完整性。
将纯度与应用相匹配
所需的纯度水平（可从 99.9% 到卓越的 99.99999% 不等）完全取决于应用的敏感性。
- 消费品上的简单装饰性涂层可能只需要 99.9% (3N) 的纯度。
- 高性能光学镜头可能需要 99.99% (4N) 到 99.999% (5N) 的纯度以确保透明度。
- 先进的半导体制造需要最高的纯度，通常为 99.9999% (6N) 或更高，因为即使是几个杂散原子也可能毁坏微芯片。
为您的目标做出正确的选择
选择正确的蒸发材料和纯度水平是薄膜沉积中的一个基础决定。您的选择应以您打算创建的涂层的主要功能为指导。
- 如果您的主要重点是导电性或触点：选择纯度适合器件敏感度的金、银或铝等纯金属。
- 如果您的主要重点是光学涂层（例如抗反射）：选择二氧化硅或氟化镁等介电化合物，确保高纯度以实现最大透明度。
- 如果您的主要重点是坚硬的保护层：使用以耐用性和耐磨性而闻名的碳化物或氮化物材料。
- 如果您的主要重点是高性能电子设备或传感器：将最高材料纯度（5N 或更高）置于所有其他因素之上，因为性能直接与无污染相关。
归根结底，这些材料是我们现代技术得以实现的基本原子级构件。
摘要表：
| 材料类型 | 常见示例 | 主要应用 |
|---|---|---|
| 纯金属 | 金 (Au)、银 (Ag)、铜 (Cu) | 电触点、反射涂层 |
| 介电化合物 | 二氧化硅 (SiO₂)、氟化镁 | 抗反射涂层、绝缘层 |
| 特种化合物 | 碳化物、氮化物、碲化物 | 耐磨涂层、传感器、热电器件 |
准备好使用精密薄膜来构建您的下一代设备了吗？ KINTEK 专注于提供高纯度蒸发材料——从纯金属到复杂化合物——以满足您的特定实验室和制造需求。无论您是开发先进的半导体、光学涂层还是耐用的保护层，我们的材料都能确保您的应用所需的性能和可靠性。立即联系我们的专家，讨论您的项目要求，并了解 KINTEK 的实验室设备和耗材如何增强您的沉积过程。

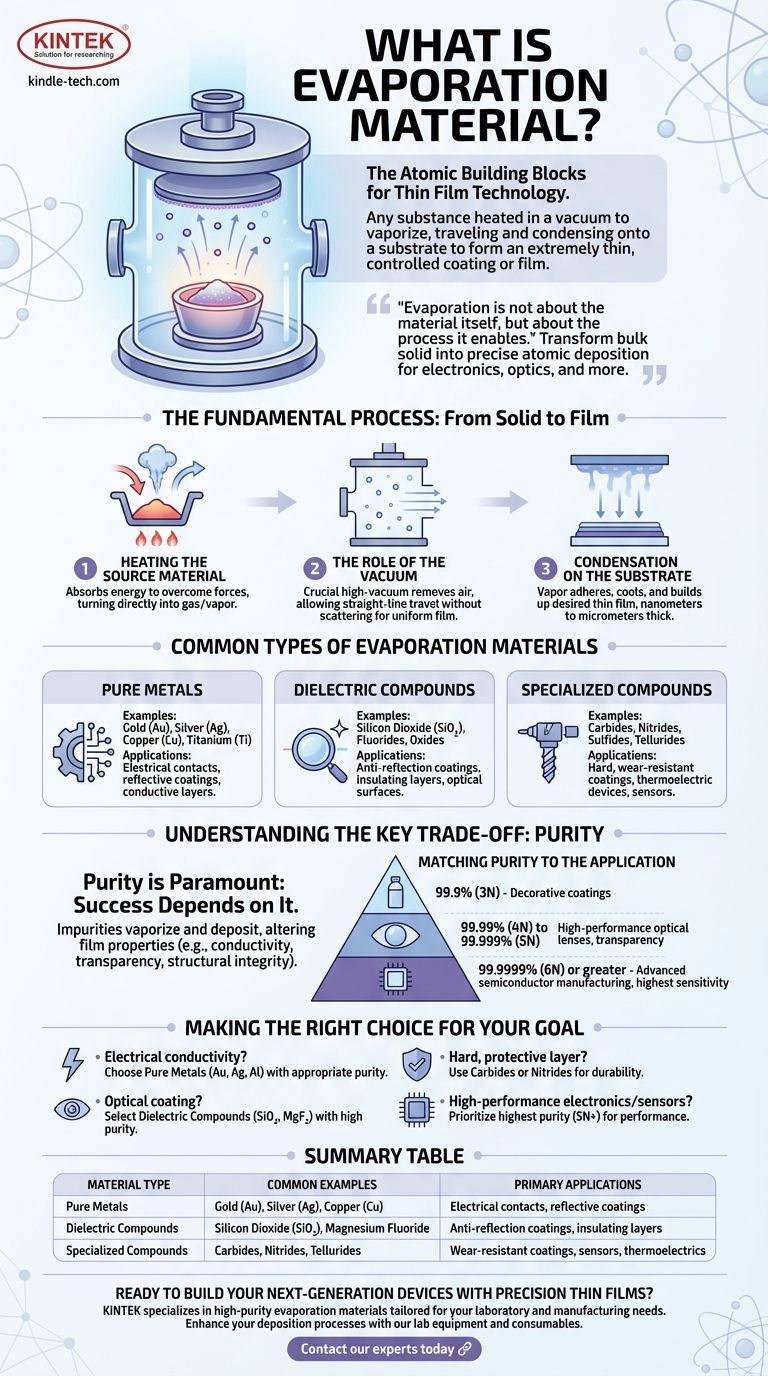

图解指南
