什么是聚合物等离子体沉积?超薄共形涂层指南


从本质上讲,聚合物等离子体沉积是一种基于真空的工艺,它利用活化气体(或等离子体)分解前体分子(单体),并将其沉积到表面上,形成高度定制的超薄聚合物薄膜。与传统的喷漆或浸渍不同,这种技术直接在零件上“生长”聚合物层,从而形成具有根本不同且通常更优越性能的涂层。

传统聚合物涂层的核心挑战是实现完美的附着力和无缺陷的表面,尤其是在复杂形状或敏感材料上。等离子体沉积通过从分子层面构建聚合物薄膜来解决这个问题,从而形成异常薄、均匀且牢固结合的层,这是通过其他方式无法实现的。

等离子体沉积工艺如何运作

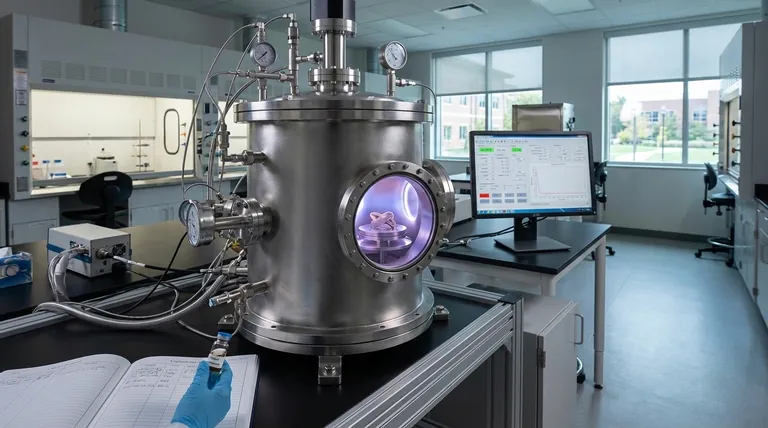

等离子体沉积的核心是一种等离子体增强化学气相沉积 (PECVD) 形式,专门用于创建类聚合物薄膜。整个过程在受控的真空室中进行。

步骤 1:产生等离子体

将低压气体(通常是惰性气体,如氩气)引入腔室。然后施加射频 (RF) 或微波能量,从气体原子中剥离电子。这会产生一种高度反应的离子、电子、自由基和中性分子混合物,称为等离子体,通常被称为物质的第四态。

步骤 2:引入单体

然后将挥发性有机前体(单体)以蒸汽形式送入腔室。根据最终涂层的所需化学性质选择该单体。例如,含氟单体可用于创建疏水(拒水)表面。

步骤 3:碎裂和重组

高能等离子体与单体分子碰撞,将其分解成更小、高度反应的碎片和自由基。这是区分等离子体聚合物与传统聚合物的关键步骤;原始单体结构被根本性地改变了。

步骤 4:基材上的薄膜生长

这些反应性碎片轰击放置在腔室中的目标物体(基材)。它们既与基材表面反应,也相互反应,重新聚合成固体薄膜。这种“生长”过程确保涂层是共形的,这意味着它均匀地覆盖了即使是复杂的、三维的几何形状。

什么是聚合物等离子体沉积?超薄共形涂层指南

等离子体聚合物的关键特性

等离子体聚合物独特的形成方式赋予它们一套独特的性能,这些性能在其传统对应物中是找不到的。

无与伦比的附着力

初始等离子体环境有效地在分子层面“清洁”并活化基材表面。随着薄膜的生长,它与基材直接形成强共价键,从而产生远优于物理应用涂层的附着力。

高度交联的结构

与典型的聚合物(如聚乙烯)的长而线性的链不同,等离子体沉积的聚合物是无定形、高度交联的网络。想象一下一个缠结的三维网,而不是平行的意大利面条。这种结构使薄膜非常致密、坚硬且化学惰性。

纳米厚度无针孔

由于薄膜是从气相构建的,因此它可以在仅几十纳米的厚度下实现完全连续、无针孔的层。这对于创建防潮或防气体阻隔涂层等应用至关重要。

可调谐的表面化学

通过仔细选择单体气体并调整工艺参数(如功率和压力),工程师可以精确地调整最终的表面性能。可以创建极度亲水(吸水)、疏水(拒水)的表面,或者具有特定化学官能团以结合蛋白质或细胞的表面。

了解权衡和局限性

虽然功能强大,但等离子体沉积并非万能解决方案。其独特的性质伴随着特定的权衡,使其不适用于某些应用。

低沉积速率

这是一个精密过程,而不是批量过程。薄膜生长以纳米/分钟为单位测量,这使得它不适用于创建厚涂层(例如,几微米或更厚)。它是一种专门的薄膜技术。

工艺复杂性和成本

等离子体沉积需要对真空室、电源和控制系统进行大量资本投资。与喷涂或浸涂等简单的常压方法相比,该工艺运行和扩展更为复杂。

薄膜化学与单体化学不同

重要的是要理解,沉积的薄膜不会保留起始单体的化学结构。等离子体会打乱分子。例如,从己烷单体沉积薄膜不会产生“聚己烷”薄膜,而是产生氢化无定形碳薄膜 (a-C:H),其 C:H 比取决于工艺条件。这对于创建新型材料可能是一个好处,但如果需要保留特定的聚合物化学性质,则可能是一个缺点。

何时选择等离子体聚合

您选择使用等离子体沉积应由传统方法无法实现的特定表面工程目标驱动。

  • 如果您的主要重点是创建先进的生物相容性表面:使用等离子体沉积精确添加功能基团,以促进或阻止医疗植入物、生物传感器或细胞培养器皿的细胞附着。
  • 如果您的主要重点是敏感组件的屏障保护:这种方法非常适合创建超薄、无针孔的疏水涂层,以保护微电子或光学器件免受潮湿,而不会增加体积。
  • 如果您的主要重点是改变表面能以控制流体:等离子体沉积在创建用于微流体设备、自清洁纺织品或防雾应用的受控亲水或疏水表面方面是无与伦比的。
  • 如果您的主要重点是简单、厚实的保护涂层:这种方法不是正确的选择;请考虑粉末涂层、喷漆或电泳涂层等更适合大块材料沉积的传统技术。

最终,等离子体聚合是一种强大的工具,用于工程化表面,其性能由其纳米级结构而非仅仅其本体材料决定。

总结表:

方面 等离子体聚合 传统涂层
工艺 真空室中的气相沉积 液体应用(喷涂、浸涂)
附着力 共价键合,极佳 机械附着,通常较弱
厚度与均匀性 纳米级,无针孔,共形 微米级,可能存在缺陷
表面化学 高度可调(亲水/疏水) 受限于基础聚合物化学
最适合 精密表面工程,阻隔层 大块保护,简单美观
