电子束焊接的优势是什么?实现深、洁净的焊缝,变形极小

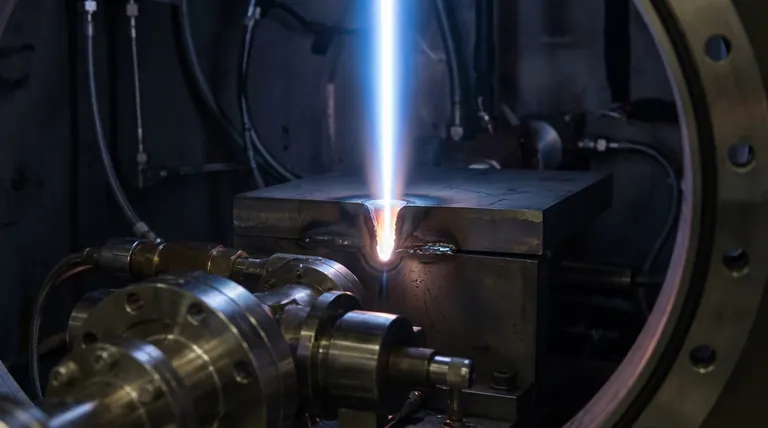

电子束焊接的主要优势在于它能够以极小的热变形生产出异常深、窄的焊缝。它通过在真空中使用高度聚焦的高速电子束来实现这一点,将巨大的能量集中在一个微小的点上。这使得厚材料只需一次熔敷就能焊接,而使用传统方法则需要多次熔敷、复杂的预处理和大量的热输入。

电子束 (EB) 焊接用无与伦比的控制力换取了真空环境的复杂性。这产生了一种高功率密度工艺,能够实现深而洁净的焊缝,对周围材料的热损伤极小,这是其他方法通常无法实现的壮举。

高功率密度的物理学

要了解 EB 焊接的优势,首先必须了解其基本原理。该工艺的特点是使用高能电子束和真空环境。

电子束的作用

电子枪产生并加速一束电子,使其达到极高的速度,通常是光速的 50-70%。然后,磁透镜将这束电子聚焦成一束非常细、高能的光束。

这种能量的集中是 EB 焊接独特能力之源。

真空的必要性

整个过程在真空室中进行。真空至关重要,原因有二。

首先,它防止电子与空气分子碰撞,否则会散射光束并消散其能量。真空确保光束保持聚焦并将全部能量传递给工件。

其次,真空充当完美的屏蔽层,保护熔融的焊池免受大气污染物(如氧和氮)的侵害,这些污染物可能导致缺陷并削弱接头。

形成“匙孔”效应

当高能光束击中材料时,它会瞬间汽化一小股金属。这会形成一个深而窄的空腔,称为匙孔 (keyhole)

光束通过这个匙孔深入材料内部。当光束沿着接头移动时,熔融金属会流过匙孔并在其后凝固,形成非常深而窄的焊缝。

实际中的关键优势

该工艺的物理特性直接转化为显著的制造和设计优势。

无与伦比的深宽比

匙孔效应使得钢材的焊缝深度可达两英寸(50 毫米)。形成的焊缝非常窄,深宽比通常为 20:1 或更高

这消除了电弧焊工艺所需的多道次熔敷,大大减少了厚截面焊接的时间和耗材消耗。

最小的热影响区 (HAZ)

由于能量输送非常精确和高效,对部件的总热输入非常低。

这导致了极小的热影响区 (HAZ)——其微观结构因热量而改变的母材区域。较小的 HAZ 意味着最小的变形、收缩和材料强度的损失。

卓越的纯度和强度

在真空中焊接可防止氧化物和氮化物在焊池中形成。这产生了极其洁净、高纯度的焊缝。

这对于活性材料(如钛、锆和铌)至关重要,也适用于要求最高接头强度和疲劳寿命的应用。

在敏感部件附近进行焊接

低总热输入和最小变形使得可以在靠近热敏部件的地方进行焊接。

这包括玻璃到金属的密封件、电子元件、预加工表面或会因传统焊接的高热量而损坏或变形的精细组件。

了解取舍

没有一种工艺是没有局限性的。EB 焊接所需的独特环境带来了必须考虑的具体限制。

真空室的限制

零件必须能放入真空室中。这限制了工件的最大尺寸,并且将腔室抽至所需真空水平的过程会增加显著的时间成本。

精确装配的要求

聚焦的能量束要求零件具有非常精确的装配配合。与某些电弧焊接工艺不同,EB 焊接不能可靠地填充大间隙或不一致的间隙。

X 射线产生

高能电子与工件材料的相互作用会产生 X 射线。真空室必须用铅进行适当屏蔽以保护操作人员,这增加了设备的复杂性和成本。

高昂的初始资本成本

EB 焊接系统,配备高压电源、电子枪、真空室和 CNC 控制,比标准电弧焊接设备需要更高的资本投资。

电子束焊接适合您的应用吗?

选择此工艺完全取决于其独特的优势是否能解决您的特定工程挑战。

  • 如果您的主要关注点是性能和精度: 对于航空航天、医疗植入物或国防等关键应用,焊缝完整性和最小变形是不可妥协的,EB 焊接通常是更优的选择。
  • 如果您的主要关注点是单次熔敷连接厚截面: 与多道次传统焊接相比,EB 焊接的深熔透可以大大减少生产时间和变形,从而证明其成本是合理的。
  • 如果您的主要关注点是焊接活性或异种材料: 洁净的真空环境使 EB 焊接非常适合连接钛、铜或铌等难以或无法用其他方法清洁焊接的材料。
  • 如果您的主要关注点是简单零件的成本敏感性: 对于不需要高精度的通用制造,EB 焊接的成本和循环时间可能过高,传统方法更合适。

最终,选择电子束焊接是对工艺控制的投资,以实现其他方法无法达到的冶金效果。

总结表:

关键优势 关键益处 最适合
无与伦比的深宽比 单次熔敷焊接深度可达 2 英寸 高效连接厚截面
最小的热影响区 (HAZ) 低变形和收缩 精密组件和敏感组件
卓越的焊缝纯度 真空环境中无氧化 活性材料(钛、锆)
低总热输入 保护附近的耐热敏感部件 电子元件、玻璃到金属的密封件
