化学气相沉积和物理气相沉积有什么区别？选择合适的薄膜涂层方法

化学气相沉积（CVD）和物理气相沉积（PVD）之间的根本区别在于涂层材料如何到达基底。在PVD中，材料最初是固体，通过物理方式汽化成气体，然后沉积在部件上。在CVD中，材料最初是前驱体气体，它在基底表面发生化学反应形成固体薄膜。

核心区别在于工艺：PVD是物理转化（固态到气态再到固态），而CVD是化学反应（气态到固态）。这一单一区别决定了每种方法适用的温度、应用和表面类型。

揭秘物理气相沉积（PVD）

PVD包含一系列真空沉积方法，这些方法利用物理过程产生材料蒸气，然后蒸气凝结在待涂覆的物体上。可以将其视为一种高度受控的原子级喷漆。

核心原理：物理转变

在PVD中，待沉积的材料以固体或液体形式开始，通常称为“靶材”。在真空中施加能量将这种源材料转化为蒸气，然后蒸气沿直线传播以涂覆基底。

关键方法1：溅射

溅射使用高能源（通常是等离子体）轰击固体靶材。这种轰击会物理地剥离或“溅射”靶材中的原子，这些原子随后穿过真空室并沉积到基底上。

关键方法2：热蒸发

这种方法在真空中使用高温加热源材料，直到它沸腾并蒸发（或直接从固体升华成气体）。然后，这种蒸气穿过腔室并凝结在基底较冷的表面上，形成薄膜。

理解化学气相沉积（CVD）

CVD是一种将基底暴露于一种或多种挥发性前驱体气体中的过程，这些气体在基底表面发生反应和/或分解，从而产生所需的固体沉积物。

核心原理：表面化学反应

在CVD中，过程始于气体，而非固体。这些前驱体气体被引入含有加热基底的反应室。热量提供触发基底表面化学反应所需的能量。

结果：新的固体薄膜

这种反应在基底上直接形成新的固体材料层。未反应的前驱体气体和化学副产品随后被泵出腔室，留下纯净致密的薄膜。

常见变体：降低温度

像等离子体增强化学气相沉积（PECVD）这样的变体利用等离子体为化学反应提供能量。这使得该过程能够在显著较低的温度下运行，使其适用于无法承受传统CVD高温的基底。

理解关键区别和权衡

PVD和CVD之间的选择取决于温度、几何形状和所需薄膜特性方面的关键权衡。

沉积温度

CVD通常需要非常高的温度，通常在850-1100°C之间，以驱动必要的化学反应。这严重限制了可以涂覆而不会受损的基底材料类型。

PVD通常在低得多的温度下运行，使其适用于更广泛的材料，包括热敏塑料和某些合金。

共形覆盖（“包覆”效应）

CVD擅长均匀涂覆复杂的3D形状。由于该过程使用围绕部件流动的气体，它具有出色的“包覆”特性，即使在复杂的表面上也能产生一致的薄膜厚度。

PVD主要是一种视线过程。汽化材料从源头沿直线传播到基底，这使得在没有复杂部件旋转的情况下难以均匀涂覆凹槽、尖角或中空部件的内部。

薄膜纯度和结构

CVD以生产极高纯度和致密的薄膜而闻名。通过精确控制前驱体气体的混合物，操作员可以精细调整薄膜的化学成分、晶体结构和晶粒尺寸。

PVD也能生产高质量薄膜，但控制机制不同。薄膜结构更依赖于沉积压力和能量等因素，与CVD相比，创建复杂的合金薄膜更具挑战性。

为您的应用做出正确选择

选择正确的沉积方法需要将工艺能力与您项目的具体目标相匹配。

• 如果您的主要关注点是均匀涂覆复杂的3D形状：CVD是更优的选择，因为它具有非视线特性和出色的共形覆盖。
• 如果您正在使用热敏基底，如塑料或某些合金：PVD是必要的选择，因为它具有显著较低的加工温度。
• 如果您的目标是极高纯度、晶体或陶瓷薄膜：CVD通常能提供对薄膜化学成分和结构特性无与伦比的控制。
• 如果您需要对平面进行直接、视线沉积（例如在光学或半导体领域）：溅射等PVD方法是行业标准，提供可靠高效的涂层。

最终，PVD和CVD之间的选择完全取决于您特定应用的材料特性、基底限制和表面几何形状。

总结表：

特点	PVD（物理气相沉积）	CVD（化学气相沉积）
工艺类型	物理转化（固态 → 气态 → 固态）	化学反应（气态 → 固态）
温度	较低（适用于热敏基底）	较高（通常850-1100°C）
覆盖范围	视线（在复杂形状上均匀性较差）	共形（非常适合3D形状）
薄膜特性	高质量，结构取决于能量/压力	高纯度，致密，成分可调
最适合	热敏材料，平面	复杂几何形状，高纯度陶瓷薄膜

仍然不确定PVD或CVD哪种适合您实验室的薄膜涂层需求？

KINTEK专注于实验室设备和耗材，通过沉积技术方面的专家指导满足实验室需求。我们的团队可以根据您的基底材料、所需薄膜特性和几何要求，帮助您选择理想的系统。

立即通过我们的联系表联系我们，讨论您的具体应用，并了解我们的解决方案如何提升您的研究或生产过程！

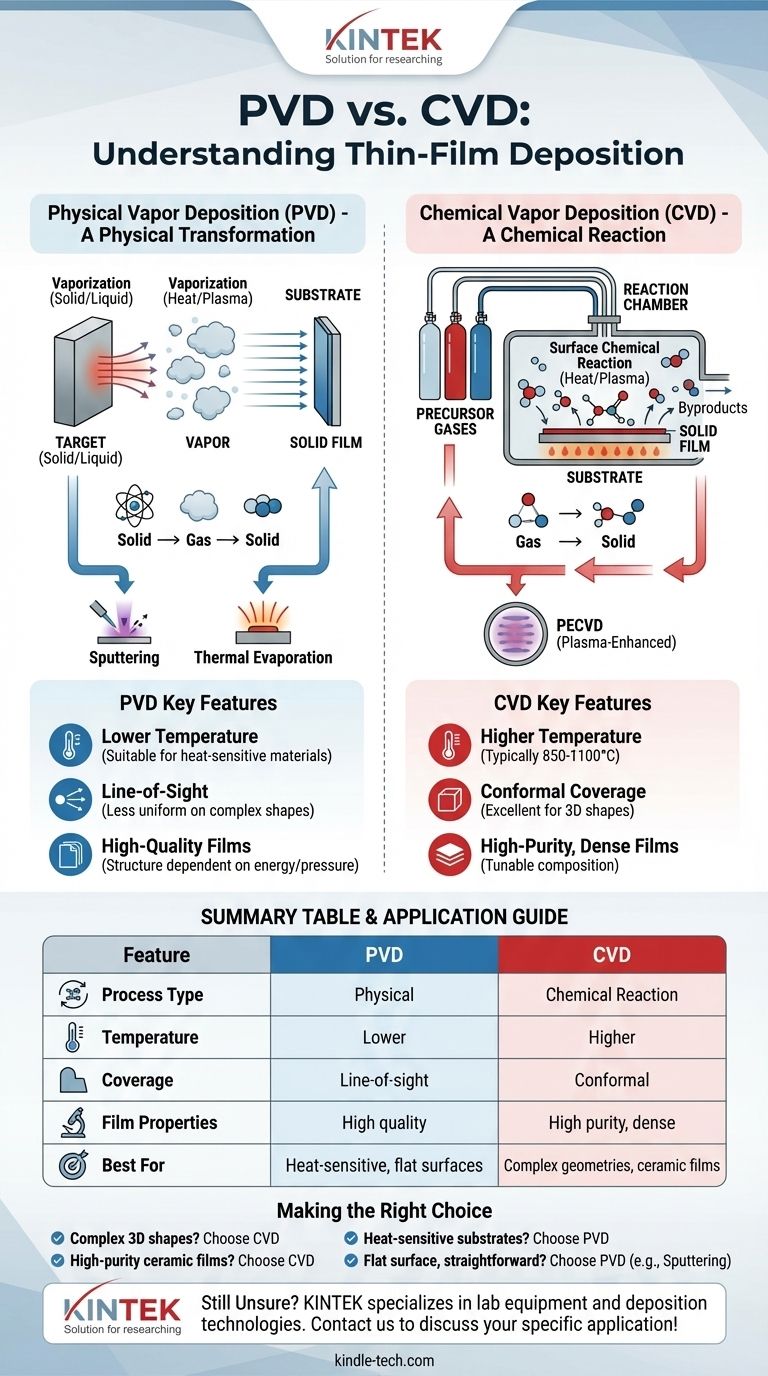

图解指南
