什么是真空镀膜工艺？创建高性能、耐用的薄膜

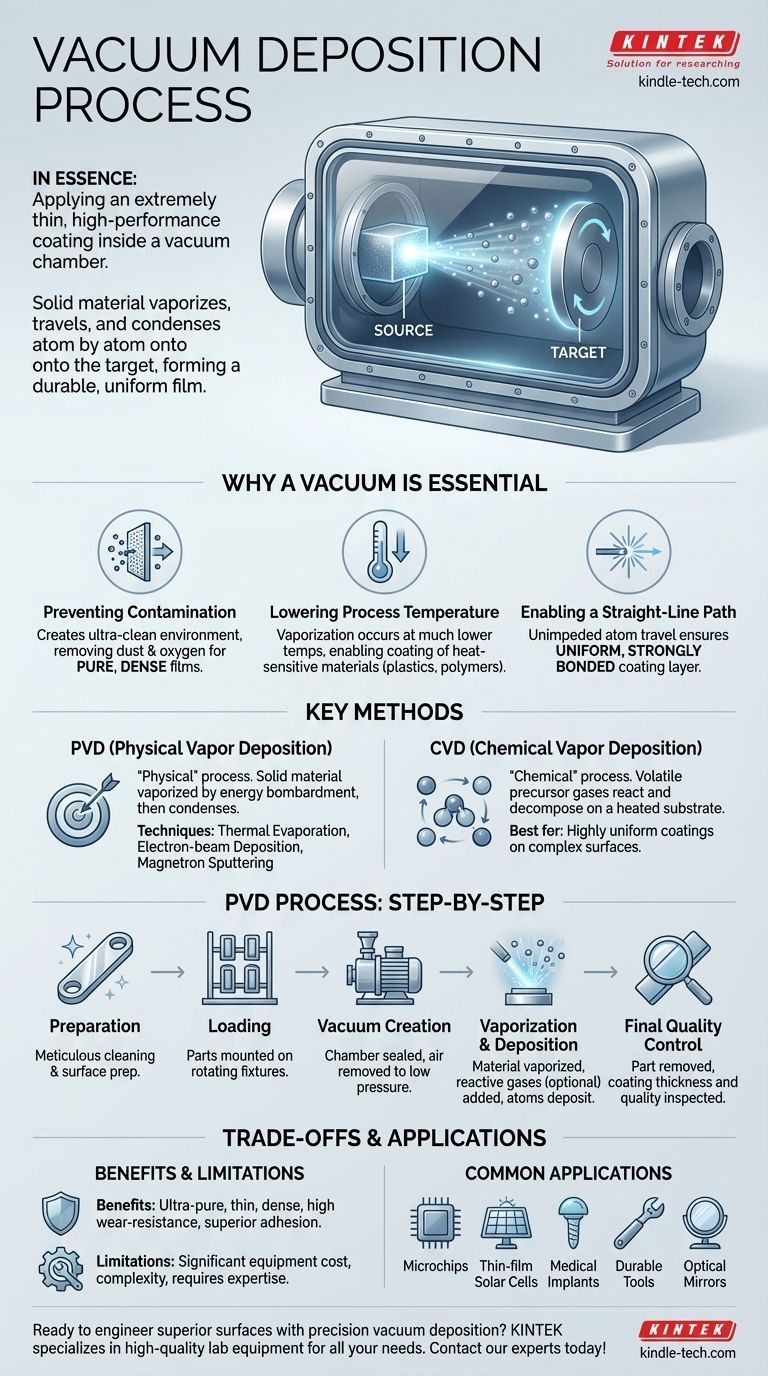

本质上，真空镀膜是一种在真空腔内将极薄、高性能涂层应用于表面的工艺。 固态镀膜材料，例如钛或铬等金属，被汽化。然后，这种蒸汽穿过真空环境，原子逐个凝结到目标物体上，形成一层耐用且均匀的薄膜。

关键的见解是，真空本身不仅仅是一个空的空间；它是活性成分。通过去除空气和其他污染物，真空实现了在正常大气环境中无法达到的纯度、控制和附着力水平。

为什么真空必不可少

在真空中操作是整个过程的基础。它从根本上改变了涂层创建和应用的物理原理，从而带来了卓越的结果。

真空的主要作用是创造一个超洁净的环境。抽走空气可以去除灰尘、氧气和水蒸气等颗粒，否则这些颗粒会与汽化的镀膜材料发生反应或污染目标表面。

这确保了最终薄膜异常地纯净和致密。

就像水在海拔较高的地方沸点较低一样，材料在真空中汽化所需的温度也低得多。

这使得热敏材料（包括塑料和聚合物）能够成功镀膜，这些材料在较高温度条件下会变形或熔化。

在几乎完全没有空气分子的情况下，汽化的镀膜原子可以从源头到基材以直线、无阻碍地行进。

这种“视线”行进对于创建均匀且牢固结合的涂层至关重要。

虽然核心原理相同，但真空镀膜主要有两种类型，其区别在于镀膜材料如何输送到表面。

PVD 是一种“物理”过程。固态材料（称为“靶材”）受到能量轰击，导致其汽化。然后，这种蒸汽物理地行进并凝结在基材上。

常见的 PVD 技术包括热蒸发（加热材料）、电子束沉积和磁控溅射（使用等离子体的离子轰击）。

CVD 是一种“化学”过程。不是汽化固体，而是将一种或多种挥发性前体气体引入真空腔。

这些气体在加热的基材上发生化学反应并分解，形成所需的固态薄膜。CVD 对于在大型或复杂表面上创建高度均匀的涂层特别有效。

为了使概念更具体，PVD 工艺通常遵循精确的事件序列。

该过程在零件进入腔室之前很久就开始了。基材必须经过细致的清洁，这可能涉及去除旧涂层或残留物。表面上的任何瑕疵都将是最终涂层中的瑕疵。

零件被小心地安装在腔室内的专用支架上。这种固定装置旨在在过程中旋转零件，确保所有关键表面均匀暴露于蒸汽源。

腔室被密封，一系列强大的泵抽出空气，将内部压力降低到地球大气压的一小部分。

一旦建立真空，镀膜过程就开始了。固态靶材被汽化。同时，可以将氮气或氩气等反应性气体精确地引入腔室。

这些气体与金属蒸汽反应形成新化合物（如氮化钛），从而可以创建具有特定颜色、硬度或化学性质的涂层。然后蒸汽原子逐个沉积到旋转的零件上。

循环完成后，零件冷却后被取出。然后对涂层进行质量检查，并测量其厚度以确保符合规格。

虽然真空镀膜功能强大，但它并非万能解决方案。了解其优点和局限性是有效使用它的关键。

主要优点是涂层的质量。由于它们是在纯净环境中原子逐个形成的，这些薄膜非常薄、致密，并且高度耐磨损。它们与基材形成几乎无法去除的结合。

所需的设备——真空腔、高功率源和泵送系统——代表着巨大的投资。该过程还需要仔细的控制和专业知识才能获得一致的、高质量的结果。

这些涂层的独特性能使其在许多高科技行业中必不可少。应用包括在薄膜太阳能电池中创建导电层，制造微芯片和LED上复杂的金属图案，以及生产镜子和消防员面罩上的反射表面。

您选择的方法完全取决于您产品所需的成果。

最终，真空镀膜是一种在原子尺度上工程表面，在不改变物体核心结构的情况下从根本上改变其性能的方法。

关键方面	描述
核心原理	通过汽化固体材料（PVD）或使用前体气体（CVD）在真空腔中施加薄涂层。
基本要素	真空环境可防止污染，降低工艺温度，并实现视线沉积。
主要方法	物理气相沉积（PVD）和化学气相沉积（CVD）。
主要优点	超纯、致密、高度均匀的涂层，具有卓越的附着力和耐磨性。
常见应用	微芯片、LED、薄膜太阳能电池、医疗植入物、耐用工具涂层和光学镜片。
