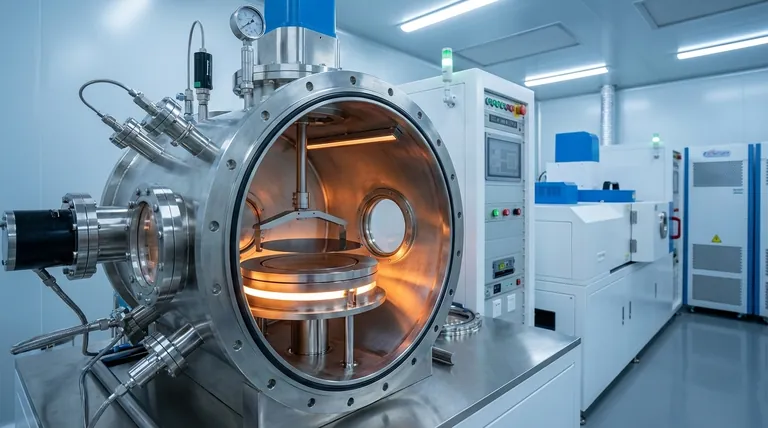

CVD工艺的基底是什么？为您的薄膜选择正确的“地基”

在化学气相沉积（CVD）中，基底是薄膜生长的基础材料或表面。它是反应室内被涂覆的目标组件。例如，为了生长石墨烯，可以使用镍薄膜作为基底；对于电子元件，硅晶圆（SiO2/Si）通常是基础材料。

基底不仅仅是最终产品的被动载体。它的化学成分、表面结构和热学特性是积极影响化学反应并决定沉积薄膜的质量、结构和成败的关键因素。

基底在CVD工艺中的作用

化学气相沉积是将前驱体气体转化为加热表面上固体薄膜的过程。基底就是这个关键表面，它起着几个关键作用。

薄膜生长的基础

从最基本的层面讲，基底是物理平台。整个CVD工艺都是为了将固体材料逐原子或逐分子沉积到这个基底上而设计的。

提到薄膜“沉积在加热表面上”时，指的就是基底。

反应的能量来源

基底通常被加热到高温。这种热能会传递给流过它的前驱体气体。

这种能量会打断气体分子的化学键，这个过程称为热分解。新释放的原子或分子随后在热基底表面上沉积并反应，形成所需的固体薄膜。

沉积过程中的活性参与者

基底不仅仅是一个热表面；它还可以积极参与沉积的化学过程。

例如，在生长石墨烯时，镍基底可以充当催化剂。然而，正如参考资料所指出的，它也可能吸收过多的碳，导致生成厚厚的、不需要的石墨，而不是单层石墨烯。这说明了基底的材料特性如何直接决定最终结果。

常见基底材料

基底的选择完全取决于所沉积的薄膜和最终应用。虽然可以使用无数种材料，但有些材料是针对特定目标的常见选择。

硅晶圆（SiO2/Si）

对于半导体和电子行业，硅晶圆，通常带有二氧化硅（SiO2）层，是标准选择。

它们的晶体结构、纯度和公认的电子特性使它们成为构建集成电路和其他微设备的理想基础。

催化金属（例如：镍、铜）

对于生长先进的二维材料（如石墨烯），需要催化金属。这些金属，如镍，不仅提供了一个表面，还促进了化学反应。

如前所述，控制这些金属基底的特性，例如使用低于300纳米的镍薄膜，对于防止不良的副反应和实现高质量薄膜至关重要。

组件和工具

在许多工业应用中，基底是需要强化的物体。CVD通常用作涂层工艺，以提高耐用性、减少摩擦或增加耐热性。

在这种情况下，一个机器零件、一个切削工具或一个医疗植入物就成了接收保护性碳化物、氮化物或类金刚石薄膜的基底。

理解权衡：基底选择至关重要

选择错误的基底可能导致工艺完全失败。这个决定涉及平衡几个关键因素。

化学相容性

基底材料不得与前驱体气体或沉积的薄膜发生负面反应。镍和石墨的例子完美地说明了这种陷阱。促进错误化学途径的基底将产生不可用的产品。

热稳定性

CVD工艺在高温下运行。基底必须能够在不熔化、不变形或释放出会污染薄膜的杂质的情况下承受这种热量。

结构影响

对于生长高度有序的单晶薄膜，基底表面的原子排列至关重要。一种称为“外延”的过程依赖于匹配基底的晶格，以引导完美对齐的薄膜生长。不兼容的晶体结构将导致较低质量的多晶或非晶薄膜。

成本和可扩展性

最后，实际考虑因素是关键。理想的技术基底可能成本过高，或者无法以商业应用所需的尺寸或数量获得。最终的选择总是在性能和实用性之间进行权衡。

为您的应用做出正确的选择

您的最终目标决定了正确的基底选择。

• 如果您的主要重点是电子产品制造： 您几乎肯定会使用基于硅的基底（如SiO2/Si），因为它们的纯度高、可扩展性好，并且与半导体工艺的集成性良好。
• 如果您的主要重点是生长石墨烯等二维材料： 需要催化金属基底，如镍或铜，但您必须精确控制其制备和厚度，以获得所需的单层薄膜。
• 如果您的主要重点是在工具或零件上创建耐用涂层： 组件本身充当基底，主要关注的是它承受工艺温度和与沉积薄膜形成牢固粘合的能力。

归根结底，选择正确的基底与选择前驱体气体一样重要，因为它定义了您所需材料所构建的基础。

总结表：

基底材料	主要应用	CVD工艺中的关键作用
硅晶圆（SiO2/Si）	电子与半导体	为微型设备提供纯净、稳定的基础。
催化金属（Ni, Cu）	二维材料（例如：石墨烯）	充当化学反应的催化剂。
组件和工具	保护性涂层	需要涂覆的物体，用于增强耐用性或性能。
