什么是半导体的热处理工艺？掌握构建现代芯片所需的热量

在半导体制造中，热处理工艺是指利用精确控制的热量来有意改变硅晶圆的物理和化学性质的做法。这些工艺不仅仅是简单地加热材料；它们是基础性的、高能的步骤，用于激活材料、修复晶体结构以及生长或沉积必要的薄层，从而将简单的硅圆片转变为复杂的集成电路。

热处理工艺的核心目的是提供必要的能量——即“热预算”——以驱动特定的原子级变化。中心挑战在于在实现这些期望变化的同时，不引起不希望的副作用，例如材料的扩散，随着晶体管的缩小，这一点变得越来越关键。

热能在芯片制造中的基本作用

热能是半导体制造中最强大的工具之一。在室温下，硅晶体中的原子相对稳定。施加热能使工程师能够克服这种稳定性，并在晶圆表面和内部引发特定的、理想的反应。

激活掺杂剂

为了控制电流的流动，纯硅通过称为离子注入的工艺掺杂了硼或磷等杂质原子。然而，这些注入的原子最初在硅晶格中没有处于正确的位置以保持电活性。热处理工艺提供了这些掺杂剂原子移动到正确晶格位置所需的能量，这是一个关键步骤，称为掺杂剂激活。

修复晶体损伤

离子注入的过程在原子尺度上是物理上剧烈的。它用高能离子轰击晶圆，严重破坏了硅晶体的完美有序结构。这种损伤必须修复。退火是一种关键的热处理工艺，它提供能量使硅原子重新排列回其原始的晶体结构，确保电子能够平稳流动。

生长绝缘层

晶体管中最重要的组件之一是栅氧化层，这是一层薄而完美的绝缘层。这通常是通过热氧化产生的，即将硅晶圆在富氧环境中加热。热量驱动硅和氧之间的化学反应，生长出高质量的二氧化硅（SiO₂）层。

沉积新薄膜

在制造过程中，许多其他材料层被添加到芯片上。在化学气相沉积 (CVD) 等工艺中，热能用于帮助前驱体气体反应，并将绝缘或导电材料的薄膜精确地沉积到晶圆表面。

关键热处理技术

芯片制造的不同步骤对温度和时间有不同的要求。因此，已经开发出几种不同的方法来管理热量的施加。

炉式退火

这是传统方法，将一批 25 到 200 块晶圆装入石英管中，并在炉内缓慢加热。虽然一次处理多片晶圆很有效，但加热和冷却周期非常慢（几分钟到几小时）。这使其适用于非关键步骤，如初始氧化物生长，但对于先进器件来说存在问题。

快速热处理 (RTP)

RTP 是现代半导体制造的主导技术。使用高强度灯，单片晶圆在几秒钟内被非常快速地加热到极高的温度。通过在非常短的时间内精确控制热量，RTP 可以在不产生长时间热暴露的负面副作用的情况下实现必要的激活和损伤修复。

激光退火

对于最先进的芯片，即使是 RTP 持续的几秒钟也可能太长。激光退火通过使用激光仅加热晶圆表面的最上几纳米，提供了一种更精确的解决方案。这会将所需的能量精确地输送到需要的地方，而不会干扰下方的精细结构。

理解权衡：热预算

所有热处理工艺中的主要挑战是管理热预算。这个概念是理解为什么开发了 RTP 等现代技术的基础。

什么是热预算？

热预算是晶圆在制造过程中暴露于所有热循环（温度和持续时间）的累积效应。每一步加热都会“花费”一部分预算。就像财务预算一样，一旦用完就无法恢复。

不必要的扩散问题

超出热预算的主要后果是扩散。当掺杂剂原子暴露于热量时间过长时，它们开始从预定位置移动或“扩散”开来。这种精心定义的区域的模糊会破坏晶体管的性能，导致短路或器件故障。

为什么现代芯片需要低热预算

随着晶体管缩小到纳米级别，掺杂区域彼此靠得非常近。任何扩散都是灾难性的。现代热处理工艺的目标是尽快将热量引入和移出——在最小化扩散的同时实现激活和修复。这就是 RTP 和激光退火对于制造当今高性能芯片至关重要的原因。

应用正确的散热工艺

选择正确的散热技术是根据制造步骤的具体要求来匹配工具，其中热预算是主要的限制因素。

• 如果您的主要重点是批量、非关键工艺： 对于不需要快速加热且扩散不是问题的步骤，传统的炉式退火是一种经济高效的选择。
• 如果您的主要重点是激活现代晶体管中的掺杂剂： 快速热处理 (RTP) 是行业标准，它在短时间内提供必要的高温，以最大限度地减少热预算。
• 如果您的主要重点是对最先进器件的终极精度： 激光退火提供局部、近乎瞬时的加热，以激活表面层而不影响下方的复杂结构。

最终，热处理工艺是利用受控能量在硅晶圆上实现原子级精度的艺术。

摘要表：

工艺	主要目的	常用技术
掺杂剂激活	使杂质原子电活性化	快速热处理 (RTP)
晶体修复	修复离子注入造成的损伤	退火
薄膜生长	生长绝缘氧化层	热氧化
薄膜沉积	沉积薄材料膜	化学气相沉积 (CVD)

准备在您的实验室中实现精确的热控制吗？

KINTEK 专注于半导体研发和生产所需的高级实验室设备和耗材。我们的热处理解决方案可帮助您管理下一代芯片的关键热预算。

立即联系我们的专家，讨论您的具体应用需求。

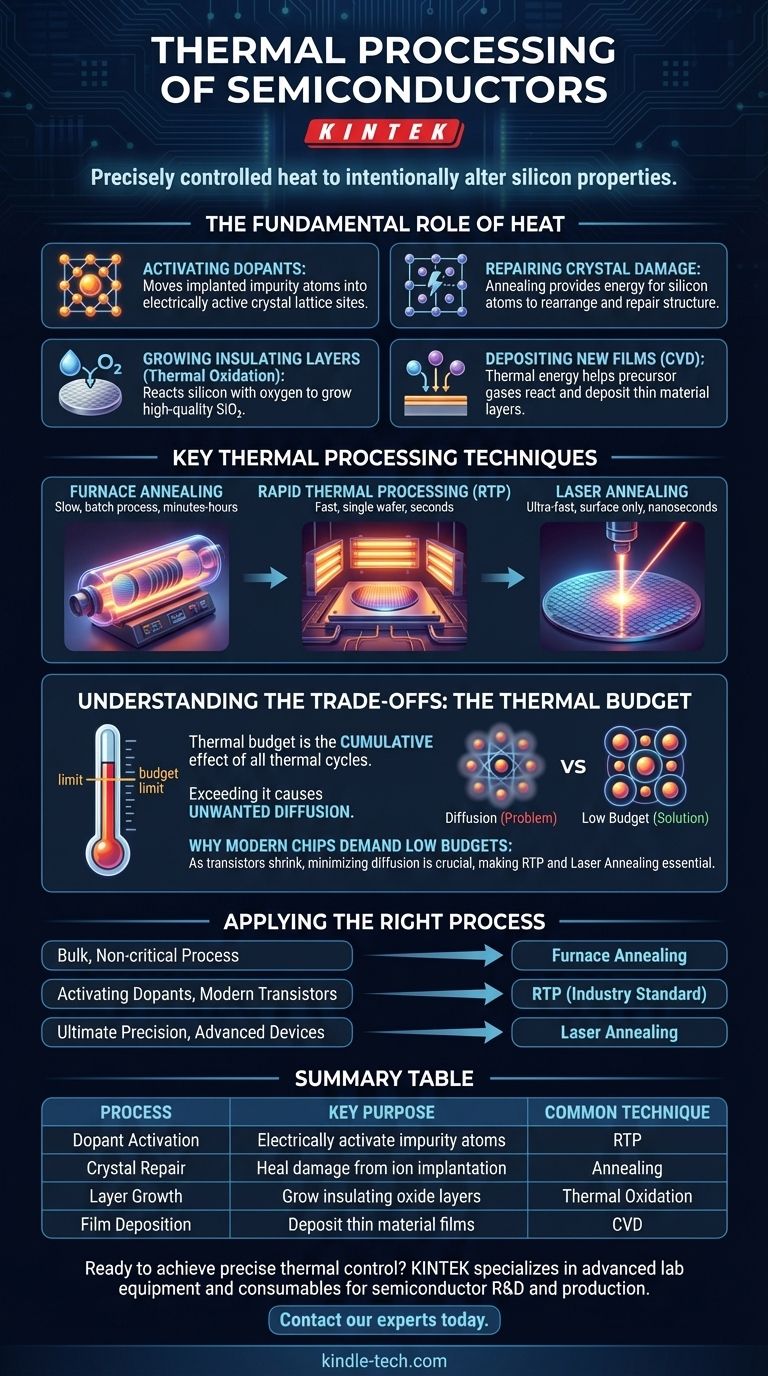

图解指南
