对于磁控溅射，典型的涂层厚度范围从用于高度专业化应用的几埃（Å）到用于功能表面的几微米（µm）。大多数常见的工业应用，例如用于耐磨或防腐蚀的应用，产生的涂层厚度在0.25到5微米之间。
重要的启示不是单一的厚度值，而是该工艺卓越的控制能力。磁控溅射允许精确、逐原子地沉积薄膜，使工程师能够根据其确切的功能要求（无论是光学性能还是机械耐久性）定制涂层厚度。
什么决定涂层厚度？
溅射薄膜的最终厚度不是固有的属性，而是几个可控工艺参数的直接结果。了解这些因素是实现一致有效涂层的关键。

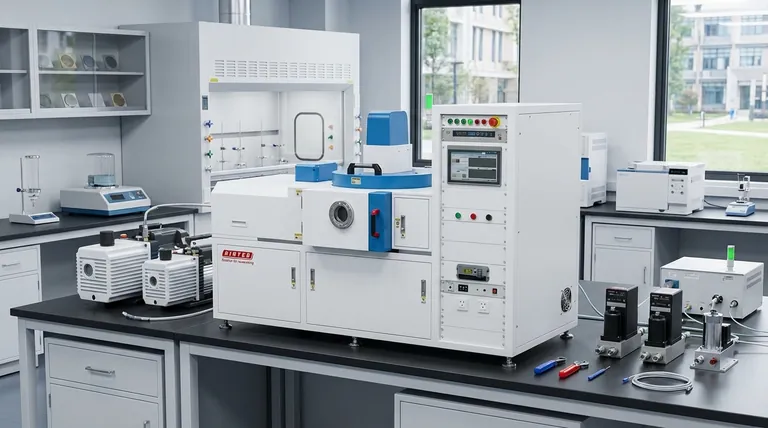

溅射工艺简介
磁控溅射是一种物理气相沉积（PVD）工艺。它首先在真空室中产生等离子体——一种电离气体，通常是氩气。强大的磁场将电子捕获在源材料（“靶材”）表面附近，这大大提高了离子形成的效率。然后，这些正离子被加速撞击带负电荷的靶材，以足够的力将其原子撞离。这些被抛出的原子穿过腔室并沉积到您的部件上，逐个原子层地构建涂层。
关键控制参数
厚度主要受几个变量控制：
- 沉积时间：基材暴露于溅射原子流的时间越长，涂层就越厚。
- 功率：增加施加到靶材的电功率会增加离子轰击的速率，这反过来又会增加原子溅射和沉积的速率。
- 气体压力：腔室内的氩气压力会影响等离子体的密度和离子的能量，从而影响溅射速率。
- 靶材：不同的材料具有不同的“溅射产额”——每个入射离子抛出的原子数。产额较高的材料比产额较低的材料能更快地形成涂层。
功能厚度：从埃到微米
所需的厚度完全由涂层的预期用途决定。不同的应用在截然不同的尺度上运行。
超薄膜（埃到纳米）
在此范围（1纳米=10埃）内，涂层用于其光学或电学特性。仅几百埃厚的层可以通过引起破坏性光波干涉在透镜上形成抗反射表面。在半导体中，这种尺度的层用于构建复杂的电子结构。
标准功能涂层（0.25至5微米）
这是机械应用中最常见的范围。1到4微米厚的氮化钛（TiN）或类金刚石碳（DLC）等材料涂层可显著提高表面硬度、耐磨性和低摩擦系数。这非常适用于切削工具、发动机部件和医疗植入物。
较厚薄膜（5微米以上）
虽然可能，但通过溅射制造非常厚的薄膜变得越来越具有挑战性和成本高昂。主要原因不是工艺本身，而是沉积薄膜的物理特性。
了解权衡
选择涂层厚度是一项工程决策，涉及平衡性能目标与实际限制。
精度与沉积速率
溅射提供了无与伦比的精度和均匀性，但它不是最快的沉积方法。构建非常厚的涂层（例如，20微米以上）可能耗时，因此与热喷涂或电镀等工艺相比成本更高。
内应力与附着力
随着薄膜变厚，沉积过程中产生的内应力会累积。如果这种应力变得过高，它可能会超过涂层对基材的附着强度，导致开裂、剥落或分层。这是厚溅射涂层的一个关键限制因素。
成本和吞吐量
较长的沉积时间直接导致更高的成本，因为机器时间、能源消耗和气体使用量增加。对于许多应用来说，再增加一微米厚度所带来的性能优势不值得其相关的成本增加和工艺时间。
为您的应用选择合适的厚度
使用您的最终目标来指导您的规格。
- 如果您的主要关注点是光学特性或半导体：您可能会在纳米范围（10-500纳米）内操作，以实现精确的光干涉或电功能。
- 如果您的主要关注点是耐磨性或防腐蚀：目标是0.5到5微米的标准工业范围，以获得耐用、耐磨的表面，而不会引入过多的内应力。
- 如果您需要非常厚的涂层（超过10微米）：重新评估磁控溅射是否是最具成本效益的方法；其他沉积技术可能更适合大块涂层。
最终，磁控溅射的优势在于其可调性，使您能够设计出精确匹配组件功能需求的涂层厚度。
总结表：
| 应用类型 | 典型厚度范围 | 主要功能 |
|---|---|---|
| 超薄膜 | 埃到纳米（例如，10-500纳米） | 光学涂层、半导体层 |
| 标准功能涂层 | 0.25到5微米 | 耐磨性、防腐蚀、低摩擦 |
| 较厚薄膜 | > 5微米（不常见） | 专业应用，受应力和成本限制 |
