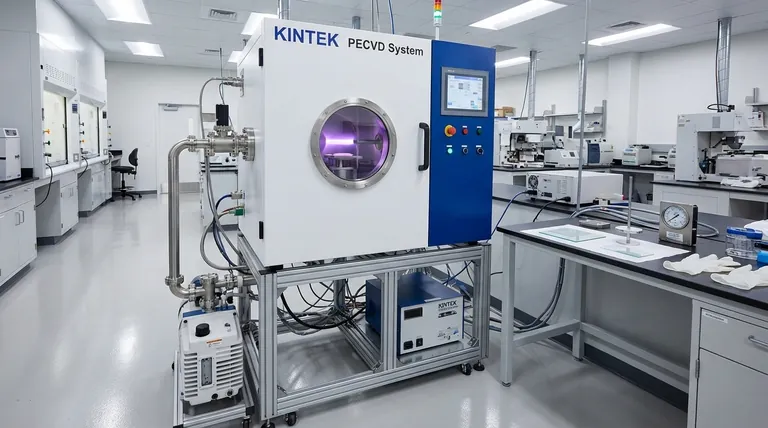

薄膜沉积使用真空的根本原因是为了创建一个超净和高度受控的环境。去除空气和其他大气气体可以防止沉积材料与氧气和水蒸气等污染物发生反应,同时还允许材料颗粒从源头不受阻碍地到达基板。
简而言之,真空并非为了创造空虚本身。它是为了去除不受控制的、反应性的变量(大气),从而精确控制所沉积材料的纯度、结构和路径。
真空的主要作用:消除污染
获得所需薄膜性能的第一步是创造一个原始的环境。我们周围的普通空气是反应性气体和颗粒的密集混合物,对高质量薄膜有害。
防止不必要的化学反应
大气空气主要由氮气和氧气组成,含有大量水蒸气和其他微量气体。这些气体具有高度反应性。
在沉积过程中,热的或高能的材料会传输到基板。如果存在空气,这种材料会立即与氧气和水发生反应,形成不希望的氧化物或氢氧化物,而不是预期的纯薄膜。
这种化学污染会从根本上改变薄膜的电学、光学和机械性能,导致器件故障或性能不佳。
确保薄膜的纯度和附着力
污染不仅发生在传输过程中,它还会影响基板。正如沉积准备中提到的,预清洗可以去除基板表面的污染物,以确保良好的附着力。
真空将这一原理扩展到整个工艺体积。通过去除空气中的污染物,如水分子和碳氢化合物,真空确保只有所需的沉积材料到达洁净的基板,从而形成纯净且附着力强的薄膜。
控制沉积路径
除了纯度,真空对于物理控制沉积材料从源头到目标物的传输方式也至关重要。这受“平均自由程”原理的支配。
平均自由程的概念
平均自由程是粒子在与另一个粒子碰撞之前可以传播的平均距离。
在正常大气压下,平均自由程非常短——在纳米尺度。空气分子密集地堆积在一起,以至于粒子在不发生碰撞的情况下无法传播很远。
增加平均自由程
制造真空大大减少了腔室中的气体分子数量。这将平均自由程从纳米增加到米。
由于更少的空气分子会发生碰撞,沉积材料的原子或分子可以沿直线直接从源头传输到基板。
实现视线沉积
这种长平均自由程是“视线沉积”的基础,这对于许多物理气相沉积 (PVD) 技术(如溅射和蒸发)至关重要。
它确保材料以可预测且均匀的方式涂覆基板,这对于制造高性能光学和电子元件至关重要。
使用真空的实际权衡
虽然真空对于高质量薄膜至关重要,但创建和维护真空会带来实际挑战,这代表着制造中的关键权衡。
成本和复杂性
真空系统——包括腔室、大功率泵和敏感的测量仪——购买成本高昂,并且需要专业知识进行操作和维护。这大大增加了沉积过程的资本和运营成本。
工艺时间和吞吐量
达到所需的真空度并非一蹴而就。“抽真空”所需的时间可能占总工艺时间的很大一部分,这可能会限制制造吞吐量。
替代沉积方法
对于不需要绝对最高纯度或薄膜密度的某些应用,存在在大气压或接近大气压下运行的替代方法。
诸如大气压化学气相沉积 (APCVD) 或溶胶-凝胶工艺等技术可以提供更高的吞吐量和更低的成本,但通常需要在薄膜的最终质量和性能上做出妥协。
为您的目标做出正确选择
是否使用基于真空的工艺完全取决于最终薄膜所需的性能。
- 如果您的主要关注点是光学或半导体的最大纯度和密度:高真空工艺是不可协商的,以消除污染物并保证可预测的薄膜生长。
- 如果您的主要关注点是通用保护或美学涂层的高吞吐量:您可以探索大气压技术,接受薄膜纯度上的权衡,以换取显著降低的成本和更高的速度。
- 如果您的主要关注点是在复杂 3D 形状上形成均匀、共形的涂层:基于真空的工艺,如等离子体增强化学气相沉积 (PECVD),通常对于控制气相反应以均匀涂覆所有表面至关重要。
最终,掌握真空环境是控制薄膜最终性能和表现的基础。
总结表:
| 主要益处 | 真空如何提供帮助 |
|---|---|
| 防止污染 | 去除反应性气体(O₂、H₂O),确保薄膜纯度。 |
| 控制材料路径 | 增加平均自由程,实现直接的视线沉积。 |
| 改善附着力 | 创建洁净的基板表面,实现牢固的薄膜结合。 |
| 实现均匀涂层 | 允许精确控制,实现一致的薄膜厚度和性能。 |
