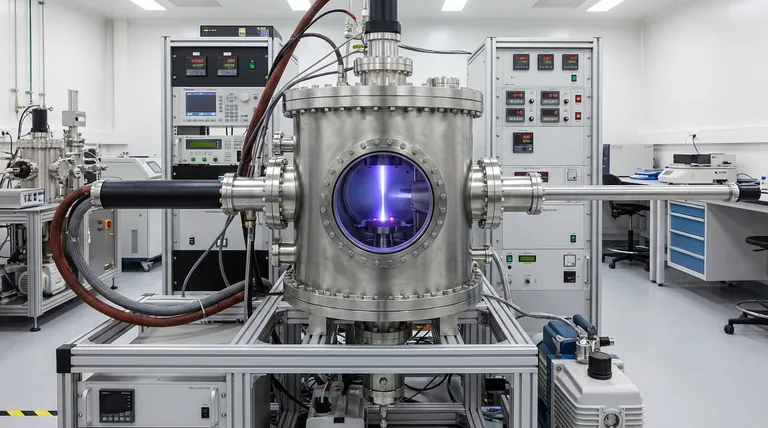

本质上，电子束是在真空中被加速到高速的一股高度受控的电子流。 它是通过加热灯丝释放电子，利用强大的电场（电压差）加速它们，然后利用磁场精确地将这股能量流导向目标而产生的。
电子束的核心原理是将电能转化为电子的动能。这束聚焦的能量束成为以惊人的精度传递能量的有力工具，无论是用于加热、成像还是材料加工。
电子束产生的三个支柱
电子束系统可能看起来很复杂，但其操作基于高真空腔内发生的三个基本步骤。
步骤 1：产生电子
过程始于一个光源，通常是金属灯丝。当该灯丝被加热到非常高的温度时，它会发生称为热电子发射的过程。
这类似于水沸腾；热量提供了足够的能量使电子从灯丝表面“逸出”，形成一团自由电子云。
步骤 2：加速电子
一旦自由，电子就会被强大的电场从灯丝处吸引并加速。这是通过在灯丝（阴极）和带正电的板（阳极）之间施加高电压而产生的。
由于电子带有负电荷，它们会被正极阳极强烈吸引，导致它们在真空管中以极高的速度加速。
步骤 3：引导和聚焦光束
高速的电子流随后通过一系列电磁铁。这些磁场充当透镜，将光束聚焦成一个精细的点或引导其方向。
通过精确控制这些磁铁，光束可以扫描目标区域，形成有时被称为电子“帘幕”，或者保持稳定以将能量集中在一个点上。
从光束到撞击：让能量发挥作用
电子束的真正用途在于这些高能电子撞击目标材料时所发生的事情。它们的动能会瞬间转化为其他形式，主要是强烈的局部热量。
应用：电子束沉积
主要的工业用途是电子束沉积，这是一种用于制造高度耐用和精确的光学涂层的方法。
在此过程中，光束被导向装有源材料（如粉末或颗粒）的坩埚。光束撞击产生的强烈热量会使该材料汽化。
形成涂层
由此产生的蒸汽穿过真空室并冷凝到目标物体（如透镜或镜子）的表面上。
通过对光束功率、真空度和基板定位进行精确的计算机控制，该过程可以构建出具有预定厚度的极其均匀和坚固的涂层。
理解关键的权衡
尽管电子束技术功能强大，但它在特定的限制内运行，这些限制对其成功至关重要。
高真空的必要性
整个过程必须在高真空中进行。如果存在空气分子，电子会与它们碰撞，导致光束散射并使其失去能量和焦点。真空确保了从光源到目标的清晰路径。
精度和附着力
对于光学涂层等应用，质量至关重要。为了提高薄膜的密度及其与表面的粘附性，有时会与电子束一起使用离子束。这种“离子辅助”工艺可以产生更坚固、无应力的涂层。
功率与覆盖范围
系统的磁透镜决定了功率密度和覆盖面积之间的权衡。紧密聚焦的光束将所有能量集中在一个很小的点上用于切割或焊接，而扫描光束则可以将能量均匀地分布在较大的表面上用于涂层或固化。
为您的目标做出正确的选择
电子束系统的配置完全取决于其预期应用。
- 如果您的主要重点是制造超纯、高密度的涂层： 电子束沉积是理想的方法，它在材料汽化和薄膜厚度控制方面具有无与伦比的优势。
- 如果您的主要重点是高精度焊接或加工： 需要一个紧密聚焦、高功率的光束，以便将最大的能量密度输送到一个小的点上。
- 如果您的主要重点是成像微观表面： 使用精确扫描的光束，探测器测量光束如何与样品相互作用以生成图像（如在扫描电子显微镜中）。
通过掌握在真空中电子的产生和控制，我们可以以极高的精度引导能量，从而实现尖端的制造和分析。
摘要表：
| 组件 | 功能 |
|---|---|
| 灯丝（阴极） | 加热以通过热电子发射释放电子。 |
| 电场（阳极） | 使用高电压将电子加速到高速。 |
| 磁透镜 | 将电子束聚焦并引导到目标上。 |
| 真空室 | 通过去除空气分子为电子提供清晰的路径。 |
