本质上，电子束蒸发的工作原理是利用高能量、磁聚焦的电子束在高度真空中加热源材料。这种强烈、局部的加热导致材料汽化。产生的蒸汽随后向上运动并凝结到较冷的基板上，形成极其纯净致密的薄膜。
电子束蒸发的核心优势在于它能够直接加热并汽化甚至是非常高熔点的材料，而不会污染薄膜，这是更简单的热蒸发方法的一个显著局限。这使得它成为高性能光学和电子应用的关键工艺。
电子束蒸发工艺：分步解析
为了理解这项技术如何实现如此高质量的薄膜，最好将其分解为基本阶段。每个步骤都在高真空腔室内进行，以确保颗粒纯度和沉积的清晰路径。
步骤 1：电子生成
该过程始于一个加热的灯丝，通常由钨制成。高电流通过该灯丝，使其受热并通过热电子发射过程释放出电子云。
步骤 2：加速和聚焦
这些自由电子随后通过强电场加速，该电场通过在灯丝（阴极）和源材料区域（阳极）之间施加高电压（数千伏）产生。
然后使用强大的磁场精确引导并聚焦这些高速电子，形成紧密集中的电子束。
步骤 3：源材料汽化
这种高能电子束被引导到源材料上，源材料放置在水冷铜坩埚或“炉膛”中。
电子的动能撞击后转化为强烈的热能，将源材料上的一个小点加热到其汽化点。由于坩埚本身是水冷的，因此只有目标材料蒸发，从而防止了容器的污染。
步骤 4：薄膜沉积
汽化的原子从源头向放置在上方基板（待镀膜物体）直线运动。
当汽化的原子到达基板相对较冷的表面时，它们会凝结并与其结合，逐渐形成一层薄膜。该薄膜的厚度通常在 5 到 250 纳米之间，可以精确控制。
电子束蒸发与热蒸发：主要区别
虽然两者都属于物理气相沉积（PVD）形式，但电子束蒸发解决了更简单的热（或电阻）蒸发方法的核心局限性。
能量来源
在热蒸发中，通过电流加热盛放源材料的舟或线圈。材料因与该热元件直接接触而蒸发。
在电子束蒸发中，能量通过电子束直接传递到源材料，而不是通过次级加热元件。这允许更高的能量密度和更精确的控制。
材料兼容性
热蒸发仅限于熔点相对较低的材料。加热舟本身在较高温度下可能会熔化或与源材料发生反应。
电子束蒸发擅长沉积难熔金属（如钨或钽）和介电化合物（如二氧化钛或二氧化硅），这些材料具有极高的熔点。
薄膜纯度和质量
由于热蒸发会加热舟或坩埚，因此存在舟本身的原子蒸发并作为杂质掺入薄膜中的风险。
电子束蒸发产生显著更高纯度的薄膜，因为水冷炉膛保持低温，确保只有源材料被汽化。这导致更致密、性能更高的涂层。
了解权衡
尽管有其优点，电子束蒸发并非所有应用的通用解决方案。了解其局限性是做出明智决策的关键。
设备复杂性和成本
电子束系统比热蒸发器更复杂、更昂贵。它们需要高压电源、复杂的磁聚焦系统和更坚固的真空腔室。
X射线生成
高能电子撞击源材料会产生X射线。这种辐射可能会损坏敏感基板，例如半导体器件或某些塑料，因此需要仔细的工艺设计或屏蔽。
视线沉积
像所有蒸发技术一样，电子束是一种“视线”工艺。蒸汽沿直线传播，这使得在没有复杂基板旋转机制的情况下，难以均匀涂覆复杂的、三维形状。
为您的目标做出正确选择
选择正确的沉积方法完全取决于您的材料要求、预算和所需的薄膜质量。
- 如果您的主要关注点是简单、低熔点金属的成本效益：标准热（电阻）蒸发通常是最实用的选择。
- 如果您的主要关注点是沉积高纯度薄膜、光学涂层或高熔点材料：电子束蒸发是更优越且通常是必要的方法。
- 如果您的主要关注点是在复杂 3D 部件上实现均匀覆盖或最大化薄膜附着力和密度：您应该研究其他 PVD 技术，例如溅射。
最终，选择正确的沉积工具需要将技术能力与最终产品的具体需求相匹配。
总结表：
| 方面 | 电子束蒸发 | 热蒸发 |
|---|---|---|
| 能量来源 | 聚焦电子束 | 舟/坩埚的电阻加热 |
| 最高材料温度 | 非常高（>3000°C） | 有限（较低熔点） |
| 薄膜纯度 | 非常高（无坩埚污染） | 较低（潜在的舟污染） |
| 最适合 | 难熔金属、介电材料、光学 | 简单、低熔点金属 |
| 成本和复杂性 | 较高 | 较低 |
需要沉积高纯度、高性能薄膜？
KINTEK 专注于先进的实验室设备，包括专为研究和生产中严苛应用设计的电子束蒸发系统。我们的解决方案可帮助您为光学、半导体等领域实现卓越的薄膜质量。
立即联系我们的专家，讨论我们的电子束技术如何满足您的特定沉积目标。

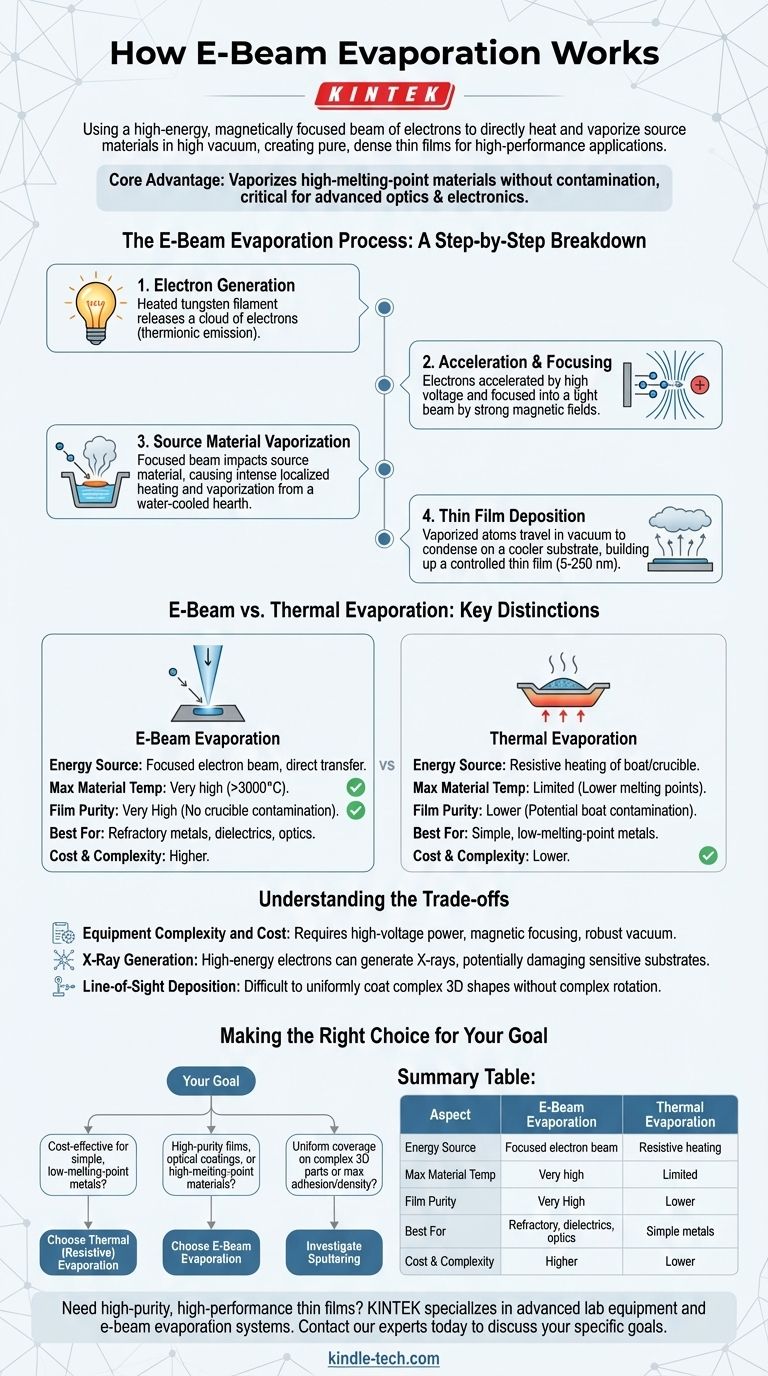

图解指南
