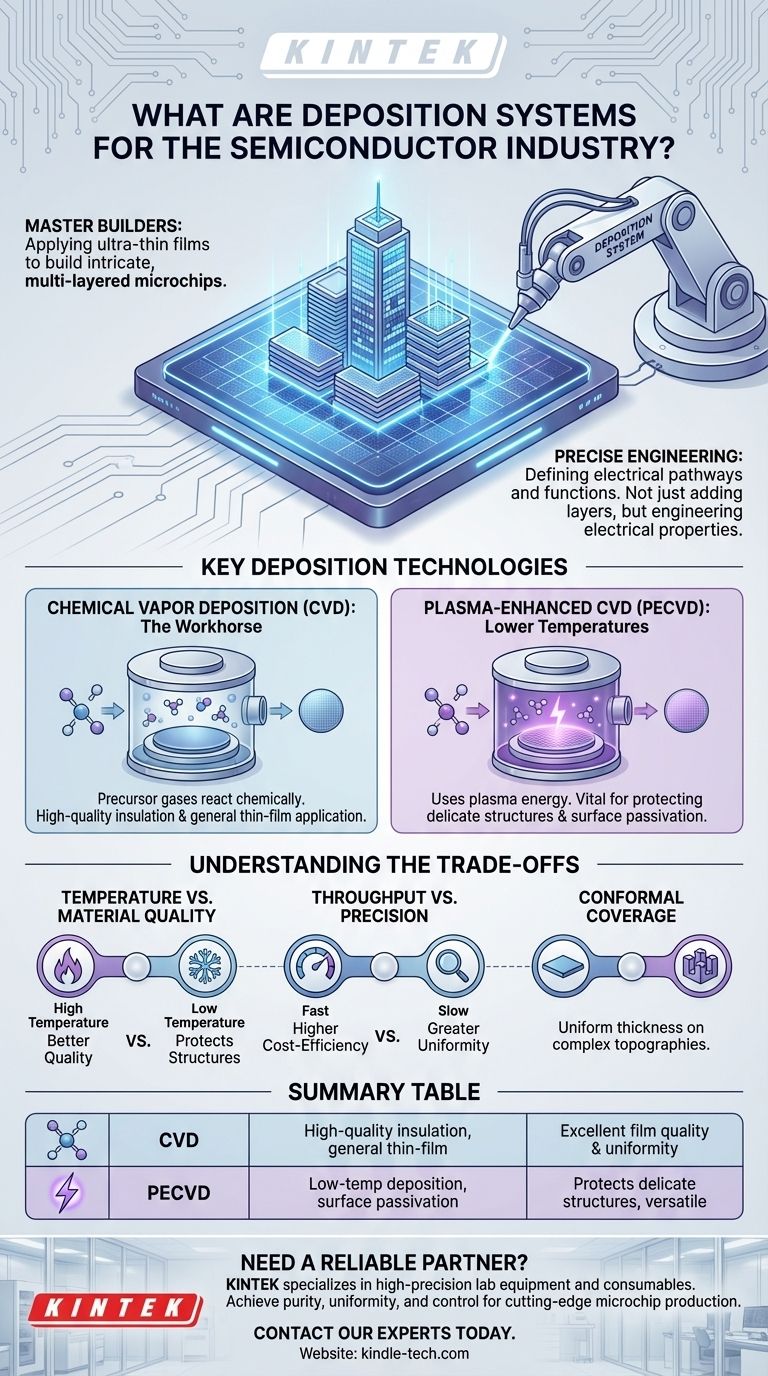

沉积系统是半导体行业的关键工具，用于将材料薄膜沉积到基板上，以形成半导体器件所需的复杂层。这些系统对于在集成电路 (IC) 和其他微电子设备中创建导电通路、绝缘层和其他功能组件等过程至关重要。沉积系统可分为两种主要类型：物理气相沉积（PVD）和化学气相沉积（CVD）。 PVD 涉及将材料从源物理转移到基材，而 CVD 则依靠化学反应来沉积材料。这两种方法都有独特的优点，并根据半导体制造工艺的具体要求进行选择。
要点解释：
-
沉积系统的目的 ：
- 沉积系统用于在半导体晶圆上形成材料薄膜。这些薄膜可以是导电的、绝缘的或半导电的，具体取决于应用。
- 它们对于构建 IC 中的分层结构（例如晶体管、电容器和互连）至关重要。
-
沉积系统的类型 ：
-
物理气相沉积 (PVD) ：
- PVD 系统通过将原子从源物理转移到基材来沉积材料。常见的 PVD 技术包括溅射和蒸发。
- 溅射涉及用离子轰击靶材料以喷射原子，然后沉积到基板上。
- 蒸发加热材料直至汽化，并且蒸气凝结到基材上。
- PVD 通常用于沉积金属和合金，例如铝、铜和钛。
-
化学气相沉积 (CVD) ：
- CVD 系统利用化学反应来沉积材料。将前驱气体引入反应室，在其中发生反应，在基材上形成固体薄膜。
- CVD 可以生产高质量、均匀的薄膜，用于沉积二氧化硅、氮化硅和多晶硅等材料。
- CVD 的变体包括等离子体增强 CVD (PECVD) 和低压 CVD (LPCVD)，它们可以增强对薄膜特性的控制。
-
-
在半导体制造中的应用 ：
- 互连 ：沉积系统用于创建连接 IC 中不同组件的导电路径。铜和铝等金属通常使用 PVD 沉积。
- 绝缘层 ：使用 CVD 沉积二氧化硅和氮化硅等材料，在导电元件之间形成绝缘层。
- 栅电极 ：分别使用 CVD 和 PVD 沉积多晶硅和金属栅极，以形成晶体管中的栅电极。
- 阻挡层 ：沉积氮化钛等材料的薄膜，以防止层间扩散并提高粘附力。
-
选择沉积系统的关键考虑因素 ：
- 材料兼容性 ：沉积系统的选择取决于要沉积的材料。例如，PVD 更适合金属，而 CVD 更适合介电材料。
- 薄膜质量 ：CVD 通常生产具有更好阶梯覆盖和均匀性的薄膜，使其成为复杂几何形状的理想选择。
- 过程温度 ：CVD 通常需要较高的温度，这可能不适合温度敏感的基材。
- 吞吐量和成本 ：PVD 系统通常具有更高的产量和更低的成本，使其对于大批量制造具有吸引力。
-
沉积系统的新兴趋势 ：
- 原子层沉积 (ALD) ：ALD 是一种精确的沉积技术，可以沉积超薄、高度均匀的薄膜。它在需要精确厚度控制的应用中越来越受欢迎，例如在先进的存储设备中。
- 3D沉积 ：随着半导体器件变得越来越复杂，沉积系统正在适应处理 3D 结构，例如鳍式场效应晶体管 (FinFET) 和 3D NAND 闪存。
- 环保工艺 ：人们越来越关注开发使用较少危险化学品并减少环境影响的沉积工艺。
-
沉积技术的挑战 ：
- 均匀性和缺陷 ：实现均匀的薄膜厚度并最大限度地减少缺陷至关重要，特别是当器件尺寸缩小时。
- 材料纯度 ：沉积薄膜中的污染物会降低器件性能，因此保持高材料纯度至关重要。
- 与其他流程集成 ：沉积系统必须与其他半导体制造工艺兼容，例如光刻和蚀刻。
总之，沉积系统在半导体行业中是不可或缺的，它能够创建构成现代电子产品支柱的复杂多层结构。 PVD 和 CVD 之间的选择取决于材料和应用的具体要求，沉积技术的不断进步不断突破半导体制造的界限。
汇总表：
| 方面 | 细节 |
|---|---|
| 目的 | 创建导电层、绝缘层和半导体层薄膜。 |
| 类型 | PVD（物理气相沉积）和CVD（化学气相沉积）。 |
| 应用领域 | 互连、绝缘层、栅电极和阻挡层。 |
| 关键考虑因素 | 材料兼容性、薄膜质量、工艺温度、产量、成本。 |
| 新兴趋势 | ALD、3D 沉积、环保工艺。 |
| 挑战 | 均匀性、材料纯度、与其他工艺的集成。 |
