从根本上说，薄膜干涉现象被应用于精确控制光线从表面反射的方式。其最常见的应用包括制造镜片和太阳能电池的抗反射涂层、为光学仪器生产颜色选择性反射镜和滤光片，以及在半导体制造过程中实现超精确的厚度测量。
核心原理是：通过在表面沉积一层特定、受控厚度的透明层，您可以决定哪些波长（颜色）的光被消除，哪些波长的光被增强，从而有效地塑造从表面反射的光线。

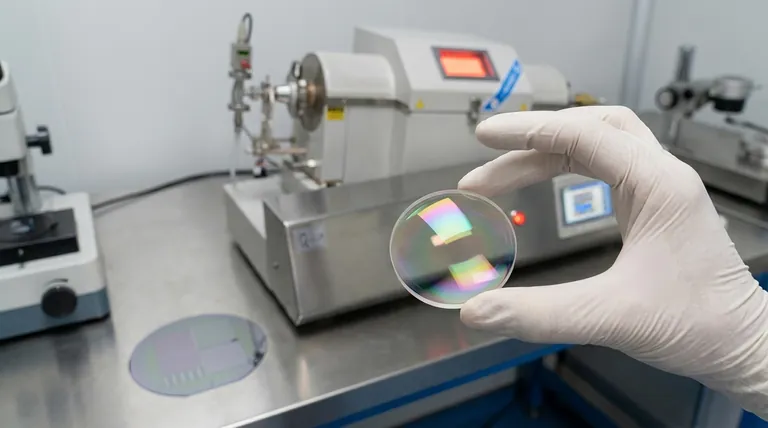

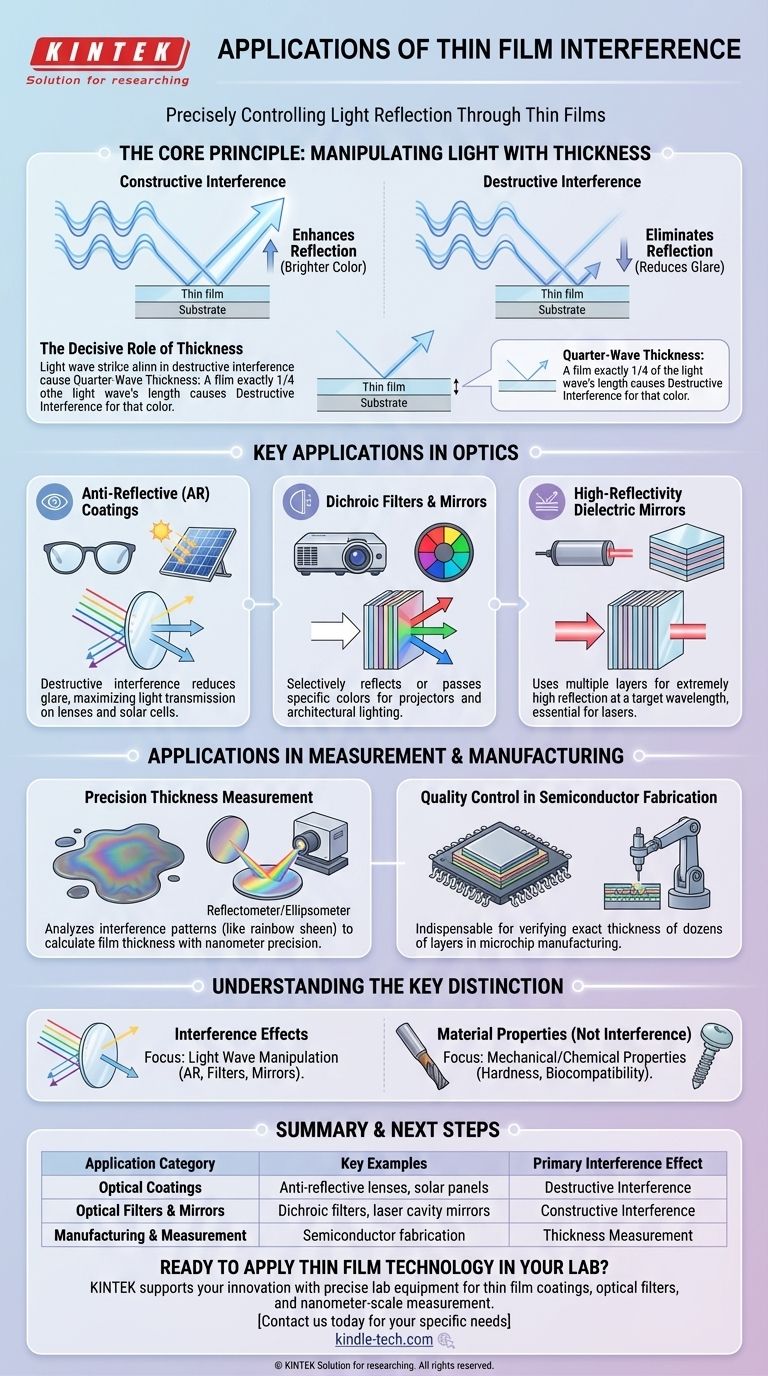

核心原理：利用厚度操纵光线
当从薄膜顶面反射的光波与从底面反射的光波相互作用时，就会产生薄膜干涉。
相长干涉与相消干涉
当这两组反射光波对齐时，它们的波峰和波谷会重合。这被称为相长干涉（Constructive Interference），它使特定颜色的光看起来更亮。
如果波形不同步——一个波的波峰与另一个波的波谷对齐——它们会相互抵消。这就是相消干涉（Destructive Interference），它消除或极大地减少了该特定颜色的反射。
厚度的决定性作用
结果——相长干涉还是相消干涉——完全取决于薄膜的厚度相对于光的波长。
厚度恰好是光波长的四分之一的薄膜将对该特定颜色产生相消干涉。通过在制造过程中精确控制薄膜的厚度，我们可以确切地选择要消除或增强哪些颜色。
光学中的关键应用
这种操纵光线的能力是众多光学技术的基石。这些应用直接依赖于干涉效应。
抗反射 (AR) 涂层
这是最广泛的应用。通过在镜片或太阳能电池板上应用一层薄涂层（如氟化镁），制造商可以调节厚度，使可见光谱中间波长的光产生相消干涉。
这会消除反射，减少眩光，让更多光线通过。您会在眼镜、相机镜头和太阳能电池的玻璃盖上发现这种技术，以最大限度地捕获能量。
二向色滤光片和反射镜
这些是光学滤光片，可以选择性地让某些颜色通过，同时反射其他颜色。这是通过使用一层或多层薄膜来实现的，这些薄膜针对要反射的颜色进行了相长干涉的调谐。
这项技术在数字投影仪中用于分离红、绿、蓝光，在建筑和舞台照明中用于在不使用低效滤色片的情况下产生纯净、饱和的颜色，都至关重要。
高反射率介电镜
普通镜子反射很宽的光谱，而介电镜（或布拉格反射镜）使用多层堆叠的薄膜，在非常窄的波长范围内产生极高的反射率。
每一层都被设计为在目标波长处产生相长干涉。这对于构建激光腔至关重要，在激光腔中，需要近乎完美的反射来维持激光运行。
测量和制造中的应用
除了操纵光线之外，干涉图案本身也是一个强大的诊断工具。
精确厚度测量
薄膜干涉产生的颜色（如油膜上的彩虹光泽）是薄膜厚度的直接指示。称为分光光度计或椭偏仪的自动化仪器向薄膜照射光线并分析反射光谱。
通过观察哪些波长被增强或消除，这些工具可以以纳米级的精度计算出薄膜的厚度。
半导体制造中的质量控制
这种测量技术在半导体行业中是不可或缺的。制造微芯片涉及在晶圆上沉积数十层诸如氧化硅和氮化硅等材料的薄层。
最终晶体管的功能取决于这些层是否具有精确指定的厚度。薄膜干涉是验证每一步骤的主要方法，确保芯片的可靠性和性能。
理解关键区别
将薄膜干涉的应用与薄膜作为材料科学技术的更广泛应用区分开来至关重要。
干涉效应与材料特性
许多薄膜应用并不使用干涉。例如，在切削工具上沉积一层坚硬的类金刚石碳 (DLC) 涂层，是为了其机械特性（硬度和低摩擦力），而不是其光学效应。
同样，医疗植入物上的薄膜可以改善生物相容性或实现药物输送。这些是化学和材料特性，与光的波干涉不同。
制造复杂性
制造出具有光学干涉效应所需的精确厚度和均匀性的薄膜是一个复杂且昂贵的过程。它需要高真空沉积设备（如 PVD 或 CVD 系统）和严格的质量控制，这增加了最终产品的成本。
将此原理应用于您的目标
理解核心机制可以帮助您为目标确定正确的应用。
- 如果您的主要重点是最大化光传输或减少眩光： 解决方案是设计用于相消干涉的抗反射涂层。
- 如果您的主要重点是分离或反射特定颜色： 解决方案是设计用于在目标波长处产生相长干涉的二向色滤光片或介电镜。
- 如果您的主要重点是制造和过程控制： 解决方案是利用干涉图案本身作为确保纳米级精度的测量工具。
通过掌握这一基本的波物理学原理，我们为我们最先进的光学和电子技术奠定了基础。
摘要表：
| 应用类别 | 关键示例 | 主要干涉效应 |
|---|---|---|
| 光学涂层 | 抗反射镜片、太阳能电池板 | 相消干涉（减少反射） |
| 光学滤光片和反射镜 | 二向色滤光片、激光腔镜 | 相长干涉（增强反射） |
| 制造和测量 | 半导体制造、质量控制 | 通过干涉图案进行厚度测量 |
