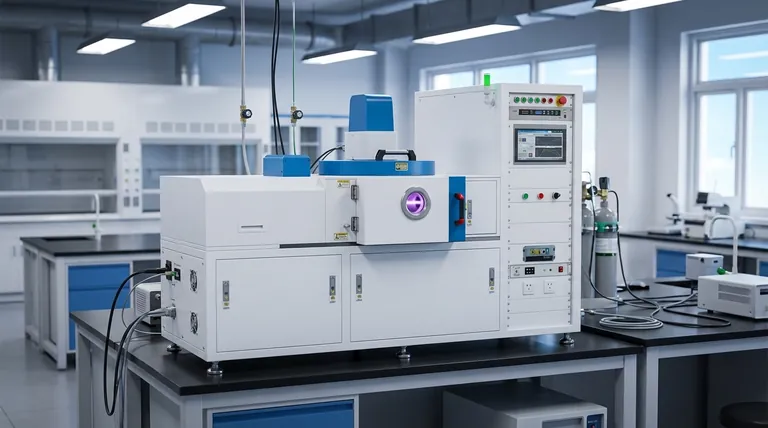

射频溅射是一种用于在基底上沉积非导电（介电）材料薄膜的技术。与对导电材料有效的直流溅射不同，射频溅射使用特定无线电频率（通常为 13.56 MHz）的交流电源。之所以选择这一频率，是因为它可以避免干扰通信频率，并确保对目标材料进行有效的离子轰击。交变电势可防止电荷在绝缘靶材上积聚，从而实现连续溅射。该过程包括在充满惰性气体（通常为氩气）的真空室中产生等离子体，使气体电离，并轰击目标材料，使原子喷射出来，以薄膜的形式沉积在基底上。
要点说明：
-
射频溅射概述:
- 射频溅射是一种沉积非导电（介电）材料薄膜的方法。
- 它克服了直流溅射因表面带电而不适合绝缘材料的局限性。
-
射频溅射使用的频率:
- 射频溅射使用的标准频率是 13.56 兆赫 .
- 之所以选择这个频率，是因为它属于工业、科学和医疗（ISM）无线电频段，确保不会干扰通信频率。
-
为什么选择 13.56 MHz？:
- 13.56 MHz 是全球公认的工业应用频率，包括射频溅射。
- 它能有效地将能量传递到等离子体，同时最大限度地减少能量损失和干扰。
-
射频溅射的机理:
- 射频溅射使用正负循环交替的交流电源。
- 在正循环期间，电子被吸引到目标上，产生负偏压。
- 在负循环期间，离子继续轰击目标，喷射出沉积在基底上的原子。
-
防止电荷积聚:
- 绝缘材料无法消散电荷，从而导致直流溅射中的表面充电。
- 射频溅射则可交替使用电势，防止电荷积聚，实现连续溅射。
-
等离子体和惰性气体的作用:
- 该过程首先将惰性气体（通常为氩气）引入真空室。
- 对目标材料施加负电荷产生等离子体，使氩原子电离。
- 这些离子轰击靶材，喷射出的原子在基材上形成薄膜。
-
射频溅射的优点:
- 适用于沉积各种材料，包括绝缘体、半导体和金属。
- 与其他沉积方法相比，能更好地控制薄膜厚度和均匀性。
- 可沉积缺陷极少的高质量薄膜。
-
射频溅射的应用:
- 用于制造微电子、光学涂层和太阳能电池。
- 在半导体器件和薄膜晶体管中沉积电介质层时必不可少。
通过使用 13.56 MHz 的射频溅射，制造商可以有效地沉积绝缘材料薄膜，确保为各种应用提供优质、均匀的涂层。该频率对于保持工艺效率和避免干扰其他系统至关重要。
汇总表：
| 主要方面 | 详细信息 |
|---|---|
| 射频频率 | 13.56 兆赫 |
| 用途 | 沉积非导电（介电）材料薄膜 |
| 为什么选择 13.56 MHz？ | 避免干扰，确保高效的能量传输，并将损耗降至最低 |
| 机制 | 交流电 (AC) 可防止电荷在绝缘目标上积聚 |
| 等离子体的作用 | 电离惰性气体（氩），轰击目标材料 |
| 优点 | 膜厚均匀，涂层质量高，缺陷极少 |
| 应用领域 | 微电子、光学镀膜、太阳能电池和半导体器件 |
