从根本上讲，烧结是一种热处理工艺，它在不完全熔化的情况下将粉末压块转变为坚实的、连贯的整体。其主要功能是粘合单个颗粒，减少颗粒之间的空隙（孔隙率）以增加密度，并最终增强材料的物理性能，如强度和导电性。
烧结不是关于熔化；它是关于利用热量和有时是压力使单个颗粒融合在一起。这个基本过程使我们能够从粉末中制造出坚固、致密的物体，从而在最终材料的结构和性能方面实现熔化通常无法比拟的精确控制。
基本目标：从粉末到固体
烧结的核心目的是将松散或轻微压实的粉末固结成耐用的固体块。这是通过在微观层面发生的几个相互关联的功能来实现的。
在不熔化的情况下粘合颗粒
烧结最基本的功能是在相邻颗粒之间形成牢固的粘合。热量为原子跨越颗粒接触的边界扩散提供了能量，有效地将它们焊接到一起形成固体结构。
这对于具有极高熔点的材料（如钨或许多陶瓷）尤其关键，因为熔化它们是不切实际或成本过高的。
减少孔隙率和增加密度
粉末集合体，即使在压缩后，也包含大量的空间，即孔隙。烧结消除了许多这些空隙，导致材料收缩并变得更致密。
这种致密化直接带来了烧结后材料性能的许多改进。
控制最终的微观结构
专家使用烧结技术可以精确控制材料的内部结构。通过管理温度、时间和气氛等变量，工程师可以设计最终的晶粒尺寸、孔隙分布和密度。
这意味着材料可以针对特定应用进行有意设计，例如具有特定的强度或热性能。
增强关键材料性能
通过改变微观结构，烧结直接改善了成品部件的功能特性。孔隙率的减少是这些增强的主要驱动力。
提高机械强度和完整性
更密集的材料几乎总是更坚固的材料。通过消除充当微观失效点的孔隙，烧结极大地提高了部件的整体强度和耐用性。
这就是为什么它被用于制造喷气发动机涡轮叶片等高性能部件的原因。
提高热导率和电导率
未烧结颗粒之间的空隙充当绝缘体，阻碍热量和电流的流动。随着烧结消除这些孔隙，它会形成更连续的路径，从而显着提高热导率和电导率。
实现半透明性
在某些先进陶瓷中，烧结可以消除孔隙，直到它们不再散射光线。这种高度专业化的功能使得制造用于透明装甲或高强度灯等应用的半透明材料成为可能。
理解权衡和注意事项
尽管烧结功能强大，但它是一个复杂的过程，必须管理关键变量。了解其局限性是有效利用它的关键。
收缩的必然性
由于烧结消除了孔隙率并增加了密度，部件在过程中会收缩。这种尺寸变化是可预测的，但必须在粉末形态的初始设计中精确考虑。
均匀性的挑战
在复杂部件中实现完全均匀的密度和微观结构是很困难的。不均匀的加热或压力可能导致最终产品内部产生应力、翘曲或薄弱点。
严格过程控制的必要性
烧结对其参数非常敏感。必须严格控制温度、加热速率、时间和炉内气氛的成分，才能产生一致、可重复的结果。
为您的目标做出正确的选择
烧结不是单一的过程，而是一种用于实现不同结果的多功能工具。您的主要目标将决定您如何处理它。
- 如果您的主要重点是从高熔点材料中制造部件： 烧结是必不可少的方法，因为它避免了熔化所需极高的能源成本和技术挑战。
- 如果您的主要重点是实现特定的材料性能： 烧结提供了对微观结构无与伦比的控制，使您能够设计密度、强度和导电性。
- 如果您的主要重点是制造复杂的、接近净形的部件： 通过烧结的粉末冶金和 3D 打印减少了材料浪费，并最大限度地减少了后处理加工的需要。
最终，烧结提供了一条强大的途径来设计具有通过传统熔化和铸造根本无法实现的性能的先进材料。
总结表：
| 关键功能 | 主要结果 |
|---|---|
| 粘合颗粒 | 由粉末形成坚实的、连贯的整体 |
| 减少孔隙率 | 增加材料密度和强度 |
| 控制微观结构 | 设计特定的性能，如导电性 |
| 增强性能 | 提高机械强度、热/电导率 |
准备好通过精密烧结来设计先进材料了吗？
在 KINTEK，我们专注于提供您掌握烧结过程所需的高性能实验室设备和耗材。无论您是处理高熔点金属、先进陶瓷还是复杂几何形状，我们的解决方案都能提供重复、高质量结果所必需的严格温度控制和均匀加热。
立即联系我们的专家，讨论 KINTEK 如何支持您实验室特定的烧结应用，并帮助您实现材料性能目标。

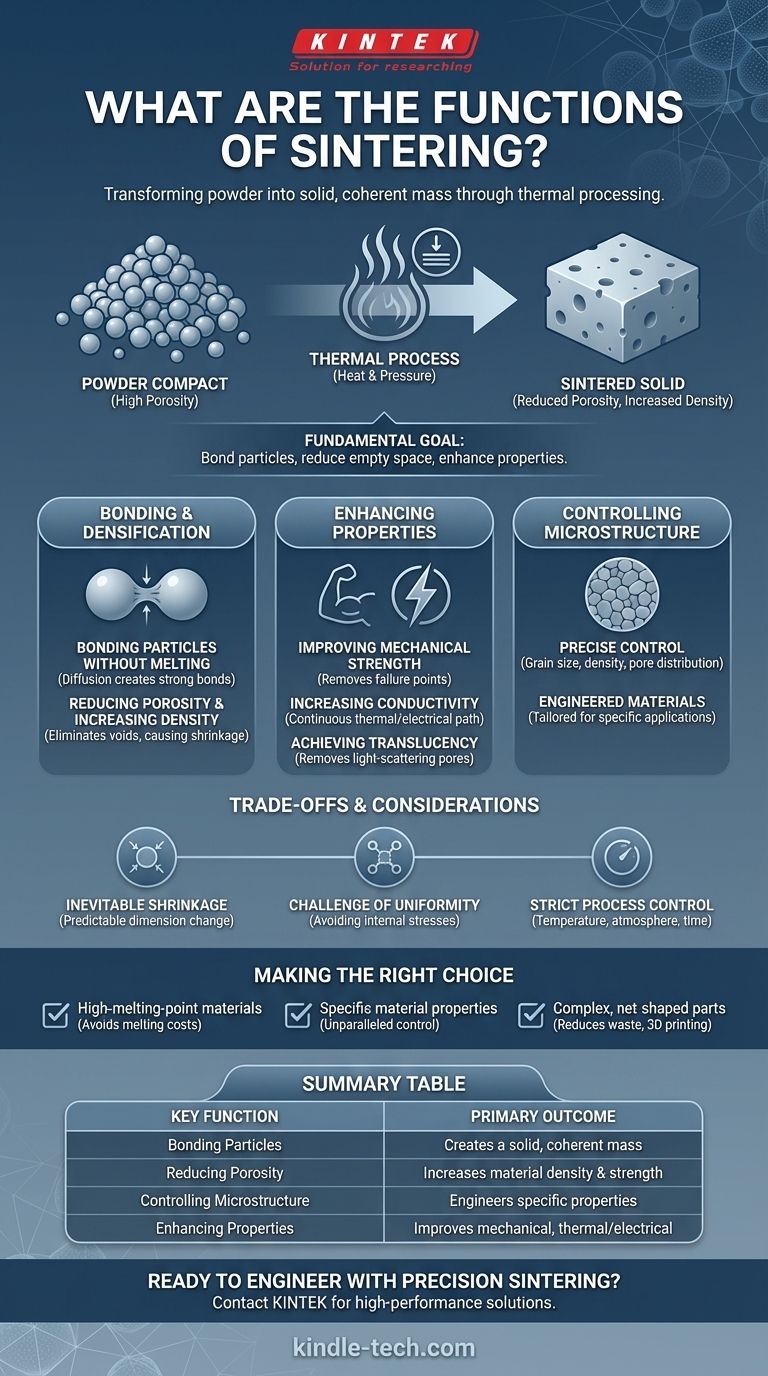

图解指南
