从本质上讲，薄膜技术是科学与工程领域，它将通常只有几个原子到几微米厚的材料层沉积到称为基板的基底表面上。这些薄膜几乎是所有现代电子产品的基石，从您手机中的处理器到眼镜上的抗反射涂层。“技术”部分指的是为实现特定的电学、光学或机械特性而用于沉积和图案化这些层的高度精确的工艺。
关键的见解在于，薄膜技术关乎的不是材料本身，而是以超薄、高度受控的层沉积材料的工艺。正是这种精度使得现代设备的微型化和先进功能成为可能。
为什么“薄”是现代技术的关键
从使用材料的块体形式转变为使用薄膜形式，不仅仅是一个工程选择；它是技术进步的一个基本必要条件。
超越块体材料特性
当材料被减小到薄膜厚度时，其性能会发生巨大变化。在这种接近原子级的尺度上，量子效应和表面现象变得占主导地位。
这使得工程师能够创造出具有新颖特性的材料，例如增强的导电性或独特的光相互作用，而这些特性在相同材料的块体形式中是不存在的。
微型化的原理
薄膜是微型化的主要推动力。你不能用厚重的块体材料来制造一个晶体管数量达数十亿、元件尺寸以纳米计的计算机芯片。
这项技术允许将不同的功能层——导体、绝缘体和半导体——堆叠成紧凑的垂直结构，这也是所有集成电路的结构基础。
逐层构建器件
将制造微芯片想象成建造一座摩天大楼。每一层薄膜都是一个不同的楼层，精确地铺设并具有特定的功能。
一层可能是绝缘电介质，下一层可能是导电金属通路，再下一层是半导体晶体管沟道。薄膜技术提供了以原子层为单位完美构建这种“纳米级”结构所需的工具。
技术核心：沉积方法
薄膜技术的关键在于其沉积工艺，这些工艺通常在真空中进行以确保纯度。这些方法分为两大主要类别。
物理气相沉积 (PVD)
PVD 涉及将固体材料物理转化为蒸汽，然后蒸汽传输并凝结到基板上形成薄膜。
溅射是一种常见的 PVD 技术。在此过程中，由所需薄膜材料制成的靶材受到高能离子的轰击。这种碰撞就像原子级的喷砂，将靶材上的原子击出，然后这些原子覆盖在基板上。它具有出色的控制性，广泛用于金属和陶瓷。
蒸发是另一种 PVD 方法，其中源材料在真空中加热直至蒸发。蒸汽然后上升并凝结在较冷的基板上。它比溅射更简单，但在薄膜结构控制方面通常较差。

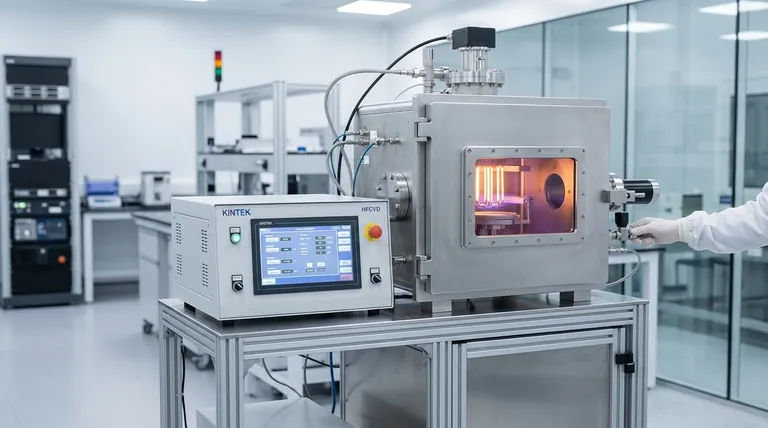

化学气相沉积 (CVD)
CVD 使用化学方法来构建薄膜。将前驱体气体引入含有加热基板的反应室中。
气体在热表面上反应或分解，留下所需的固体材料薄膜。CVD 以生产高纯度、均匀和保形薄膜而闻名，这对于高性能半导体制造至关重要。
理解权衡
选择沉积方法需要应对一套复杂的工程和经济上的折衷。 “最佳”方法完全取决于最终的应用。
成本与质量
通常，CVD 工艺比 PVD 方法更复杂、操作成本更高。然而，它们可以生产出无与伦比的纯度和均匀性的薄膜，这对于尖端微处理器来说是不可妥协的。
热蒸发等简单方法具有成本效益，但可能不适用于要求高密度、无缺陷薄膜的应用。
均匀性和纯度的挑战
随着器件尺寸的缩小，单个原子杂质或厚度微小变化的影响会被放大。一个微小的灰尘颗粒在纳米尺度上可能是一个灾难性的“巨石”，导致器件短路。
在真空室内保持极高的纯度，并确保薄膜在整个基板上以完美的均匀性沉积，是该领域最大的挑战。
基板兼容性
并非所有沉积工艺都适用于所有材料或基板。例如，高温 CVD 工艺不能用于会熔化的塑料基板。
此外，热膨胀失配和附着力差等问题可能导致薄膜开裂、剥落或分层，从而使器件失效。
为您的目标做出正确的选择
理想的薄膜方法完全取决于应用对性能、成本和材料类型的具体要求。
- 如果您的主要重点是高性能半导体： 化学气相沉积 (CVD) 及其先进变体通常是标准选择，因为它们能够创建极其纯净和保形的层。
- 如果您的主要重点是光学涂层、工具上的硬涂层或金属层： 像溅射这样的物理气相沉积 (PVD) 方法在材料的广泛应用中提供了出色的多功能性、控制性和效率。
- 如果您的主要重点是像某些太阳能电池那样的大面积、成本敏感的电子产品： 更简单的 PVD 方法甚至非真空、基于溶液的技术可能是最经济的选择。
归根结底，掌握薄膜技术就是掌握在原子尺度上设计物质和构建功能的能力。
摘要表：
| 关键方面 | 描述 |
|---|---|
| 核心思想 | 将几原子到几微米厚的材料层沉积到基板上。 |
| 主要方法 | 物理气相沉积 (PVD) 和化学气相沉积 (CVD)。 |
| 关键推动力 | 微型化和创造块体形式中不存在的新颖材料特性。 |
| 主要应用 | 半导体、光学涂层、太阳能电池和硬质保护层。 |
