什么是石墨烯化学气相沉积?高质量石墨烯生产综合指南

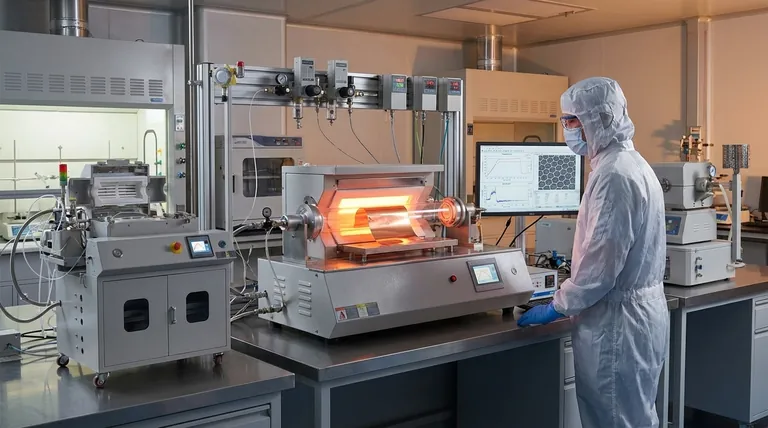

石墨烯化学气相沉积(CVD)是一种广泛使用的生产高质量、大面积石墨烯薄膜的方法。该过程涉及含碳气体在催化剂表面上的分解(通常在高温下)以形成石墨烯层。 CVD 因其可扩展性、成本效益和生产均匀石墨烯涂层的能力而受到青睐,使其成为石墨烯研究和工业应用的基石技术。下面,我们将详细分析这一过程的关键方面及其意义。

要点解释:

什么是石墨烯化学气相沉积?高质量石墨烯生产综合指南
  1. 化学气相沉积(CVD)的定义:

    • CVD是一种真空沉积方法,用于生产高质量、高性能的固体材料。它涉及将基材暴露于挥发性前体,这些前体在基材表面上反应或分解以形成薄膜。该工艺广泛应用于半导体行业和用于制造石墨烯等材料。
  2. CVD在石墨烯生产中的应用:

    • 自 2008-2009 年首次成功示范以来,CVD 已成为生产石墨烯最有前途的方法。它因其生产大面积石墨烯薄膜的能力而受到特别重视,这对于工业应用至关重要。
  3. 流程概述:

    • 石墨烯的 CVD 工艺包括:
      • 将含碳前体气体(例如甲烷)注入反应室。
      • 将腔室加热至高温(约 1000 °C)以分解前体气体。
      • 使用催化剂(通常是铜或镍)来促进碳物质的吸附和分解。
      • 让碳原子在催化剂表面成核并形成石墨烯晶体。
  4. 催化剂的作用:

    • 催化剂在CVD过程中起着至关重要的作用。它为碳前体提供了吸附和分解的表面,从而形成石墨烯。铜通常是优选的,因为它能够生产具有高均匀性的单层石墨烯。
  5. CVD 用于石墨烯生产的优点:

    • 可扩展性: CVD可以大面积生产石墨烯薄膜,适合工业规模生产。
    • 成本效益: 与其他方法相比,CVD 相对便宜。
    • 均匀度: 该工艺可生产出高质量、均匀且缺陷极少的石墨烯薄膜。
  6. 挑战和考虑因素:

    • 高温: 该工艺需要 1000 °C 左右的温度,这会限制基材的选择并增加能耗。
    • 催化剂选择: 催化剂的选择会影响所生产的石墨烯层的质量和数量。
    • 后处理: 将石墨烯从催化剂转移到所需的基底可能会引入缺陷或污染。
  7. CVD 生长石墨烯的应用:

    • CVD 生长的石墨烯可用于多种应用,包括:
      • 电子产品(例如晶体管、传感器和柔性显示器)。
      • 能量存储(例如超级电容器和电池)。
      • 复合材料(例如,用于增强机械性能的石墨烯聚合物复合材料)。
  8. 前景:

    • 优化石墨烯生产 CVD 工艺的研究正在进行中,重点是降低温度、改进转移技术以及探索替代前体和催化剂。这些进步旨在进一步提高石墨烯商业应用的可扩展性和质量。

总之,化学气相沉积是石墨烯生产的一种革命性技术,提供了质量、可扩展性和成本效益的平衡。随着研究不断完善这一工艺,CVD 生长的石墨烯有望在多个行业的技术进步中发挥关键作用。

汇总表:

方面 细节
定义 石墨烯等高质量固体材料的真空沉积方法。
过程 高温下催化剂表面碳气体的分解。
催化剂作用 促进碳物质(例如铜)的吸附和分解。
优点 可扩展、经济高效,并可生产均匀的石墨烯薄膜。
挑战 高温、催化剂选择和后处理缺陷。
应用领域 电子、能源存储和复合材料。
前景 优化更低的温度、更好的转移技术等等。
