从本质上讲,溅射机是一种高科技涂层系统,它将极其薄的材料层沉积到称为“基板”的表面上。它在真空室中运行,利用带电的气体离子物理性地将源材料(“靶材”)上的原子撞击下来,这些原子随后落在基板上形成均匀的薄膜。这个过程是物理气相沉积(PVD)的一种形式。
溅射不是一个化学过程;它是一个物理过程,最形象的描述是原子尺度的台球游戏。理解这种动量传递机制是掌握它为何能提供如此精确控制以及对沉积那些通常难以处理的材料至关重要的关键。

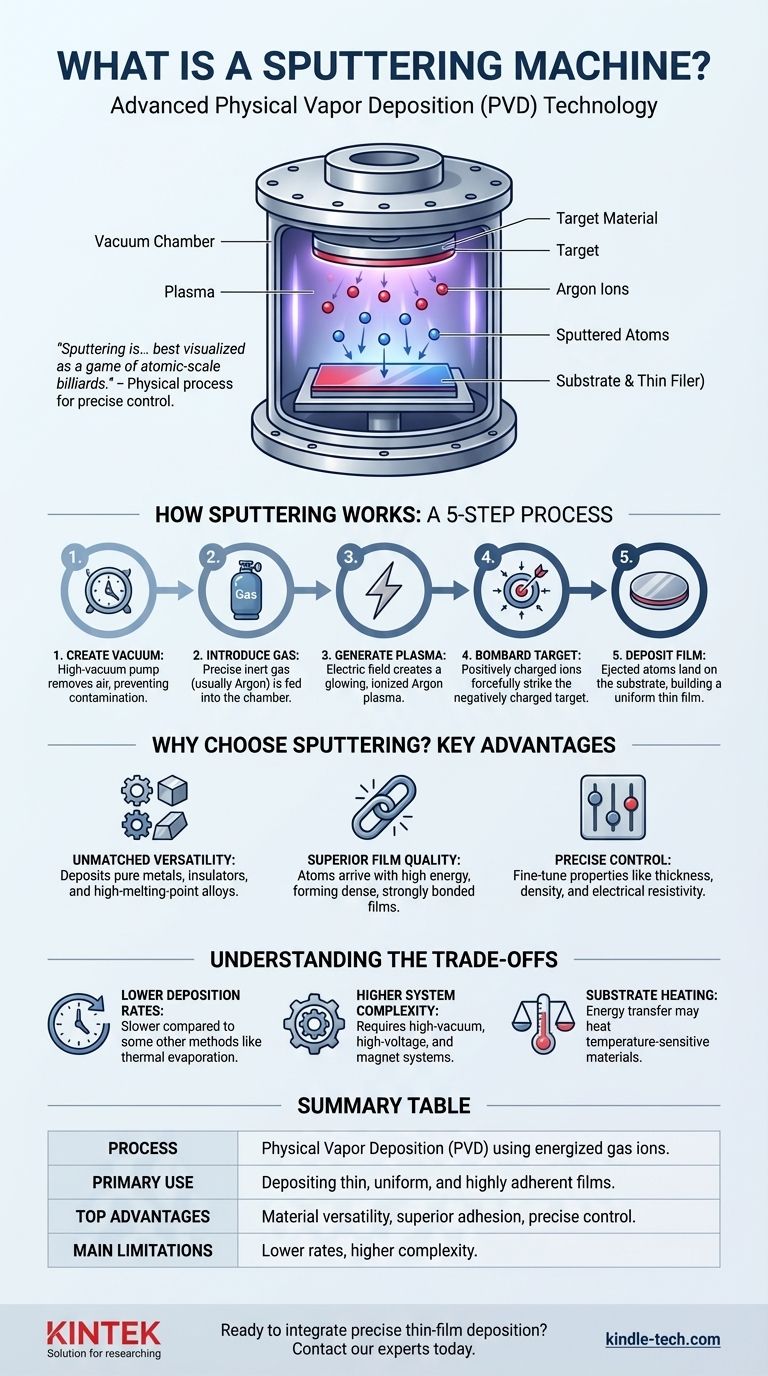

溅射的工作原理:分步解析
整个过程发生在密封的真空室中,以防止污染并确保溅射的原子能够自由地从源头传输到目的地。
步骤 1:创造真空
首先,一个强大的泵系统将室内几乎所有的空气抽出。这种高真空环境至关重要,因为它消除了可能与沉积过程发生反应或阻碍沉积过程的有害原子和分子。
步骤 2:引入工艺气体
然后,向室内输入少量精确控制的惰性气体,几乎总是氩气。这种气体不构成最终涂层的一部分;它充当该过程的“弹药”。
步骤 3:产生等离子体
在腔室内施加一个强大的电场,靶材被施加一个大的负电压。这种能量将电子从氩原子中剥离出来,形成一种发光的、电离的气体,称为等离子体——一团带正电的氩离子和自由电子云。
在现代系统中,磁铁放置在靶材后方,以将电子限制在其表面附近。这种磁控溅射增强了等离子体,使过程效率更高。
步骤 4:轰击阶段
等离子体中带正电的氩离子被有力地加速,射向带负电的靶材。
它们以高速撞击靶材。这种撞击具有足够的动能,可以将靶材中的单个原子撞击或“溅射”出来,将它们喷射到腔室内。
步骤 5:在基板上沉积
溅射出的原子穿过真空室,落在基板(如硅晶圆、玻璃面板或塑料组件)上。
这些原子逐渐在基板表面积累,形成致密、均匀且附着力强的薄膜。这种薄膜的厚度可以被极其精确地控制。
为什么选择溅射?主要优势
由于与控制和材料灵活性相关的几个关键原因,溅射被选择而不是其他沉积方法。
无与伦比的材料通用性
溅射可以沉积各种材料,包括纯金属、绝缘体和复杂合金。它擅长沉积具有非常高熔点的材料(如钨或钽),这些材料不易蒸发。
由于它是一个物理过程,它还可以沉积合金,同时保持其原始成分,这对于基于热量的方法来说非常困难。
卓越的薄膜质量和附着力
溅射的原子带着显著的动能到达基板。这种能量有助于它们形成非常致密且结合牢固的薄膜,与基板表面具有出色的附着力,从而形成耐用可靠的涂层。
精确控制薄膜特性
工程师可以通过精确控制工艺参数,如气体压力、电压和沉积时间,来微调最终薄膜的特性——例如其厚度、密度、电阻率或晶粒结构。
了解权衡
尽管功能强大,但溅射并不是所有薄膜应用的万能解决方案。必须考虑其主要的局限性。
较低的沉积速率
与某些其他方法(如热蒸发或某些类型的化学气相沉积(CVD))相比,溅射可能是一个较慢的过程。在吞吐量是主要关注点的大批量制造中,这可能是一个因素。
较高的系统复杂性
溅射系统需要复杂的真空泵、高压电源和通常复杂的磁体阵列。这使得设备比简单的沉积技术更昂贵且更难维护。
基板加热的可能性
来自等离子体和冷凝原子的能量传递可能会加热基板。虽然通常可以控制,但当涂覆对温度敏感的材料(如某些塑料或生物样本)时,这可能是一个限制。
为您的应用做出正确的选择
选择正确的沉积方法完全取决于您项目的最终目标。
- 如果您的主要重点是材料通用性和高纯度: 溅射是沉积高熔点金属、复杂合金和不需要化学反应的化合物的理想选择。
- 如果您的主要重点是创建高附着力、致密薄膜: 溅射的物理特性提供了出色的附着力和薄膜密度,使其成为耐用光学、电子或保护涂层的优选方案。
- 如果您的主要重点是大批量吞吐量和较低成本: 您应该评估溅射与热蒸发等较快方法的权衡,权衡沉积速度与最终薄膜质量之间的取舍。
了解这种物理沉积机制,使您能够选择正确的工具,以精确和受控的方式创建高性能薄膜。
总结表:
| 方面 | 关键要点 |
|---|---|
| 过程 | 在真空中使用带电气体离子的物理气相沉积(PVD)。 |
| 主要用途 | 将薄的、均匀的、高附着力的薄膜沉积到基板上。 |
| 主要优势 | 出色的材料通用性、卓越的薄膜附着力和精确控制。 |
| 主要限制 | 与某些方法相比,沉积速率较低,系统复杂性较高。 |
