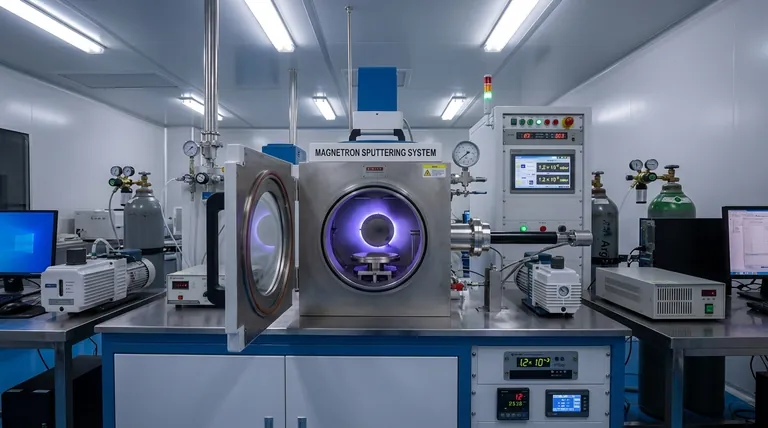

磁控溅射的物理学原理是什么？为您的实验室实现卓越的薄膜涂层

从本质上讲，磁控溅射是一种基于等离子体的物理气相沉积 (PVD) 技术。 它利用磁场约束的等离子体，用连续的高能离子流轰击称为“靶材”的材料源。这种碰撞会物理性地将靶材原子溅射出来，然后这些原子穿过真空并沉积到基板上，形成极其致密、纯净和均匀的薄膜。

磁控溅射的关键创新在于它利用磁场将电子限制在靶材表面附近。这极大地提高了等离子体的效率，使得能够在较低的气体压力下实现高沉积速率，这是制造更高质量薄膜的根本关键。

基本物理学：分步解析

要了解磁控溅射的工作原理，最好将其分解为沉积室内发生的物理事件序列。

首先，将工艺腔室抽至高真空（通常为 10⁻³ 毫巴或更低）。这一关键步骤会去除残留气体，如氧气、水蒸气和其他可能污染最终薄膜的杂质。

然后将惰性气体（最常见的是氩气 (Ar)）引入腔室，将压力提高到一个仔细控制的低水平（约 10⁻¹ 至 10⁻³ 毫巴）。选择氩气是因为它在化学上不活泼，并且原子质量相对较大，使其对轰击过程非常有效。

在靶材上施加高负直流或射频电压，靶材充当阴极。这会产生一个强大的电场，加速气体中存在的杂散电子。

这些高速电子与中性氩原子碰撞，将一个电子从原子的轨道上击出。该事件会产生两个新粒子：一个带正电的氩离子 (Ar⁺) 和另一个自由电子。这个过程会重复发生，产生级联效应，从而快速点燃并维持发光的等离子体放电。

这是该过程的决定性步骤。在一组强大的永磁铁被放置在靶材后方。这会产生一个磁场，投射到靶材表面前方。

这个磁场将轻质、快速移动的电子限制在非常靠近靶材的螺旋路径中。通过约束电子，它们的路径长度大大增加，极大地提高了它们与更多氩原子碰撞并使其电离的概率。这在最需要的地方产生了更致密、更稳定的等离子体。

重质量的正电荷氩离子 (Ar⁺) 几乎不受磁场的影响，但会被靶材的高负电压强烈吸引。

它们会带着显著的动能直接加速撞击靶材表面。这种撞击将动量传递给靶材的原子，物理性地将它们从表面喷射出来或“溅射”出来。

被喷射出的靶材原子在低压环境中直线传播，直到它们撞击到基板（被涂覆的物体）。

到达后，它们会在表面凝结，一次一个原子层地逐渐形成薄膜。这些到达原子的能量有助于形成非常致密且附着力强的薄膜。

其基本物理学原理直接带来了该技术在工业和研究领域的主要优势。

由于磁场使等离子体效率极高，该过程可以在较低的气体压力下运行。这意味着溅射的原子在到达基板的途中不太可能与气体分子碰撞，使它们能够以更高的能量到达。这使得薄膜具有更高的密度、更强的附着力和更好的纯度。

致密的、磁场约束的等离子体产生的轰击靶材的离子通量比简单的直流溅射要高得多。这直接转化为更快的溅射速率和显著缩短的涂层时间，使其非常适合批量生产。

溅射是一种物理过程，而不是化学或热过程。它纯粹依赖于动量传递。这意味着几乎任何材料都可以被溅射，包括高熔点金属、合金，甚至是绝缘陶瓷（使用射频电源）。

工艺参数——电压、压力和气体流量——可以精确控制，以在大的表面区域上实现高度均匀和可重复的薄膜厚度，这对于电子和光学应用至关重要。

尽管该技术功能强大，但并非没有局限性。客观性要求承认这些局限性。

磁场将等离子体限制在特定区域，导致靶材的侵蚀不均匀，通常呈“跑道”状。这意味着很大一部分昂贵的靶材可能无法使用，这影响了成本效益。

磁控溅射系统需要对真空泵、高压电源、磁体组件和过程控制系统进行大量投资。与一些更简单的涂层方法相比，初始资本成本更高。

上述基本的直流溅射过程仅适用于导电靶材。要沉积陶瓷等绝缘材料，需要更复杂且昂贵的射频 (RF) 电源，以防止靶材表面积聚正电荷，否则这会使过程停止。

了解其物理原理可以帮助您将该技术与您的特定应用需求相匹配。

通过了解等离子体、电场和磁约束之间的相互作用，您可以利用磁控溅射技术为最苛刻的应用实现精确设计的表面。

关键方面	描述
核心原理	基于等离子体的物理气相沉积 (PVD)，利用磁场提高效率。
工艺气体	惰性气体（通常是氩气），电离后形成等离子体以轰击靶材。
关键创新	磁场捕获电子，在低压下产生致密等离子体以实现高沉积速率。
主要优势	卓越的薄膜密度、纯度、附着力、高沉积速率和出色的材料通用性。
常见应用	电子、光学、耐磨涂层和先进材料研究。
