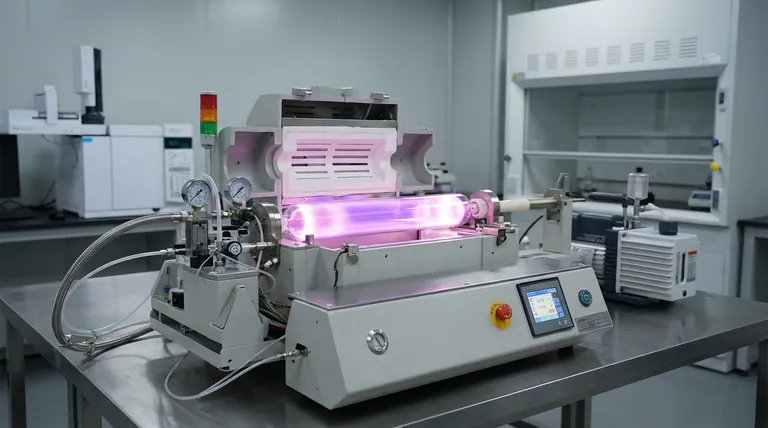

MPCVD的工艺流程是怎样的？生长高纯度金刚石和先进薄膜

从本质上讲，微波等离子体化学气相沉积（MPCVD）是一种复杂的工艺，它利用微波能量从前体气体中产生高反应性等离子体。这种等离子体含有必要的化学物质，可以在真空腔内将高纯度薄膜（如合成金刚石）生长到基底上。该工艺因其精确性以及能够在比许多替代方法更低的温度下沉积薄膜而备受推崇。

MPCVD的独特优势在于它能够利用微波产生高温、反应性等离子体，同时保持整体气体和基底温度相对较低。这为高质量薄膜生长创造了理想环境，而不会损坏对热敏感的材料。

基础：理解通用CVD

在详细介绍MPCVD的细节之前，了解通用化学气相沉积（CVD）的原理至关重要。MPCVD是这种基础技术的一种特殊子类型。

核心原理：前体气体转化为固体薄膜

CVD是一种将作为气体引入的挥发性化学前体转化为固体材料，并以薄膜形式沉积到基底上的过程。这发生在真空腔内，当气体被激发时，它会发生反应或分解。

基本步骤

所有CVD工艺，包括MPCVD，通常都遵循六个关键事件的顺序：

1. 传输：前体气体被送入反应腔。
2. 吸附：气体分子附着在基底表面。
3. 反应：吸附的分子在热表面上发生反应，分解成所需的薄膜材料和副产品。
4. 扩散：成膜原子在表面移动到稳定的成核位点。
5. 生长：原子结合在一起，逐层形成连续的薄膜。
6. 解吸：气态副产品从表面脱离，并通过真空系统被带走。

MPCVD的独特之处：利用微波等离子体

MPCVD通过使用特定的能量源——微波——来驱动化学反应，从而改进了通用CVD工艺。这提供了对生产高性能材料至关重要的控制水平。

产生等离子体

在MPCVD系统中，前体气体（例如用于金刚石生长的甲烷-氢气混合物）被引入真空腔。然后，微波辐射被导入腔内，激发气体并从原子和分子中剥离电子，立即产生等离子体。

高能环境

这种等离子体是带电粒子（包括电子、离子、中性原子和分子碎片）的动态“汤”。强烈的微波能量产生高反应性碳物种和原子氢，它们是金刚石薄膜沉积的关键组成部分。

质量的关键：高电子温度，低气体温度

MPCVD的一个决定性特征是它产生的巨大温差。等离子体中的自由电子可以达到5000 K以上的温度，而整体气体和基底温度可以保持低得多，通常在1000 K左右。

这非常有优势。高能电子有效地分解前体气体以产生反应性物种，但较低的基底温度可以防止被涂覆材料的损坏，并减少生长薄膜中的缺陷。

理解优势和权衡

像任何专业技术一样，MPCVD提供了独特的优势，但也伴随着必须针对任何给定应用进行权衡的考虑因素。

优势：无与伦比的纯度和均匀性

由于反应是由清洁的微波能量而非直接加热元件驱动的，因此污染被最小化，从而产生异常纯净的薄膜。该工艺的气态性质使其能够以高度均匀的厚度涂覆复杂的、三维形状，因为它不是一种视线技术。

优势：对敏感基底的理想选择

保持较低基底温度的能力使MPCVD适用于涂覆无法承受其他沉积方法极端高温的材料。这扩大了其对更广泛基底的适用性。

考虑：系统复杂性

MPCVD反应器是复杂的系统，需要对微波功率、气体流量、压力和温度进行精确控制。与更简单的热CVD设置相比，这种复杂性可能意味着更高的初始设备成本和对专业操作知识的需求。

如何将其应用于您的项目

选择沉积方法需要将工艺能力与您的主要目标对齐。

• 如果您的主要关注点是最终的纯度和晶体质量（例如，电子级金刚石）：MPCVD是领先的选择，因为它具有清洁的等离子体环境和对生长化学的精确控制。
• 如果您的主要关注点是均匀涂覆复杂部件：MPCVD的非视线性质确保了均匀覆盖，这在物理沉积方法中很难实现。
• 如果您的主要关注点是在热敏感材料上进行沉积：MPCVD中使用的较低基底温度比高温CVD或燃烧基方法具有显著优势。

最终，理解MPCVD的机制使您能够选择正确的工具来创建具有严格规格的先进材料。

总结表：

MPCVD工艺步骤	关键功能
气体引入	前体气体（例如，甲烷/氢气）进入真空腔。
等离子体生成	微波能量使气体电离，产生高能等离子体。
表面反应	等离子体中的反应性物质沉积到基底表面。
薄膜生长	原子逐层结合，形成高纯度、均匀的薄膜。
副产品清除	气态副产品通过真空系统被泵出。
