本质上，放电等离子烧结（SPS）是一种高速致密化技术。它利用脉冲直流电和单轴压力将粉末转化为致密的固体。该过程通常包括四个主要阶段：创建真空、施加压力、通过脉冲电流进行快速电阻加热，以及最后的冷却阶段。
SPS的根本优势在于其独特的加热机制。通过将高电流、低电压的电流直接通过导电模具和粉末，它在颗粒接触点产生强烈、局部化的热量，从而能够在几分钟而非几小时内实现致密化。
SPS工艺解析
要真正理解SPS，我们必须了解每个阶段如何影响最终材料的性能。该过程是在专用压机中精心编排的序列。
阶段1：样品装载和抽真空

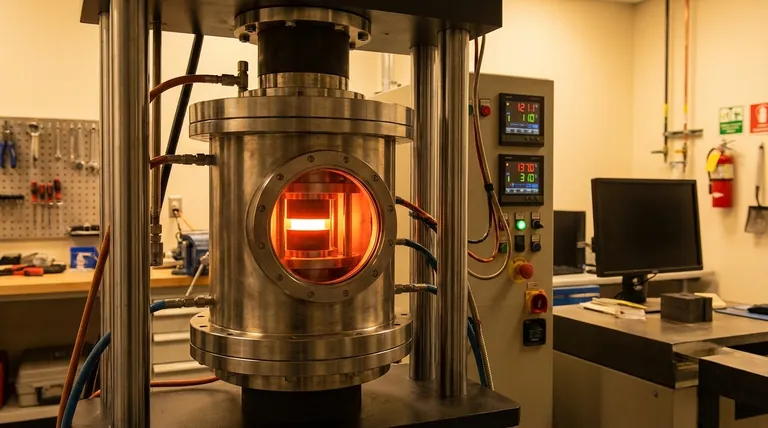

首先，将粉末材料装入导电模具中，该模具几乎总是由石墨制成。然后将该模具组件放置在真空室内的两个电极之间。
对腔室进行抽真空以去除大气气体。这一关键步骤可以防止粉末材料和石墨工具的氧化，否则它们会在高加工温度下受到损害。
阶段2：施加单轴压力
一旦达到所需的真空度，通过充当压头的电极施加单轴压力。这种初始压力使粉末压实，增加了颗粒间的接触。
这确保了整个粉末压块具有良好的导电性，这对于随后的加热阶段至关重要。在整个加热循环中保持或增加压力以帮助致密化。
阶段3：脉冲电流和快速加热
这是SPS工艺的决定性阶段。将高功率脉冲直流电（DC）直接施加到电极上。电流流过石墨模具，并且关键的是，流过粉末样品本身。
这通过多种机制产生快速加热。主要效应是焦耳加热（电阻加热）。此外，在单个粉末颗粒之间的接触点处，可能会发生火花放电，产生局部、瞬时的高温等离子体。这种效应清洁了颗粒表面，并显著加速了它们之间“颈部”或键的形成。
阶段4：致密化和冷却
随着温度迅速升高到目标烧结点，材料在恒定压力下软化并致密化，消除孔隙率。该过程在此温度下保持非常短的时间——通常只有几分钟。
一旦达到所需的密度，电流就会关闭。系统随后快速冷却，从而锁定SPS技术标志性的细晶粒微观结构。
SPS的根本区别是什么？
SPS不仅仅是传统热压的更快版本。其直接加热方法创造的条件与传统炉中的条件根本不同。
直流加热的作用
在传统热压中，炉子从外部加热模具和样品，这是一个缓慢的过程，依赖于热传导。SPS将材料和模具用作其自身的加热元件。这种内部、直接加热效率极高且速度快。
“火花等离子体”效应
脉冲电流在粉末颗粒之间的空隙中产生火花放电。这产生的局部温度远高于整体样品温度。这种现象清洁了颗粒表面的污染物并激活它们以进行键合，这是快速烧结速度的关键因素。
前所未有的速度抑制晶粒生长
SPS最重要的结果是速度。加热速率可以达到每分钟数百摄氏度。通过最大限度地减少材料在高温下停留的时间，SPS有效地抑制了晶粒生长，从而能够生产出具有异常精细且通常是新颖微观结构的全致密材料。
理解权衡和注意事项
虽然功能强大，但SPS并非万能解决方案。它有其自身的一系列限制，对于成功应用至关重要。
材料和工具限制
标准SPS工艺要求模具和（理想情况下）样品都具有导电性。虽然绝缘体可以烧结，但这需要仔细的模具设计，因为热量必须从模具传递到粉末。该工艺也主要限于使用石墨工具，石墨工具具有温度和压力限制。
温度梯度
由于加热源于电流流动，实现完美的温度均匀性可能具有挑战性。大型样品的表面和核心之间可能存在温度梯度，这必须在工艺设计中加以考虑。
“等离子体”之争
值得注意的是，虽然“放电等离子烧结”一词被广泛使用，但样品中是否存在持续的整体等离子体是一个科学争议的话题。然而，火花放电和颗粒界面局部加热的实际效应已得到充分证实，并且是该技术独特优势的原因。
如何将其应用于您的目标
选择烧结方法完全取决于您材料的预期结果。
- 如果您的主要重点是快速原型制作或开发新型材料：SPS是理想的选择，因为它速度极快，并且能够创建独特的非平衡微观结构。
- 如果您的主要重点是生产高密度、纳米结构部件：SPS擅长在保持细晶粒尺寸的同时实现完全致密化，这对于增强机械性能至关重要。
- 如果您的主要重点是经济高效地生产简单、大型部件：如果不需要SPS独特的微观结构优势，传统热压烧结或常规炉烧结可能更适合。
最终，放电等离子烧结通过其独特而快速的能量输送，对材料的微观结构提供了无与伦比的控制水平。
总结表：
| 阶段 | 关键行动 | 目的 |
|---|---|---|
| 1. 样品装载和抽真空 | 将粉末装入石墨模具，创建真空 | 防止氧化，为加热做准备 |
| 2. 施加压力 | 通过电极施加单轴压力 | 压实粉末，确保电接触 |
| 3. 脉冲电流加热 | 将脉冲直流电直接施加到粉末上 | 通过焦耳加热和火花放电快速加热 |
| 4. 致密化和冷却 | 短暂保持温度，然后快速冷却 | 在抑制晶粒生长的同时实现完全致密化 |
