磁控溅射是一种物理气相沉积（PVD）技术，用于在基底上沉积薄膜。
它涉及使用磁场来增强工作气体的电离和随后目标材料的溅射，然后将其沉积到基底上。
由于热负荷极小，这种工艺对各种材料和基底（包括热敏基底）都特别有效。
用于薄膜沉积的磁控溅射工艺的 5 个关键步骤
设置和初始化

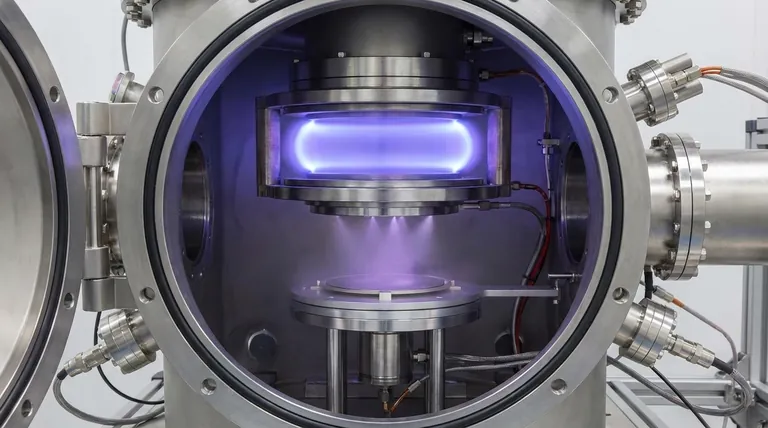

准备一个带有两个电极的真空室，其中一个电极是安装在阴极上的目标材料。
惰性气体，通常是氩气，以低压引入真空室。
在电极之间施加高压，使气体电离并启动辉光放电。
磁控管激活
一组磁铁位于阴极/目标下方。
磁场与电场相互作用，产生 E×B 漂移，从而捕获目标附近的电子，提高气体的电离率。
溅射
电离气体（等离子体）加速离子撞向目标。
这些离子撞击靶材，使原子或分子从靶材表面射出（溅射）。
沉积
溅射材料穿过真空，沉积到基底上，形成薄膜。
磁场增强
磁场在磁控溅射中起着至关重要的作用，它能将电子限制在靶材附近。
这种限制增加了电子路径长度，从而提高了工作气体电离的概率。
由此产生的高等离子体密度提高了溅射速率，与缺乏磁约束的其他 PVD 方法相比，该工艺更加高效。
与各种材料的兼容性
磁控溅射的一个显著优势是与多种材料兼容，包括金属、合金和化合物。
这种多功能性是由于该工艺不需要熔化或蒸发源材料，而熔化或蒸发源材料对于某些材料来说可能具有挑战性。
工业应用
磁控溅射广泛应用于半导体制造、光学和微电子等行业。
它能够在基底上沉积均匀、高质量的薄膜，这对电子设备和光学镀膜的性能至关重要，因而备受青睐。
热负荷最小
该工艺只需对基底进行最低限度的加热，这对热敏材料或复杂形状的基底尤其有利。
这一特性允许在各种基底上进行沉积，包括塑料、纺织品和精密电子元件。
总之，磁控溅射是一种复杂的 PVD 技术，它利用磁场来增强沉积过程，使其在材料科学和工业领域的广泛应用中具有高效率和多功能性。
