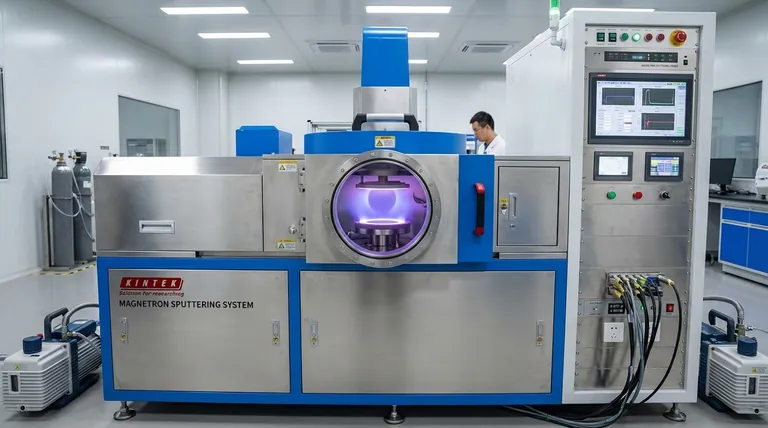

什么是磁控溅射技术？高质量薄膜沉积指南

本质上，磁控溅射是一种高度受控的真空沉积技术，用于制造薄膜。它通过产生惰性气体（如氩气）等离子体，并利用电场和磁场的战略组合来工作。电场加速带正电的惰性气体离子轰击源材料（“靶材”），将原子从其表面物理击出，这些原子随后移动并沉积到基板上以形成涂层。

磁控溅射的关键创新在于它利用磁场将电子限制在靶材附近。这极大地提高了等离子体的效率，与其它溅射方法相比，能在更低的压力和温度下实现更快的沉积速率。

核心机制：分步解析

要理解磁控溅射的工作原理，最好将其想象为在真空室中发生的一系列受控物理事件。

步骤1：创造环境（真空和气体）

整个过程在高真空室中进行。这对于去除可能干扰薄膜的空气和其他污染物至关重要。

一旦达到真空，就会引入少量、精确控制的惰性气体，最常见的是氩气 (Ar)。这种气体提供将被电离以启动过程的原子。

步骤2：点燃等离子体（电场）

将高负电压施加到靶材上，靶材是您希望沉积的源材料。腔室壁或单独的电极充当阳极。

这种强电场使氩气带电，从氩原子中剥离电子，产生自由电子和带正电的氩离子混合物。这种电离气体就是等离子体，通常表现为特征性的辉光放电。

步骤3：轰击（离子加速）

带正电的氩离子 (Ar+) 被强烈吸引到带负电的靶材。它们加速冲向靶材，以显著的动能撞击其表面。

这种高能碰撞是一个纯粹的物理过程。它具有足够的力将单个原子从靶材中击出，即“溅射”出来。

步骤4：沉积（薄膜形成）

被溅射出的原子从靶材中射出，并以直线穿过低压腔室。

当这些原子到达基板（被涂覆的物体）时，它们在其表面凝结。随着时间的推移，这种原子凝结会堆积形成一层薄而致密且高度均匀的薄膜。

“磁控”优势：磁场为何至关重要

磁场的加入使标准溅射转变为更有效的磁控溅射。磁体通常放置在靶材后面。

捕获电子以实现最大效率

磁场被配置为与靶材表面平行。该磁场捕获轻质电子，迫使它们在靠近靶材的区域内呈螺旋形或摆线形路径运动。

如果没有磁场，电子会迅速逃逸到阳极。通过捕获它们，它们的路径长度增加了几个数量级。

创建更致密、局部化的等离子体

当这些被捕获的电子在靶材附近螺旋运动时，它们与中性氩原子碰撞并使其电离的机会大大增加。

这种作用在靶材正前方，即最需要的地方，产生了一个非常致密的、自持的等离子体。这是该技术高效率的核心原因。

结果：更快、更冷的沉积

致密的等离子体导致靶材上的离子轰击速率大大提高。这导致沉积速率显著加快。

此外，由于高能电子被限制在靶材附近，基板免受过度的电子轰击。这使得基板保持较低温度，使该工艺成为涂覆塑料和聚合物等热敏材料的理想选择。

了解权衡和关键参数

尽管功能强大，磁控溅射是一个复杂的过程，需要考虑重要因素。

过程控制和可重复性

最终薄膜的质量——其密度、附着力和应力——在很大程度上取决于对气体压力、电压、电流以及磁场强度和形状等参数的精确控制。

“跑道”侵蚀

限制等离子体的磁场并非完全均匀。这导致靶材在特定区域（通常呈椭圆形或“跑道”状）侵蚀得更快。这会影响工艺稳定性，并意味着并非所有靶材材料都得到有效利用。

靶材要求

在其最常见的形式——直流 (DC) 磁控溅射中，靶材必须是导电的。对于沉积绝缘或陶瓷材料，需要一种更复杂的变体，称为射频 (RF) 溅射。

为您的应用做出正确选择

通过了解其主要优点，您可以将磁控溅射应用于广泛的领域。

• 如果您的主要关注点是精度和密度：该技术非常适合制造高质量的光学涂层、硬质保护层以及具有特定电学性能的薄膜。
• 如果您的主要关注点是速度和吞吐量：高沉积速率使磁控溅射成为半导体和电子行业金属化的首选。
• 如果您的主要关注点是涂覆敏感材料：该工艺的低温特性允许将高性能薄膜沉积到聚合物、柔性基板和其他无法承受高温的材料上。

最终，磁控溅射在原子层面提供了对薄膜生长的卓越控制。

总结表：

主要特点	描述	优点
磁场	将电子限制在靶材附近。	产生致密等离子体，实现更快、更高效的沉积。
低温工艺	基板免受过热影响。	非常适合涂覆塑料等热敏材料。
高质量薄膜	生产致密、均匀且附着力良好的涂层。	非常适合光学、保护和电子应用。
多功能材料	可沉积金属、合金和陶瓷（通过射频溅射）。	适用于广泛的工业和研究需求。
