物理气相沉积（PVD）涂层的厚度是多少？优化涂层性能的指南

物理气相沉积（PVD）涂层的厚度不是一个单一的固定值。 相反，它是一个高度可控的参数，通常范围从几纳米（nm）到几微米（µm），或称微米。精确的厚度是根据应用的特定性能要求设计的，例如耐磨性、耐腐蚀性或所需的光学特性。

核心要点是，PVD涂层厚度是一个关键的设计选择，而不是一个固有属性。它涉及在增强部件性能与管理内应力、尺寸公差和制造成本等因素之间进行有意的权衡。

为什么PVD厚度是一个可控变量

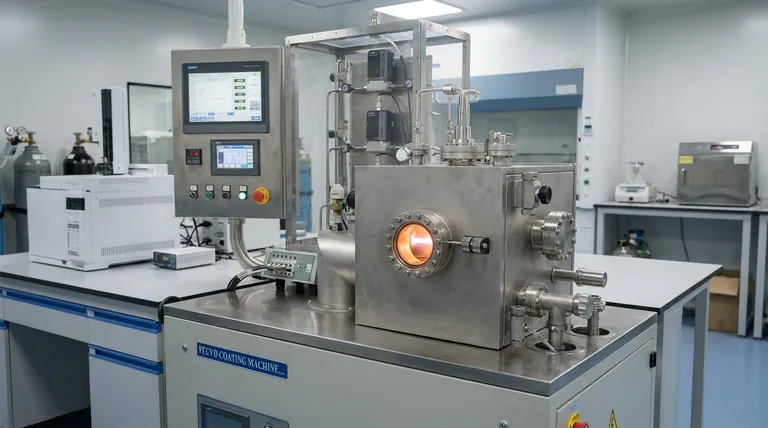

物理气相沉积包括溅射和热蒸发等工艺。在这些方法中，原子从源材料中脱离，并在真空中沉积到基材上。最终厚度是工艺控制的直接结果。

影响厚度的关键因素

最关键的因素是沉积时间。基材暴露在蒸汽流中的时间越长，涂层就越厚。

另一个关键因素是沉积速率。这通过调整工艺参数来控制，例如施加到溅射靶材的功率或蒸发源的温度。

最后，部件在真空室内的几何形状和定位会影响最终厚度及其在整个表面的均匀性。

厚度在应用性能中的作用

指定的厚度与涂层的预期功能直接相关。为一种目的设计的涂层可能完全不适用于另一种目的。

薄涂层（纳米到约1 µm）

光学和电子应用通常需要极薄、精确的层。例如，镜片上的抗反射涂层或半导体中的导电层是以纳米级精度构建的。

中等到厚涂层（约1 µm到10+ µm）

需要较厚的涂层才能满足要求高耐磨性和耐腐蚀性的应用。切削工具、发动机部件和工业模具通常会涂覆几微米的硬质材料，如氮化钛（TiN），以延长其使用寿命。

理解权衡和局限性

选择正确的厚度需要在性能提升与潜在缺点之间取得平衡。简单地应用更厚的涂层并不总是更好。

内应力和附着力

随着PVD涂层变厚，薄膜内部会积累内应力。过度的应力可能导致开裂、分层或剥落，从而导致涂层完全失效。

尺寸公差

涂覆涂层会在部件表面增加材料。对于高精度部件，较厚的涂层可能会改变尺寸，使其超出所需的公差，影响其在组件中的配合和功能。

PVD的“视线”限制

与具有良好“包覆”复杂形状能力的化学气相沉积（CVD）不同，PVD是一种视线工艺。这使得在具有隐藏表面或内部孔腔的复杂几何形状上实现均匀的涂层厚度变得具有挑战性。

为您的目标做出正确的选择

您的目标应用决定了理想的涂层厚度。考虑您需要实现的主要目标。

• 如果您的主要重点是切削工具或模具的耐磨性： 通常需要2-5 µm范围内的较厚涂层，以提供持久的耐磨损和摩擦屏障。
• 如果您的主要重点是光学性能，如抗反射： 您需要极薄、精确控制的层，通常小于100纳米。
• 如果您的主要重点是部件的耐腐蚀性： 1-3 µm的致密、无孔涂层通常足以将基材与环境隔离。
• 如果您的主要重点是涂覆复杂部件的内部表面： 您必须考虑PVD的视线特性是否是一个限制，以及像CVD这样的工艺是否更合适。

最终，选择正确的PVD厚度是一项关键的工程决策，它直接影响最终产品的性能、可靠性和成本。

摘要表：

目标应用	典型厚度范围	关键考虑因素
耐磨性（例如，切削工具）	~2 - 5+ µm	平衡耐用性与内应力。
耐腐蚀性	~1 - 3 µm	需要致密、无孔的层。
光学/电子（例如，AR涂层）	< 100 nm	要求纳米级精度。
通用功能涂层	~1 - 10 µm	厚度是主要的设​​计变量。
