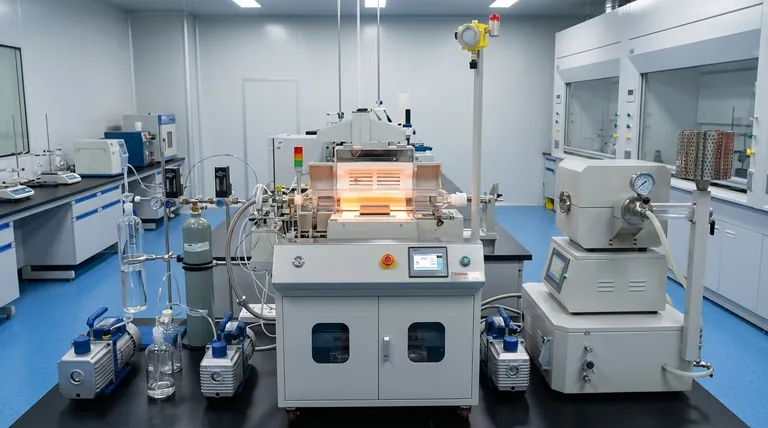

晶体生长中的气相生长技术是什么？实现无与伦比的纯度和精度

本质上，气相生长是一系列先进的技术，通过将气态材料沉积到表面上来制造高质量晶体。与从液体熔体中生长晶体的方法不同，这个过程逐层（通常是逐原子）构建晶体，从而形成具有卓越纯度和完美平坦表面的结构，非常适合现代电子产品和材料科学。

气相生长的核心原则是用速度换取精度。通过精确控制气态原子或分子在衬底上的沉积，该技术实现了结构完美度和纯度，这是更快的批量生长方法无法达到的。

基本原理：从气体到固体

气相生长技术都基于一个三步相变过程，从气体转变为高度有序的固体。

气态前驱体

首先，用于晶体生长的材料必须以蒸汽形式存在。这可以通过加热固体或液体源直至其蒸发，或使用会反应形成所需材料的前驱体气体来实现。

输送到衬底

然后，这种蒸汽被输送（通常在真空或受控气氛室中）到一个准备好的表面，称为衬底。衬底充当新晶体形成的基底。

冷凝和生长

当热气体分子或原子接触到较冷的衬底时，它们会失去能量，减速并冷凝。在精确控制的条件下，这些原子会排列成重复的有序晶格，从而形成高质量的晶体层。

气相生长的主要类型

虽然原理相同，但产生和沉积蒸汽的方法分为两大类。

物理气相沉积 (PVD)

PVD 涉及物理过程来产生蒸汽。固体“靶”材料受到高能离子轰击（溅射）或在真空中加热直至蒸发。产生的蒸汽然后沿直线传播并凝结在衬底上。这是一种直接的物理材料转移。

化学气相沉积 (CVD)

CVD 使用化学反应来形成晶体。将一种或多种前驱体气体引入反应室。这些气体在热衬底表面分解或反应，沉积所需的固体材料并形成挥发性副产物，然后将其去除。

了解权衡

选择生长技术需要清楚地了解其固有的优点和缺点。气相生长功能强大，但并非普遍适用。

优点：无与伦比的纯度和完美性

由于材料是逐原子构建的，因此杂质或结构缺陷被困在晶格中的机会要少得多。这就是为什么气相生长能够生产出具有完美光滑表面和低缺陷率的晶体，如参考材料中所述。

优点：薄膜控制

该技术对厚度具有无与伦比的控制，可精确到单个原子层。这种精度对于制造现代半导体器件、LED、太阳能电池和保护涂层至关重要。

缺点：复杂性和成本

气相生长系统通常需要昂贵的超高真空室、精确的温度和气体流量控制器以及纯净的前驱体材料。初始投资和运营成本远高于许多批量生长方法。

缺点：生长速度较慢

一次一个原子层地构建晶体本质上比从熔融液体池中拉出大晶体要慢。对于需要大型块状晶体的应用，由于所需时间，气相生长通常不切实际。

为您的应用做出正确选择

是否使用气相生长的决定完全取决于您的最终目标，即在质量需求与速度和成本限制之间取得平衡。

• 如果您的主要重点是高性能电子产品或光学器件：气相生长是制造晶体管、激光器和传感器所需的高度纯净、无缺陷薄膜的明确选择。
• 如果您的主要重点是快速生产大型块状晶体：熔体生长技术（如直拉法或布里奇曼法）几乎总是更实用且更具成本效益。

最终，选择气相生长是优先考虑结构完美性和原子级控制的决定。

总结表：

特点	物理气相沉积 (PVD)	化学气相沉积 (CVD)
过程	物理蒸发/溅射	前驱体气体的化学反应
控制	非常适合薄膜	在复杂成分方面表现优越
应用	冶金、光学	半导体、LED、太阳能电池
主要优点	直接材料转移	高纯度、共形涂层
