在氧化气氛中，对于最高温度，二硅化钼 (MoSi2) 加热元件是更优的选择。这些特种陶瓷基元件专为在富氧环境中茁壮成长而设计，能够通过在其表面形成一层受保护的、自修复的玻璃层，达到高达 1900°C 的元件温度。
在氧化气氛中实现高温性能的关键不在于抵抗氧化，而在于控制氧化。最好的材料，如二硅化钼 (MoSi2) 和碳化硅 (SiC)，利用可用的氧气形成一层稳定、不导电且具有保护性的表面层，从而防止元件进一步降解。
为什么氧化气氛是一个挑战
在高温下，大多数材料会与氧气发生剧烈反应。这个过程被称为氧化，是标准金属加热元件在高温空气炉中灾难性失效的主要原因。
氧化的基本问题
将氧化视为一种受控燃烧的形式。对于大多数金属而言，这个过程是破坏性的和连续的。形成的氧化层通常是片状且多孔的，不提供任何保护，并允许氧气继续消耗材料，直到元件断裂。
自修复解决方案
性能最佳的高温元件将这个问题转化为解决方案。它们由材料制成，这些材料在与氧气反应时会形成一层不渗透且稳定的保护层。该层有效地将核心元件与气氛隔离，阻止进一步氧化。
首选：二硅化钼 (MoSi2)
当您的工艺要求在空气或富氧环境中达到尽可能高的工作温度时，MoSi2 是行业标准材料。
MoSi2 的工作原理
MoSi2 的“魔力”在于其硅成分。当元件在氧气存在下加热时，其表面会形成一层薄薄的纯二氧化硅玻璃（二氧化硅，SiO2）。这种玻璃层非常稳定、不导电，并且如果出现任何裂纹或缺陷，会立即重新形成，使其具有“自修复”能力。
最高工作温度
MoSi2 元件的最高温度可达 1900°C (3450°F)。需要注意的是，这是元件的最高额定温度；炉子的实际工作温度通常会略低一些，为了实现长使用寿命，通常在 1700°C 至 1850°C 范围内。
关键特性
除了耐温性之外，MoSi2 还允许非常高的功率密度。这意味着使用这些元件制造的炉子可以极快地加热，这对许多实验室和生产过程来说是一个显著优势。
可靠的替代品：碳化硅 (SiC)
对于不需要 MoSi2 极端高温的广泛高温应用，碳化硅 (SiC) 是一种坚固且广泛使用的替代品。
相似的保护机制
与 MoSi2 一样，SiC 元件在氧化气氛中加热时也会形成一层受保护的二氧化硅 (SiO2) 层。这使其在空气中具有出色的性能和使用寿命。
工作温度范围
SiC 元件通常用于高达 1600°C (2900°F) 的炉温。虽然这低于 MoSi2，但它涵盖了陶瓷、冶金和研究领域中大多数高温应用的要求。
了解取舍
选择正确的元件不仅仅是关于最高温度。您必须考虑材料的物理特性和潜在的失效模式。
MoSi2 的脆性
MoSi2 是一种金属陶瓷（陶瓷-金属复合材料），在室温下极其脆。元件在安装过程中必须小心处理，并且容易受到机械冲击。它们只有在非常高的温度下才会具有延展性。
MoSi2 “虫蛀”氧化
在大约 400°C 至 700°C 的特定低温范围内，MoSi2 可能会发生称为“虫蛀氧化”的破坏性现象。如果长时间保持在此范围内，元件可能会迅速解体。因此，使用 MoSi2 的炉子在设计上必须快速通过此温度范围。
SiC 元件老化
在其使用寿命中，SiC 元件的电阻会逐渐增加。这是一个自然的衰老过程，必须加以管理。电源系统必须能够随着时间的推移增加电压，以维持所需的功率输出和炉温。
为您的应用做出正确的选择
您的选择必须以您的工艺的具体温度和操作要求为指导。
- 如果您的主要重点是达到尽可能高的温度（1600°C 至 1850°C）：二硅化钼 (MoSi2) 是明确的，通常也是唯一选择。
- 如果您的主要重点是在高达 1600°C 时保持稳健的性能：碳化硅 (SiC) 是 MoSi2 的一个出色、可靠且机械强度更高的替代品。
- 如果您的主要重点是低于 1400°C 的温度：FeCrAl（例如 Kanthal A-1）等高性能合金是氧化气氛中最具成本效益和最可靠的解决方案。
最终，选择正确的加热元件是根据材料的独特特性来匹配您高温工艺的精确需求。
摘要表：
| 元件类型 | 最高工作温度 (°C) | 关键特性 | 最适用于 |
|---|---|---|---|
| 二硅化钼 (MoSi2) | 1900°C | 自修复二氧化硅层 | 最高温应用 (1600-1850°C) |
| 碳化硅 (SiC) | 1600°C | 保护性 SiO2 层 | 高达 1600°C 的稳健性能 |
| FeCrAl 合金 | 1400°C | 高成本效益 | 低于 1400°C 的温度 |
需要专家指导来为您的特定高温工艺选择正确的加热元件吗？ KINTEK 专注于实验室设备和耗材，以精确的加热解决方案服务于实验室需求。我们的团队可以帮助您在 MoSi2、SiC 和其他元件之间进行选择，以优化您的炉子性能和使用寿命。 立即联系我们 获得个性化咨询，了解我们的专业知识如何提高您实验室的效率和成果！

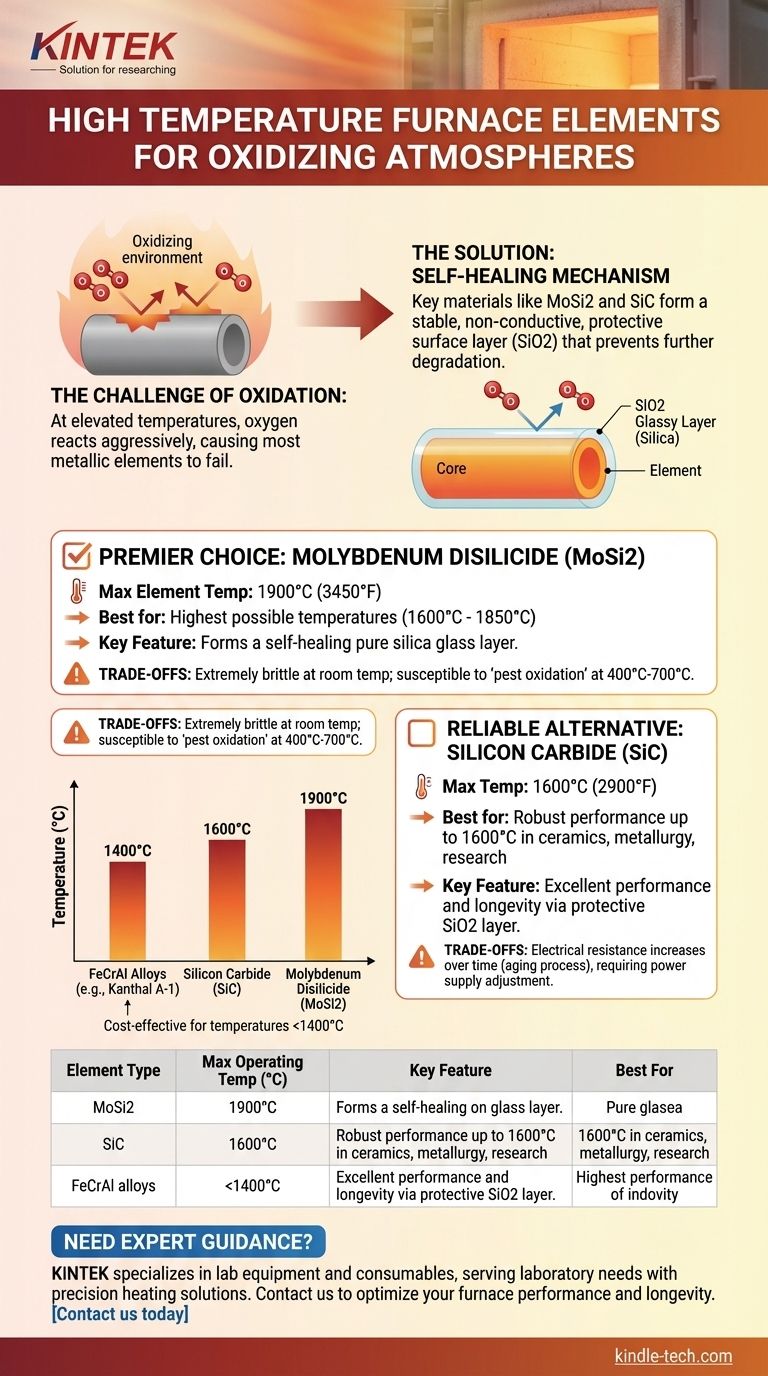

图解指南
