恰恰相反，您的前提是一个常见且可以理解的误解。石墨是非金属，但它是优良的导电体。它导电的能力直接源于其独特的原子结构，该结构使一些电子可以自由移动并携带电流。
石墨导电的核心原因是其层状结构。在每一层内，每个碳原子只用其四个外层电子中的三个进行成键，留下第四个电子“离域化”，并可以在整个层内自由移动，形成一个可以携带电荷的移动电子海。
基础：碳的同素异形体
要理解石墨，我们首先必须了解碳。同素异形体是同一种元素的不同结构形式，这些不同的结构赋予了它们截然不同的性质。
### 什么是同素异形体？
同素异形体是元素可以采取的特定物理形式。对于碳而言，最著名的两种同素异形体是金刚石和石墨。
尽管两者都是纯碳构成的，但它们的原子排列方式不同。这种原子排列的差异是其中一种成为已知最坚硬的天然材料和绝缘体（金刚石），而另一种是柔软、光滑且导电（石墨）的唯一原因。
石墨导电的原子原因
解释在于每个碳原子如何与其邻居成键。一个碳原子有四个可用于成键的外层电子（价电子）。
### 石墨中的 sp² 杂化
在石墨中，每个碳原子使用其四个价电子中的三个与另外三个碳原子形成牢固的共价键。
这种键合模式被称为sp² 杂化，它形成了一个由相互连接的六边形构成的扁平碳原子平面。这就形成了我们现在所知的单层石墨烯。
### 关键：离域电子
关键在于第四个价电子的去向。该电子不用于面内强键中。
相反，该电子存在于碳片平面上方和下方的轨道中。这些轨道从层中的所有原子延伸并重叠，形成一个连续的“云”或离域电子海。
由于这些电子不束缚于任何单个原子，它们可以自由地沿着二维片层移动。当施加电压时，这些移动的电子流动，产生电流。
### 对比：金刚石的结构
在金刚石中，每个碳原子使用其全部四个价电子与四个其他碳原子在刚性的三维四面体晶格中成键。这被称为sp³ 杂化。
由于所有电子都被锁定在牢固的共价键中，因此没有自由或离域的电子可以移动。这就是金刚石是优良的电绝缘体的原因。
理解权衡：各向异性
石墨的导电性在所有方向上都不是均匀的。这种性质的方向依赖性被称为各向异性。
### 沿层方向的高导电性
石墨在与其碳片平行的方向上导电性极好。这是因为离域电子可以沿着这些二维平面自由而快速地移动。
### 层间导电性差
石墨的各个片层相互堆叠，并由非常弱的作用力（范德华力）结合在一起。层间没有牢固的键或电子通路。
因此，电子很难从一层跳到另一层。这使得石墨在垂直于其片层的方向上导电性很差。
这对您的项目有何影响
了解这一原理可以帮助您为工作选择合适的材料，因为石墨的独特性能使其适用于非常具体的应用。

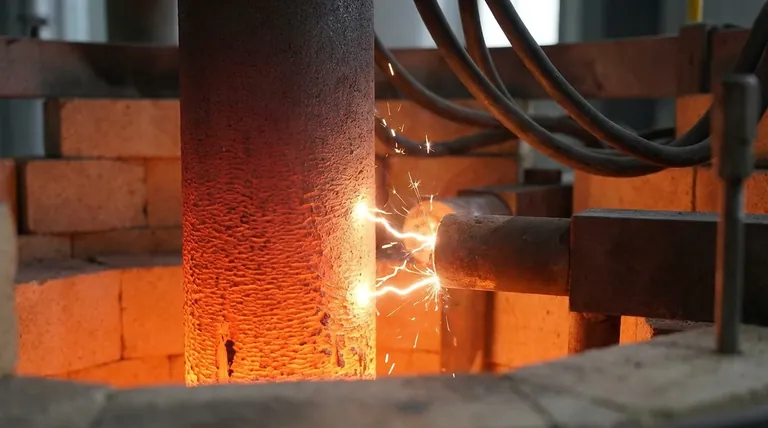

- 如果您的主要重点是制造电极： 石墨是理想的选择，因为它具有高导电性、低成本以及承受极端高温的能力，使其非常适合电弧炉和电池。
- 如果您的主要重点是寻找干性润滑剂： 石墨层之间的弱键使它们能够以很小的力相互滑动，使其成为锁具或高温机械的优良固体润滑剂。
- 如果您的主要重点是电气绝缘： 您必须选择另一种材料。金刚石等其他碳同素异形体，或陶瓷和聚合物等更实用的材料，被用于此目的，因为它们的电子是紧密结合的。
最终，材料的电学性质取决于其电子的自由度，这是其原子结构的直接结果。
总结表：
| 性质 | 石墨 | 金刚石 |
|---|---|---|
| 导电性 | 优良导体（层内） | 优良绝缘体 |
| 原子键合 | sp² 杂化（每个原子3个键） | sp³ 杂化（每个原子4个键） |
| 电子行为 | 每个原子有1个离域电子自由移动 | 所有电子都锁定在共价键中 |
| 导电方向 | 各向异性（沿层高，层间低） | 各向同性（所有方向均绝缘） |
