了解钨真空炉
探索钨真空炉的功能和意义钨真空炉 在实验室环境中的功能和意义。深入了解钨真空炉的核心部件和运行机制,包括钨坩埚和样品热区在各种热处理应用中的作用。
钨炉 - 系统操作和功能
钨真空炉(如 KinTek 的系列产品)具有先进的操作功能,现代化的触摸屏人机界面(HMI)显示屏为其提供了便利。该界面使用户能够有效地控制真空炉的所有功能,包括抽气、气体处理和排气,提高了实用性。人机界面显示屏可显示多个屏幕,包括运行状态、联锁显示和阀门状态。
人机界面便于控制自动抽气和冷却程序。该程序经过精心设计,可消除炉腔中的残余氧气,从而延长热区的使用寿命并降低氧化风险。
什么是真空炉?

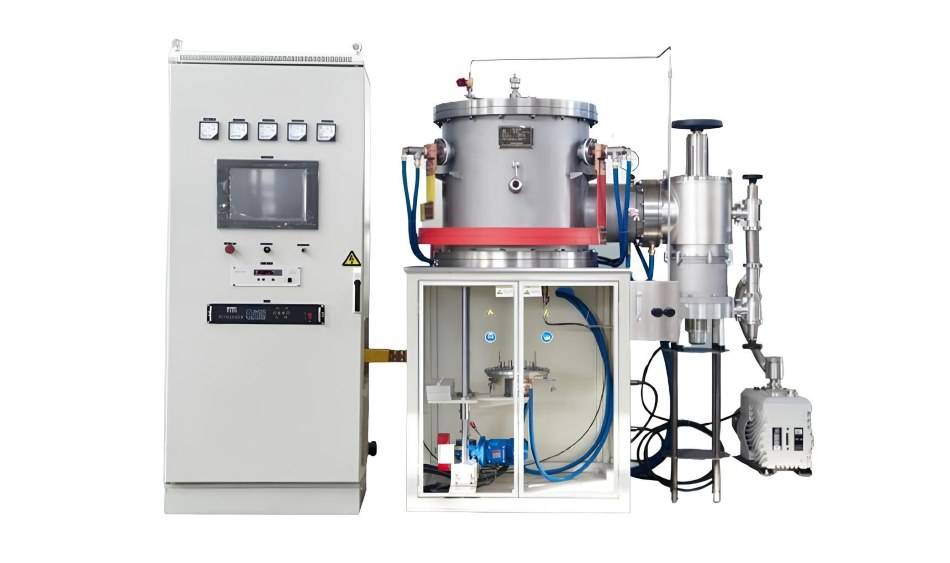

真空炉由三个主要部件组成:高速扩散泵、容纳高温热区的真空室和控制柜。扩散泵拥有每分钟 180,000 升的惊人抽气速度,这对于在高温下有效管理高气体负荷至关重要。扩散泵通过一个大型直角真空阀与热区腔体相连,并配有一个旋片真空泵。通过真空规管可对前线压力进行监控。值得注意的是,室温下热区系统的基本压力徘徊在 1 x 10^-6 托左右。

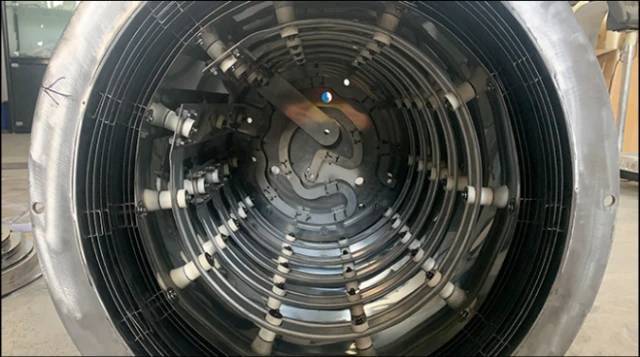

热区
热区是真空炉的核心部件。热区由钼棒元件组成,一旦系统达到足够的真空度,热区就会被电阻加热。在真空条件下工作时,热区内的温度可超过 1300°C(2372°F)。真空炉的控制通过带可编程逻辑控制器 (PLC) 的触摸屏面板实现,操作员可根据具体任务选择并执行预编程的温度/时间曲线。此外,压力和温度在系统内的不同位置受到持续监控和显示。控制柜中装有变压器、接触器和保险丝等重要部件。
钨炉 - 服务要求
所有实验室真空炉都需要三相电源、冷冻水供应和排水、用于排气的氩气、工艺气体供应和排气管道。
钨真空炉概述
实验室真空炉配备钨坩埚或平面样品热区,可在真空、氮气或氢气环境下进行热加工、热处理、退火和真空烧结。
KinTek 真空炉提供各种钨热区,以满足各种应用的需要。这些真空炉在惰性气氛中的常压下运行,极限真空度为 5 x 10^-2 mBar,可确保各种实验室工艺的最佳性能。
KinTek 先进的钨炉系列
了解 KinTek 钨真空炉系列提供的尖端功能和用户友好界面。了解现代化的触摸屏人机界面显示如何增强对钨炉功能的控制,从抽气、气体处理到排气,确保高效无忧的操作。
真空炉
KinTek 生产工作压力低至 10-11 托(mBar)的真空炉。这些真空炉的工作温度从室温到最高温度分别为钨热区 3000 ℃ (5432 °F)和石墨热区 2200 ℃ (3992 °F),真空度大约为 10-2 托/米巴。
真空炉由一个密封炉腔和一个抽气系统组成,抽气系统用于排除炉腔中的空气和气体。在炉腔内,加热器在真空条件下对产品进行加热和处理。
针对不同行业,KinTek 提供先进的钨炉系列,其中包括高温钼绕马弗炉,在氢气、离解氨、成型气体或任何其他还原气氛中的温度可达 1800°C。该炉具有预热段、粘结剂去除段、多区控制、低露点或高露点功能以及交钥匙自动推进系统等特点,使其成为适用于以下各种工艺的多功能问题解决工具:
- 耐火金属
- 粉末金属
- 技术陶瓷
- 玻璃成型
- 核燃料处理
- 烧结
- 金属化
- 烧结和共烧
- 退火
- 钎焊
- 减重
窑炉重量的减轻对手工浇注操作尤为重要。与壳式炉和铝框炉相比,KinTek 炉的前后检查和检修面板均可拆卸,因此更易于维护,维修成本更低。它们的构造考虑到了耐用性,确保了炉子的使用寿命。此外,它们的工作频率为 3,000 至 10,000 赫兹,能最大限度地利用电能。KinTek 熔炉非常适合应用于原型铸造、小批量铸造、贵金属精炼和铸造、实验室操作以及任何需要相对少量熔融金属的地方。
钨炉 - 系统操作和功能
KinTek 实验室真空炉系列通过现代化的触摸屏 HMI 显示屏提供用户友好界面。该界面可控制钨炉的所有功能,包括抽气、气体处理和排气,从而提高了易用性。多个屏幕可显示操作、联锁显示和阀门状态。
人机界面便于控制自动抽气和冷却程序。该程序旨在清除炉腔中的残余氧气,从而延长热区的使用寿命并防止氧化。
主要特点和技术规格
深入了解钨真空炉的主要特点和技术规格,包括温度能力、基本压力、斜率和过程控制选项。了解顶部装载炉腔、水冷设计和完全联锁系统的优势,以提高安全性和便利性。
钨真空炉概述
配备钨坩埚或平面样品热区的实验室真空炉具有多种热处理功能,包括热处理、退火和真空烧结。这些炉子可在受控真空、氮气或氢气环境下运行,为各种科学应用提供精确的条件。
钨炉 - 主要功能
温度能力
- 温度高达 2600˚C,可实现材料研究和开发所必需的高温工艺。
基础压力
- 保持低于 5 x 10^(-2) mBar 的基本压力,确保最佳真空条件,实现可靠的性能。
斜率
- 每分钟约 120˚C 的快速升温速率促进了高效的加热和冷却循环,缩短了处理时间。
过程控制
- 利用笔记本电脑界面进行全面的数据记录和多步可编程热过程控制,提供灵活性和精确性。
炉腔设计
- 采用顶部装载炉腔,方便样品的放置和回收,提高工作流程效率。
冷却系统
- 全水冷式设计,配备不锈钢炉腔和炉盖,确保高效散热,延长设备使用寿命。
安全措施
- 带联锁传感器和全面保护联锁的电动炉盖可确保操作安全,适合大学和缺乏经验的操作人员使用。
自动气体处理
- 执行自动泵吹扫程序,清除腔室中的残余氧气,防止氧化并保持热区的完整性。
用户界面
- 用户友好型 HMI 触摸屏显示屏可对泵送、气体处理和排气等窑炉功能进行直观控制,提高了可用性。
联锁系统
- 完全联锁系统可确保用户和设备安全,最大限度地降低操作风险。
其他功能
- 支持在真空和大气压力下进行处理,可满足不同的实验要求。
- 可加热坩埚和晶片/平面样品,为各种研究应用提供多功能性。
钨炉 - 技术优势
钨的独特性能使其成为真空炉热区结构的理想材料:
- 高熔点: 钨的熔点为 3420ºC(6187ºF),可承受热加工过程中遇到的极端温度。
- 低蒸汽压: 高温下蒸气压低,可最大限度地减少污染,确保加工材料的纯度。
- 强度高: 热强度高,可在热应力下保持结构完整性。
- 低热膨胀: 热膨胀极小,降低了在加热和冷却循环过程中变形或开裂的风险。
- 高导热性: 促进炉腔内的高效热传导,使温度分布更均匀。
- 杨氏模量高: 具有出色的机械稳定性,对于精确控制样品环境至关重要。
- 耐腐蚀: 耐酸和熔融金属腐蚀,确保在苛刻的实验条件下经久耐用。
- 再结晶温度: 再结晶温度介于 1100º - 1400ºC (2012º - 2550ºF)之间,可在长期使用过程中保持结构完整性。
- 导电性: 具有良好的导电性,可精确控制加热过程。
- 粉末冶金生产: 主要采用粉末冶金方法生产,因此晶粒细小,机械性能优异。
钨真空炉为研究人员提供了一个可靠的多功能平台,用于先进材料的合成和表征,并能精确控制热加工参数和增强安全性能。
钨在真空炉中的应用
深入了解钨在真空炉环境中的各种应用,特别是它在确保结构完整性和高温稳定性方面的作用。探索辊轨组件等实际案例,展示钨在要求苛刻的热加工环境中的多功能性和可靠性。
实验室真空炉配有钨坩埚或平面样品热区,可在真空、氮气或氢气环境下进行热加工、热处理、退火和真空烧结。KinTek 真空炉提供一系列适用于各种应用的钨热区。钨炉系列的极限真空度为 5 x 10^-2 mBar,在惰性气氛中以大气压运行。这种设置确保了精密热加工的最佳条件。
钨的独特性能
形状保持
钨能在高温下保持形状,因此是理想的焊接电极。此外,钨还能进行超高温金刚石涂层,这对于需要极强耐热性的应用至关重要。气相沉积涂层炉利用钨丝均匀地传递高温,促进金刚石沉积。
高密度
钨的特定高密度可应用于辐射屏蔽、准直器、溅射靶材和军用惯性武器系统。与铅和金相比,钨的重量更轻,因此适用于航空航天压舱物和减震平衡部件。
合金选择和可加工性
尽管因其独特的熔点而导致合金选择有限,但钨合金(如重型合金)提供了可加工的形式。重型合金将钨与镍、铜或铁结合在一起,可压制和烧结成纯钨锻造产品无法比拟的形状,从而提高了各种应用的通用性。

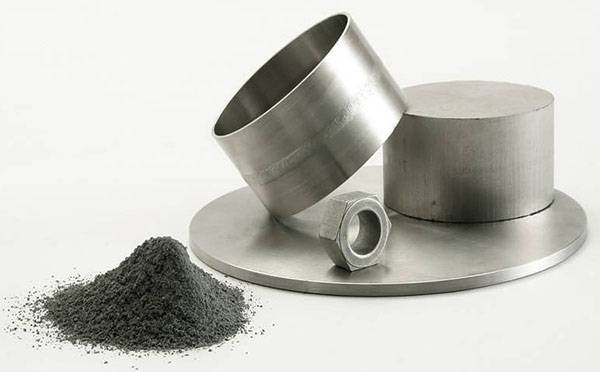

钨粉加工
钨粉被压制成各种形状和尺寸,然后在充满氢气的熔炉中以 2000 - 2500ºC (3630 - 4530ºF)的温度烧结。这种工艺可提高成品的密度和强度,确保在苛刻条件下的卓越性能。
应用范围广泛
除真空炉外,钨还广泛应用于各行各业:
- 照明: 钨因其耐热性而被用于白炽灯泡。
- 电气: 钨具有导电性和耐久性,可用于电气触点。
- 医疗: 钨为医疗设备提供 X 射线辐射屏蔽。
- 建筑: 钨的高强度和耐磨性可用于镗杆。
钨等级的特点
钨有多种合金组合,选择取决于工作温度和产品设计。这些牌号的特性决定了它们是否适用于特定应用,以确保最佳性能和使用寿命。
真空炉应用
钨的特殊性能使其在工作温度高于 1315ºC (2400ºF)的真空炉中不可或缺。它能确保高温下的结构完整性,防止材料降解。值得注意的是,在传统材料可能失效的高温环境中,钨轴在辊轨组件中的应用充分体现了其可靠性。
总而言之钨的独特属性使其成为现代工业和高科技应用的基石,尤其是在可靠性和性能至关重要的真空炉环境中。钨的多功能性和耐用性将继续推动各行各业的创新,确保热加工及其他领域的进步。
