高温真空炉：分类、应用和组件

高温真空炉的分类

电阻式高温真空炉

电阻式高温真空炉利用电热丝产生热量，然后通过辐射将热量传导给材料。这种方法用途广泛，适用于多种材料。这种炉子的核心是电热丝，其设计可承受极端温度，通常可高达 3000°C （5432°F）。这种能力确保该炉能够满足热处理、烧结、钎焊和退火等高温工艺的严格要求。

该炉的突出特点之一是能够实现整个工件的均匀加热。这种均匀性对于生产具有一致特性的高质量材料至关重要，而这对于精度和可靠性要求极高的行业来说至关重要。炉内保持的真空气氛在防止氧化方面起着关键作用，而氧化是导致缺陷和降低最终产品质量的常见问题。通过消除氧气，真空炉可确保被加工材料保持纯净、不受污染。

在超高温应用领域，例如温度超过 2000°C 的应用领域，电阻式高温真空炉已被证明是不可或缺的。尽管在这种极端条件下会遇到很多技术挑战，但这种炉子仍凭借可靠的性能和卓越的效果占据了一席之地。它在市场上的主导地位得益于其坚固的设计和一丝不苟的制造细节。

电阻式高温真空炉不仅是一种工具，更是先进材料加工技术的基石。它能在真空条件和如此高的温度下工作，是电子元件制造、陶瓷材料烧结等各种工业应用的理想选择。随着对高性能材料需求的不断增长，该炉在满足这些需求方面的重要性也将与日俱增。

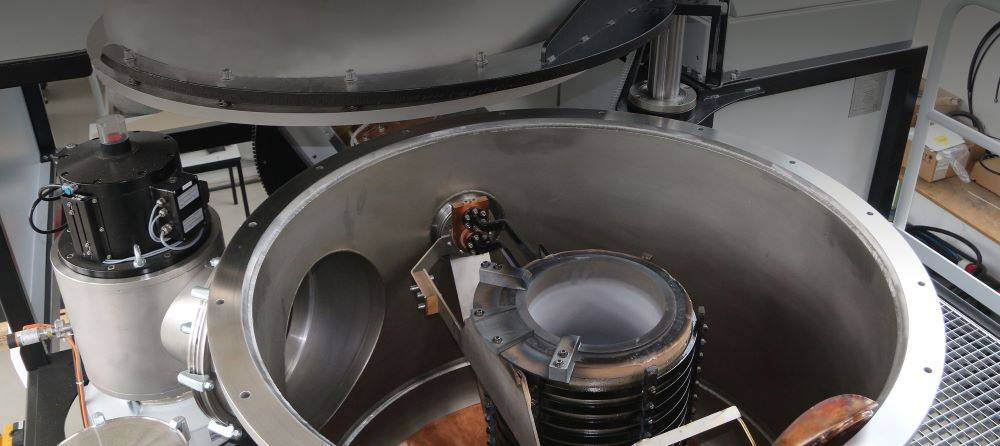

真空炉

感应高温真空炉

感应高温真空炉利用电磁感应产生热量，这种工艺对金属材料的熔化和铸造特别有效。这种炉子的工作原理是产生一个高频磁场，在金属内部感应电流，使金属迅速升温。这种炉子的设计温度可高达 2000℃，因此适用于广泛的应用领域。

感应高温真空炉的主要优势之一是能够在高真空环境下运行。这一特性对于熔化易氧化或污染的金属至关重要，可确保最终产品的纯度和完整性。真空系统包括一个高真空分子泵装置，可提高熔炉的真空度，从而提高熔化质量并降低杂质风险。

炉腔通常由不锈钢制成，采用水冷设计，不仅能承受高温，还能确保设备的使用寿命。此外，炉腔还配有石英观察窗，操作人员可以在不影响真空环境的情况下监控熔化过程。这种实时观察功能特别适用于熔化和铸造操作过程中的精确控制和调整。

感应高温真空炉广泛应用于各行各业，包括镍和特种钢、精密合金、活性金属、高温合金和磁性材料的生产。它们也是真空精密铸造小部件的理想选择，因此在需要高质量纯金属部件的研究和工业环境中不可或缺。

总之，感应高温真空炉能够在受控真空环境下实现高温，确保金属熔炼和铸造工艺的纯度和精度，因而脱颖而出。其先进的设计和广泛的应用使其成为研究和工业生产的重要工具。

电子束高温真空炉

电子束高温真空炉的工作原理是引导高速电子流在受控真空环境中产生高热。该技术特别擅长于提供精确的局部热量，是高级表面处理应用的理想选择。这种炉子的主要用途是金属材料的表面处理，它可以实现均匀加热，而没有氧化或污染的风险，这在非真空环境中往往是一个令人担忧的问题。

该炉的突出特点之一是能够制备高质量薄膜。通过控制电子束的强度和方向，它可以在各种基底上沉积出具有优异均匀性和附着力的薄膜。这种能力在电子等行业中至关重要，因为在这些行业中，精确地涂覆保护性或功能性涂层可以显著提高元件的性能。

电子束高温真空炉还具有高度的通用性，能够处理金属以外的多种材料。例如，它可用于陶瓷材料的烧结，真空环境可防止形成不需要的化合物，并确保最终产品的纯度。这种多功能性加上其高效率和高精度，使其成为研究和工业应用中的重要工具。

其他类型的高温真空炉

除了电阻炉和感应炉等较为常见的高温真空炉类型外，还有为特定应用而设计的专用变体。其中包括微波炉 和等离子高温真空炉 因其独特的工作原理和应用要求而脱颖而出。

微波高温真空炉 利用微波技术在材料内部而不是外部产生热量。这种方法可以很好地控制温度分布，实现快速加热。微波炉对于具有较强微波吸收特性的材料尤为有利，例如某些陶瓷和复合材料。在需要精确温度控制和均匀加热的应用中，如先进陶瓷的烧结或电子元件的加工，微波炉也很受欢迎。

等离子高温真空炉 等离子高温真空炉利用高度电离的等离子气体达到极高的温度。这些炉子专为传统加热方法无法满足的应用而设计，例如难熔金属的熔化或高纯度材料的合成。等离子体能够达到的温度远远超过传统加热元件所能达到的温度，因此非常适合需要极端热条件的工艺。此外，这些熔炉中的高真空环境可最大限度地减少污染，确保加工材料的纯度。

微波炉和等离子炉都配备了先进的温度控制系统，确保精确调节加热和冷却周期。它们还配备了强大的真空系统，以维持必要的超高真空条件，防止不必要的化学反应，确保加工材料的完整性。这些专用窑炉通常可以定制，无论是用于研发还是大规模生产，都能满足特定的工业需求。

高温真空炉的应用场景

电子元件

高温真空炉尤其适用于电子元件（包括近场通信 (NFC) 设备）的生产和加工。高温真空炉为制造敏感电子元件所需的精确热管理提供了理想的环境。

高温真空炉内的受控气氛可确保电子元件不会接触到可能影响其性能的污染物。这对于生产 NFC 芯片等需要高可靠性和稳定性的元件至关重要。

此外，保持炉内温度曲线一致的能力对于电子元件制造过程中的烧结和粘接工艺也至关重要。这种精度是确保最终产品完整性和功能性的关键。

总之，高温真空炉通过提供可控、无污染的气氛和精确的温度管理，为电子元件，尤其是 NFC 设备的生产提供了优越的环境。

电子元件

陶瓷材料烧结

陶瓷材料烧结是制造陶瓷制品（包括陶器）的关键工艺。该工艺需要使用专门的熔炉，如气体压力烧结炉和石墨真空炉。这些窑炉在受控的高温条件下工作，有时还需要加压或通电，将陶瓷原料转化为致密、坚固且通常半透明的成品。

烧结陶瓷材料时，通常首先要添加有机添加剂，以增强原材料的可塑性，因为与传统粘土相比，原材料对水的亲和力通常较低。随着烧结过程的进行，材料会发生显著收缩，因为其中的玻璃相会流动，粉末结构会固结，从而降低孔隙率。这种固结是由高温驱动的，可辅以压力或电流等外力，以达到所需的材料特性。

陶瓷烧结的一个显著例子是氧化锆的转变。预烧结氧化锆最初为单斜晶系结构，其特点是外观和质地类似于白垩，易于研磨。在 1,100°C 至 1,200°C 的温度下，氧化锆会发生相变，转变为多四方晶态。这种转变导致颗粒密度、强度和半透明度大幅提高，将材料转变为硬度、密度和强度极高的陶瓷，即使使用高速工具也难以切割。

烧结工艺	温度范围	材料转变
初始阶段	低于 1,100°C	单斜结构，外观类似白垩
过渡阶段	摄氏 1,100 度 - 1,200 度	多四方结构，密度和强度增加
最后阶段	摄氏 1,200 度以上	硬度、密度和强度极高的陶瓷

烧结工艺不仅能提高陶瓷材料的物理性能，而且在通过热等静压等技术将陶瓷材料塑造成复杂的三维形状方面也起着至关重要的作用。这种方法可以制造出具有均匀密度和强度的复杂形状，因此在各种工业应用中不可或缺。

高温工艺

高温工艺涵盖了需要精确控制和保持高温的各种应用。手动高温热压机和真空炉等专用设备为这些工艺提供了便利，这些设备通常内衬陶瓷纤维，以确保热效率和耐用性。

高温工艺的主要应用

陶瓷材料烧结:
- 带有陶瓷纤维内衬的真空炉对陶瓷材料的烧结至关重要，可确保均匀加热并将热降解降至最低。
- 实例:气压烧结炉和石墨真空炉通常用于此目的。
金属热处理:
- 高温工艺是金属热处理不可或缺的一部分，包括退火、淬火和回火，可提高金属零件的机械性能。
- 设备:真空热处理炉能够保持受控环境并防止氧化，是首选设备。
表面涂层:
- 真空炉用于在真空条件下进行表面涂层，提高材料的耐磨性和耐腐蚀性。
- 加工:真空环境可确保涂层均匀，并消除杂质。
粉末冶金:
- 真空炉在压制和烧结金属粉末以生产优质金属产品方面发挥着重要作用。
- 优点:真空条件有利于精确控制烧结过程，提高最终产品的性能。

陶瓷纤维衬里的优点

热效率:陶瓷纤维衬里具有出色的隔热性能，可减少热量损失，提高能源效率。
耐用性:内衬可耐高温和热冲击，确保设备的使用寿命。
均匀加热:它有助于在炉内实现均匀的温度分布，这对实现一致的工艺结果至关重要。

总之，高温工艺依赖于带陶瓷纤维内衬的手动热压机和真空炉等专用设备，以实现各行各业精确高效的热操作。

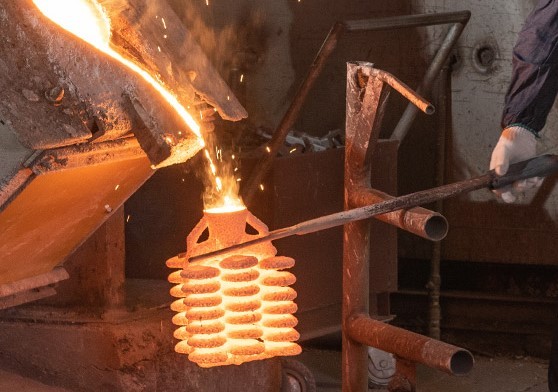

精密金属熔炼和铸造

真空感应熔炼炉和真空钎焊炉是实现精确金属熔炼和铸造工艺的关键设备。这些专用炉在真空条件下运行，大大降低了氧化和污染的风险，确保了最终产品的纯度和完整性。

主要特点和应用：

真空感应熔炼炉:这些熔炉利用电磁感应产生热量，是熔化和铸造金属材料的理想选择。由于大气中没有氧气，因此可防止氧化，这对航空航天和医疗行业使用的高纯度合金至关重要。
真空钎焊炉:真空钎焊炉专为钎焊而设计，钎焊是一种使用熔点高于基体金属的填充金属将金属连接起来的工艺。真空钎焊可确保接头牢固、无泄漏，因此在汽车和航空航天工程中非常重要。

精密金属熔炼和铸造

真空工艺的优势：

优势	说明
纯度	减少氧化和污染，确保高纯度金属合金。
精确性	实现精确的温度控制，这对复杂的铸造设计至关重要。
均匀性	确保加热和冷却均匀一致，从而实现一致的材料特性。
环境效益	最大限度地减少排放和废物，有助于实现清洁生产工艺。

总之，真空感应熔炼炉和钎焊炉的组合为金属熔炼和铸造提供了无与伦比的精度和质量，使其成为需要高完整性金属部件的行业中不可或缺的设备。

金属热处理

真空热处理炉是金属加工行业不可或缺的工具，在提高金属零件的物理和机械性能方面发挥着至关重要的作用。这些炉子专门设计用于执行退火、淬火和回火等一系列热处理过程，这些过程对于改变金属的微观结构以获得所需的硬度、延展性和强度等特性至关重要。

使用真空炉进行热处理的主要优势在于其提供的受控环境，可最大限度地减少氧化和污染。这对于航空航天、汽车和医疗设备等行业的高价值部件尤为重要，因为这些行业对精度和材料完整性要求极高。

工艺	描述
退火	软化金属，提高延展性并减少内应力。
淬火	快速冷却金属，提高硬度和强度。
回火	消除淬火产生的应力，在不降低硬度的情况下提高韧性。

真空热处理还具有多功能性，适用于多种材料，从工具钢和不锈钢到钛合金和超级合金。这种多功能性使其成为许多先进工业制造工艺的基石，确保部件达到严格的性能标准。

干燥和质量改进

真空干燥炉在去除各种材料中的水分和其他挥发性物质，从而提高其整体质量和性能方面发挥着至关重要的作用。与传统的干燥方法不同，真空干燥是在压力降低的情况下进行的，这大大降低了水的沸点，从而可以更有效、更可控地提取水分。

这种方法尤其适用于对高温敏感或易氧化的材料，因为真空环境可将这些风险降至最低。例如，在药品、电子产品和先进陶瓷的加工过程中，真空干燥可确保最终产品没有残留水分，否则会导致开裂、分层或功效降低等缺陷。

此外，真空干燥炉的可控环境允许精确调节温度和压力，从而优化不同材料的干燥时间和条件。这种适应性使真空干燥炉成为对产品一致性和质量要求极高的行业不可或缺的设备。

优势	说明
高效除湿	真空条件下沸点较低，可提高脱水效率。
温度敏感性	适用于无法承受高温的材料。
氧化最小化	真空环境可防止氧化，这对敏感材料至关重要。
精确控制	可调节温度和压力设置，实现最佳干燥条件。

因此，真空干燥炉不仅是干燥工具，也是提高质量的重要工具，可确保材料达到现代工业所要求的严格标准。

表面涂层

真空镀膜炉是一种专用设备，用于在真空条件下对材料进行保护性镀膜。这一工艺可大大提高涂层材料的耐磨性和耐腐蚀性，使其在各种工业应用中更加耐用可靠。

真空镀膜的关键技术

物理气相沉积（PVD）:这种技术涉及蒸发涂层材料并将其冷凝到基材上。常见的方法包括
- 溅射:使用氩离子敲击目标材料中的原子，然后将其沉积到基底上。
- 蒸发:加热涂层材料直至其汽化，然后蒸汽在基底上凝结。
化学气相沉积 (CVD):通过气态化合物的化学反应在基材上形成固体沉积物。这种方法对于制作复杂的涂层尤为有效。

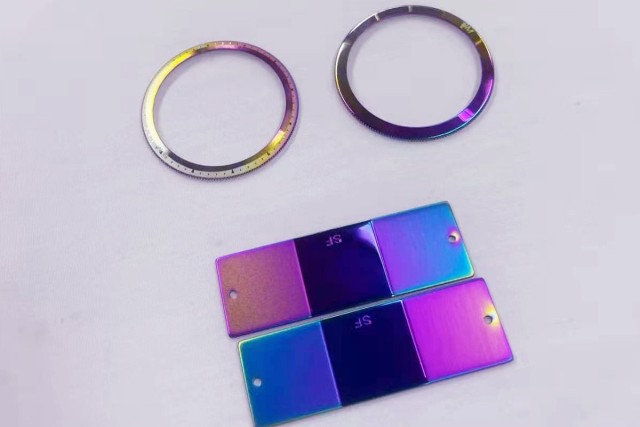

表面涂层

真空镀膜的优点

增强表面性能:在真空条件下对材料进行镀膜可确保镀层均匀致密，从而提高硬度和耐磨性等机械性能。
防腐蚀:真空环境中不存在氧气和其他活性气体，可防止氧化，从而提供出色的耐腐蚀性。
精度和控制:先进的温度和压力控制系统可确保涂层的精确应用，满足特定材料的要求。

真空镀膜的应用

行业	应用领域
航空航天	飞机部件上的保护涂层，可抵御极端条件。
汽车	提高发动机部件和外部组件的耐用性。
电子	半导体和其他电子元件的薄膜涂层。
医疗	医疗设备上的生物兼容涂层，可防止腐蚀并延长使用寿命。

真空镀膜炉可提供先进的表面处理，从而提高材料的性能和使用寿命，在各行各业中发挥着至关重要的作用。

金属熔化和纯度提高

真空熔炼炉在冶金过程中发挥着举足轻重的作用，特别是在真空条件下熔炼和铸造金属材料，以提高其纯度和质量。这种方法对于生产高纯度金属至关重要，因为杂质浓度会严重影响金属的性能。这些杂质会对最终产品的特性产生负面影响，因此在熔化过程中防止杂质的形成至关重要。

使用真空熔炼炉的主要优势之一就是通过防止与大气和炉壁发生化学反应来减少杂质。此外，坩埚材料成分的溶解也降至最低，进一步提高了熔体的纯度。要获得均匀的材料，必须确保合金成分在熔体中的均匀分布，而控制熔化时间则有助于实现这一目标。

在各种金属加热和熔化技术中，感应炉因其能够通过电磁场、温度和表面形状对熔体混合进行非接触式控制而得到广泛应用。对于高纯度材料，配备冷坩埚的感应炉比传统的陶瓷坩埚更受欢迎。这些冷坩埚感应炉广泛应用于航空航天、汽车和医疗等行业，以及用于光伏净化和硅结晶的半导体制造业。冷坩埚由于存在气隙而对电磁场保持透明，因此可以对熔体进行强力压缩，从而实现半悬浮。这一过程可减少坩埚材料对熔体的污染。

熔炼和精炼过程包括几个关键步骤，以确保最高纯度。首先，熔化含有所有非活性合金元素的材料，碳的存在具有双重作用：使熔体脱氧并提供搅拌。相比之下，超低碳合金需要过量的氧气才能在熔化期间完全脱碳。为了避免剧烈沸腾和飞溅，需要在可控压力下引入氩气。在精炼期间，必须对熔池进行充分搅拌，以确保金属成分的均匀性，并促进各种冶金反应。这一阶段的温度必须小心控制；虽然较高的温度可以提高反应速度，但过高的温度会导致金属中的氧含量增加，并产生其他不利影响。真空度应优化到可达到的最高值，通常为 1.33 至 0.13 N/m，以充分发挥真空冶炼的优势。只有在必要时才添加挥发性合金元素，并在完全脱氧后加入活性合金成分，以调整熔池温度，进行浇注。

浇注过程同样至关重要，因为它直接影响最终产品的质量。准确控制浇注温度可确保液态金属具有良好的流动性，而不会导致过热，过热可能会导致模壁损坏和二次夹杂物增加。防止熔渣和其他杂质进入模具的措施至关重要，例如使用熔渣板和泡沫陶瓷过滤器。此外，还采用隔热帽和感应加热等方法来有效填补钢锭收缩孔。

总之，真空熔炼炉是冶金领域的先进工具，在实现金属材料的高纯度和高质量方面具有显著优势。通过精心控制温度、真空度和合金元素添加等各种参数，该技术可确保生产出具有卓越性能的金属，满足特定工业应用的需要。
