优化微机电系统设备的 Pecvd 涂层工艺

MEMS 中的 PECVD 简介

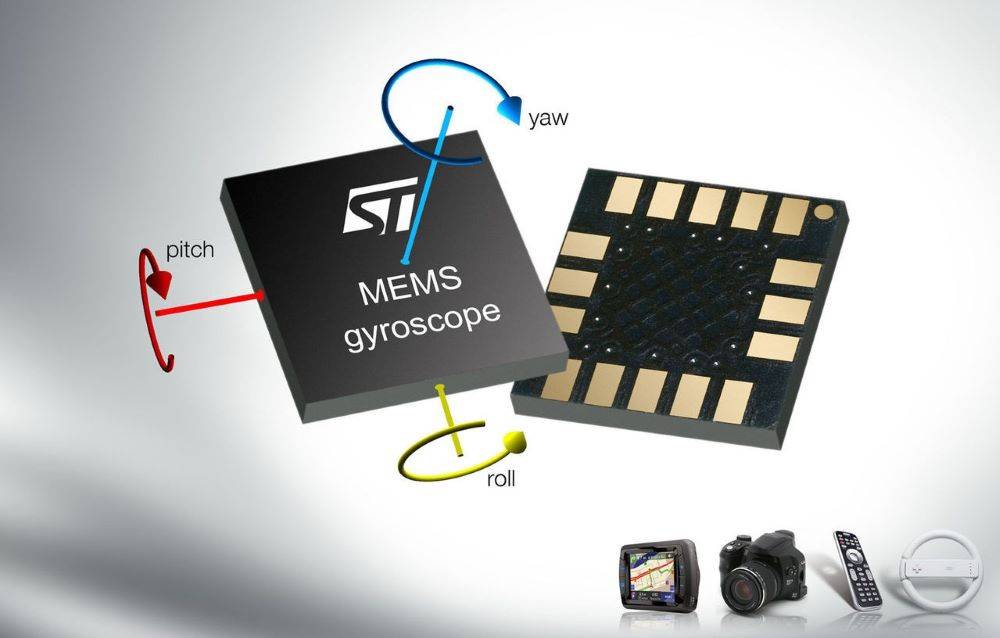

PECVD 在 MEMS 设备中的作用

PECVD（等离子体增强化学气相沉积）是制造高质量氧化硅和氮化硅薄膜不可或缺的技术，这些薄膜是 MEMS（微机电系统）设备各层的关键元件。这种技术能够在相对较低的温度下沉积薄膜，确保微机电系统设备中的精密结构不会受到过热的影响，因而备受青睐。

PECVD 在半导体行业中的重要意义已超出 MEMS，而广泛应用于微电子设备、光伏电池和显示面板等领域。其优势包括出色的薄膜均匀性、高产能以及在与设备内现有金属层兼容的温度下加工材料的能力。这使得 PECVD 特别适用于设备制造的最后阶段，因为传统的热 CVD 工艺对这些阶段的要求过于苛刻。

在 PECVD 工艺中，辉光放电等离子体保持在腔体内，有利于同时进行气相化学反应和薄膜沉积。这种方法是为满足半导体技术的严格要求而开发的，反映了溅射和蚀刻等其他基于等离子体工艺的发展。PECVD 的早期商业应用主要包括氮化硅薄膜的低温沉积，这种薄膜用于钝化和封装完全制造好的微电子器件。在低于 300°C 的温度下沉积氮化硅的能力改变了游戏规则，因为它可以在不造成热降解的情况下保护敏感元件。

随着对先进电子设备的需求不断增长，PECVD 在半导体行业的作用将变得更加重要。PECVD 能够在薄膜质量和工艺效率之间取得平衡，是未来 MEMS 和其他微细加工技术的重要工具。

与其他沉积方法的比较

PECVD（等离子体增强化学气相沉积）因其独特的温度控制能力和与现有金属层的兼容性而在其他沉积方法中脱颖而出。与传统的 CVD（化学气相沉积）方法不同，PECVD 的工作温度较低，通常在 150°C 至 400°C 之间，这对于保持 MEMS 设备中已有金属结构的完整性至关重要。在此温度范围内可沉积高质量的氧化硅和氮化硅薄膜，而不会对敏感元件造成热损伤。

此外，PECVD 能够通过射频功率、气体流速和腔体压力等可调参数控制沉积过程，进一步增强了其多功能性。这种灵活性确保了沉积的薄膜能满足对电气、机械和热性能的特定要求，使 PECVD 成为满足 MEMS 制造复杂需求的理想选择。

沉积方法	温度范围	与金属层的兼容性	可调节性
PECVD	150°C - 400°C	高	高
传统 CVD	400°C - 1000°C	低	低

总之，PECVD 的低温操作和高可调节性使其成为需要精确控制薄膜特性和保护现有金属层的 MEMS 设备的理想选择。

PECVD 设备的组件

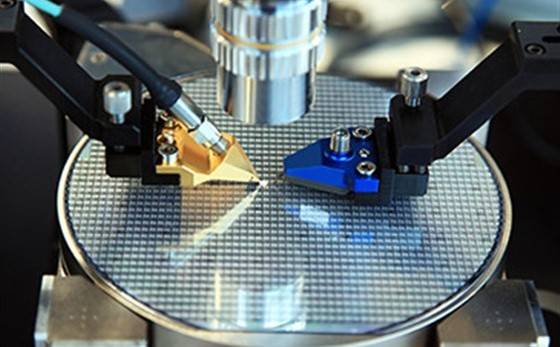

射频电极和晶片电极

在用于 MEMS（微机电系统）设备的 PECVD（等离子体增强化学气相沉积）中，射频（射频）电极和晶片电极在沉积过程中起着关键作用。射频电极专门用于将原料气体分解成等离子状态。这种等离子体富含活性物质，对于均匀、可控地沉积氧化硅和氮化硅薄膜至关重要。射频电极有效电离气体的能力可确保产生的等离子体具有必要的能量，以促进在较低温度下发生化学反应，这对保持微机电系统器件的结构完整性至关重要。

另一方面，晶片电极具有双重作用：它既是晶片的载体，又能提供必要的加热，以保持最佳的沉积条件。晶片电极的加热功能至关重要，因为它有助于控制晶片的温度，进而影响沉积薄膜的生长速度和质量。通过保持稳定的温度，晶片电极可确保优化薄膜特性，如厚度和均匀性。晶片电极的这种双重功能突出了它在 PECVD 过程中的重要性，使其成为在 MEMS 设备中实现高质量涂层不可或缺的部件。

射频电极和晶片电极

真空泵和原料气体

PECVD 设备中的真空泵在控制腔室内的气流方面起着关键作用，可确保环境始终有利于所需膜的分解和后续形成。这一关键部件不仅能维持必要的真空度，还能帮助气体分解，促进等离子体的有效生成。

硅烷 (SiH4)、氧化亚氮 (N2O) 和氮气 (N2) 等原料气体是薄膜形成过程中不可或缺的。这些气体被小心地引入腔室，在射频电极的能量作用下，分解成其组成原子和分子。这种等离子状态对于在 MEMS 设备上沉积高质量的氧化硅和氮化硅薄膜至关重要。

气体	在薄膜形成中的作用
SiH4	为形成硅基薄膜提供硅原子。
N2O	为生成氧化硅和氮化硅薄膜提供氧气和氮气。
N2	提高薄膜中的氮含量，影响薄膜的机械性能。
