真空炉由哪些部件组成?

真空炉是一种在真空环境中运行的专用加热系统。

它主要用于烧结、退火和钎焊等工艺。

这些工艺需要无氧环境,以防止氧化和其他不必要的反应。

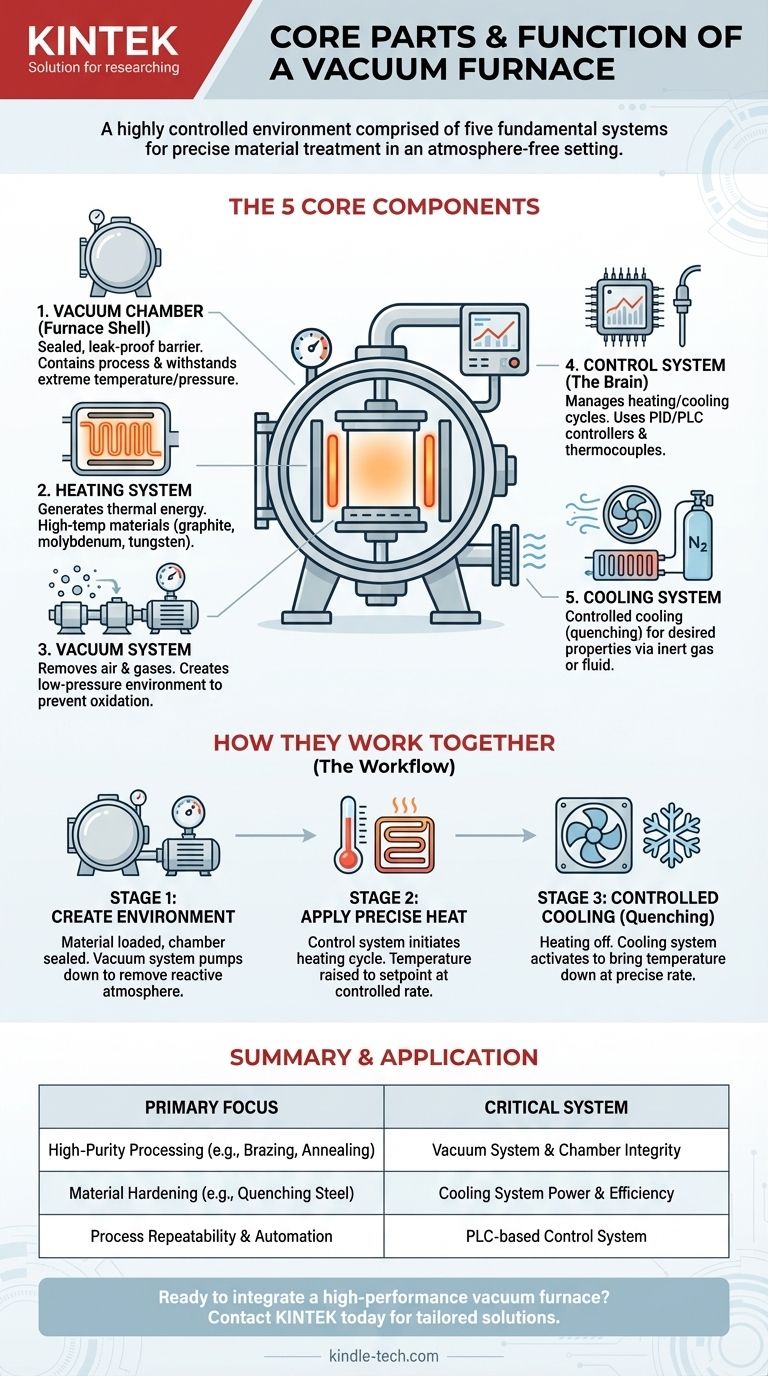

真空炉的主要部件包括炉腔、加热元件、温度控制系统、真空系统和带有冷却系统的密封炉壳。

真空炉由哪些部分组成? 6 个主要部件详解

真空炉由哪些部件组成?

1.炉膛

炉腔是进行实际加热过程的核心部分。

它通常由能够承受高温并在真空条件下保持结构完整性的材料制成。

炉腔可由不锈钢、石墨或其他高温材料制成,具体取决于具体应用和温度要求。

2.加热元件

加热元件对于在炉腔内产生热量至关重要。

加热元件的类型因应用而异,包括电阻丝、碳化硅棒、钼丝和石墨元件。

这些元件设计用于加热到非常高的温度,通常超过 1300°C,同时保持效率和使用寿命。

3.温度控制系统

该系统负责调节炉腔内的温度。

它通常包括传感器、控制器和软件,可对加热过程进行精确控制。

可对系统进行编程,使其遵循特定的温度曲线,确保正在加工的材料按照要求的规格进行加热和冷却。

4.真空系统

真空系统对于在炉内创建和维持真空环境至关重要。

它由真空泵、真空阀和真空计组成。

真空泵将炉腔内的空气抽空,形成真空,而阀门则控制气体流量和真空度。

真空计监控炉室内的压力,确保其保持在所需的范围内。

5.密封炉壳和冷却系统

炉壳是容纳炉腔和其他组件的外部结构。

炉壳密封以保持真空,通常由碳钢或不锈钢制成。

为防止密封材料受热变形和降解,炉壳配有冷却系统,可以是水冷或风冷。

6.附加组件

根据具体的设计和应用,真空炉还可能包括用于熔化金属的坩埚、自动浇注装置、用于装载和卸载材料的机械臂以及带有供电系统和 PLC 的控制柜等组件,用于整体运行管理。

这些组件协同工作,提供受控的无氧环境,这对各种高温工艺至关重要,可确保加工材料的质量和完整性。
