用于在基板上沉积薄膜组件的两种方法是什么？PVD 与 CVD 解析

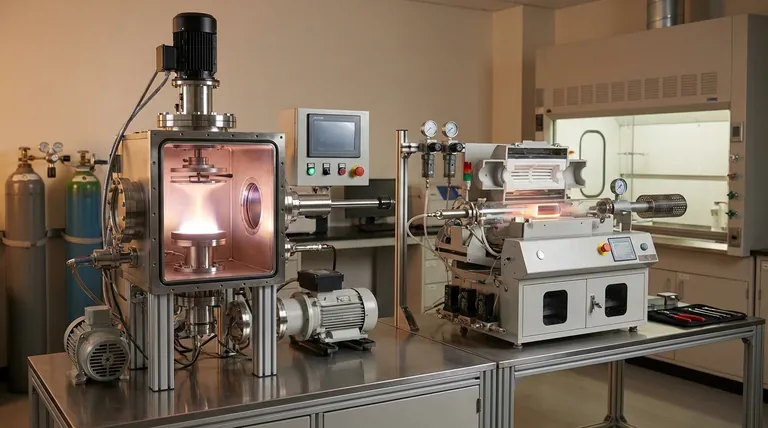

从最高层面来看，将薄膜组件沉积到基板上的两种基本方法是物理气相沉积 (PVD) 和化学气相沉积 (CVD)。这两个类别代表了构建薄膜的完全不同的方法。PVD 是一种机械过程，将材料从源头物理转移到基板上，而 CVD 利用前驱体气体之间的化学反应直接在基板表面上生长出新材料。

核心区别不在于哪种方法更好，而在于其形成机制。可以将 PVD 想象成在真空中用原子进行喷漆，而 CVD 则像是通过受控的化学反应在表面上生长出晶体层。

什么是物理气相沉积 (PVD)？

物理气相沉积包括一系列技术，其中材料被转化为气相，穿过真空室传输，并在基板上凝结成薄膜。薄膜的成分与源材料的成分相同。

核心原理：一种机械过程

PVD 从根本上说是一个视线过程。原子或分子从固体源材料（称为“靶材”）中释放出来，并直线传播，以涂覆其路径上的一切物体。

整个过程必须在高真空环境下进行，以确保汽化后的原子能够在不与空气分子碰撞的情况下传播。

常见的 PVD 技术

两种最常见的 PVD 方法是热蒸发和电子束蒸发。

在热蒸发中，源材料在小坩埚中加热直至蒸发，形成蒸汽云覆盖基板。

电子束 (e-beam) 蒸发使用高能、聚焦的电子束来加热源材料，从而提供更精确的控制，并能够蒸发具有非常高熔点的材料。

PVD 的关键特性

与 CVD 相比，PVD 工艺通常在较低的温度下进行。这使得它们非常适合沉积在对温度敏感的基板（如塑料）上。

由于这是一种视线技术，PVD 在均匀涂覆复杂的三维形状时可能会遇到困难，这种现象被称为“阴影效应”。

什么是化学气相沉积 (CVD)？

化学气相沉积是一种将基板暴露于一种或多种挥发性前驱体气体的过程。这些气体在基板表面反应或分解，以产生所需的薄膜。

核心原理：化学反应

与 PVD 不同，CVD 不会物理转移现有材料。相反，它通过化学反应直接在基板上合成一种全新的固体材料。

过量的气体和反应副产物从腔室中排出，留下高纯度和致密的薄膜。

一个例子：等离子体增强化学气相沉积 (PECVD)

一种常见的变体是等离子体增强化学气相沉积 (PECVD)。该方法使用等离子体——一种含有自由电子和离子的物质状态——来激发前驱体气体。

这种等离子体使得必要的化学反应能够在比传统热 CVD 低得多的温度下发生，从而拓宽了兼容基板的范围。

CVD 的关键特性

CVD 不是视线过程。前驱体气体可以流过复杂的几何形状，从而实现出色的保形性——即在复杂表面上形成高度均匀涂层​​的能力。

CVD 生产的薄膜通常质量非常高，具有优异的纯度和结构完整性，这对于半导体和先进光学应用至关重要。

理解权衡：PVD 与 CVD

在这些方法之间进行选择需要清楚地了解它们各自的优势和局限性。

沉积温度与基板

在处理不能承受高温的基板（如聚合物或某些电子元件）时，PVD 的较低工艺温度是一个显著优势。

传统 CVD 需要高温来驱动化学反应，尽管 PECVD 等技术有助于减轻这一限制。

薄膜覆盖和保形性

对于涂覆复杂形状或深槽，CVD 是明确的选择。其气相特性确保了均匀、保形的层。

PVD 最适合涂覆相对平坦的表面，因为其视线沉积不会造成障碍。

材料和薄膜特性

PVD 在沉积各种纯金属、合金和化合物方面极其灵活，且不会改变其化学成分。

CVD 在制造特定、高纯度的化合物（如氮化硅或二氧化硅）方面表现出色，这些化合物是微电子行业的基本组成部分。

为您的目标做出正确的选择

您的选择完全取决于您需要沉积的材料、基板的形状和热敏感性，以及薄膜所需的最终性能。

• 如果您的主要重点是涂覆耐热敏感的基板或简单的平面，并使用金属： PVD 通常是更直接、更通用且更具成本效益的方法。
• 如果您的主要重点是在复杂的 3D 形状上制造高纯度、均匀且致密的薄膜： 只要基板能够承受工艺条件，CVD 就能提供卓越的保形性和薄膜质量。

理解这些物理和化学路径的基本区别是掌握薄膜技术的首要步骤。

摘要表：

方法	核心原理	主要优势	典型应用
物理气相沉积 (PVD)	真空中的材料机械转移	较低的温度，适用于对热敏感的基板	在平面上涂覆金属、合金和化合物
化学气相沉积 (CVD)	基板表面上气体的化学反应	对复杂 3D 形状具有卓越的保形性	为半导体和光学制造高纯度薄膜
