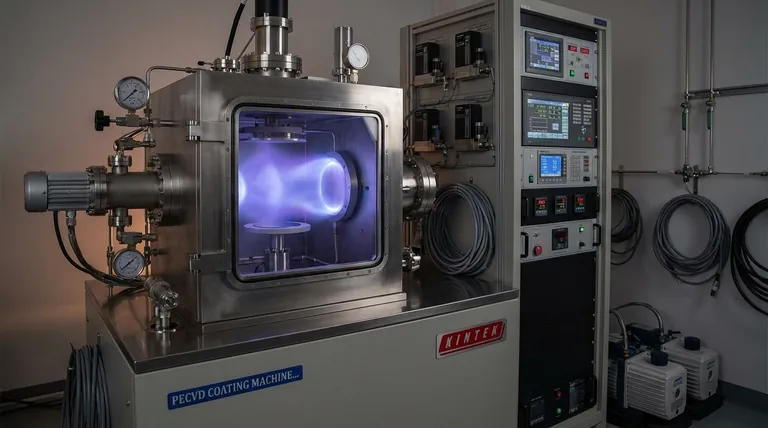

什么是铝溅射？高纯度薄膜沉积指南

从本质上讲，铝溅射是一种高度受控的物理过程，用于将超薄、均匀的铝层沉积到表面上。它涉及在一个真空室中用带电的气体离子轰击固体铝靶材，从而将铝原子从靶材上物理撞击下来。然后，这些被喷射出的原子在真空中传播并凝结到附近的基板上，例如硅晶圆或玻璃上，形成高质量的金属薄膜。

溅射不是化学反应或熔化过程。相反，您可以将其视为一种“原子喷砂”，其中单个原子被精确地剥离并重新沉积，以一次一个原子地构建薄膜，确保卓越的纯度和附着力。

溅射的工作原理：分步详解

要了解为什么溅射被广泛使用，最好想象一下其物理机制。整个过程在一个密封的高真空室中进行，以确保最终薄膜的纯度。

真空室环境

首先，将腔室抽真空以去除空气和其他污染物。然后以极低的压力引入纯净的惰性气体，几乎总是氩气。

产生等离子体

在腔室内施加一个强电场，其中铝靶材充当负电极（阴极），而基板通常靠近正电极（阳极）。该电场使氩气电离，剥离原子中的电子，从而产生等离子体——一种发光的电离气体。

轰击与喷射

带正电的氩离子被电场加速，撞击带负电的铝靶材。这种高能碰撞产生的力足以将单个铝原子从靶材表面物理撞出，或“溅射”出来。

沉积到基板上

这些被喷射出的铝原子在真空室中沿直线传播，直到撞击到基板。撞击后，它们凝结并附着在表面上，逐渐形成一层薄而均匀、附着力极佳的薄膜。

溅射过程的关键优势

由于其精度、控制和材料质量的独特组合，溅射是许多高科技行业中的主流技术。

卓越的附着力和覆盖范围

由于溅射原子带着显著的动能到达基板，它们会轻微嵌入表面。这使得薄膜具有非常牢固的附着力，不易剥落或碎裂。

高纯度和均匀性

高真空环境可防止与空气发生不必要的反应，确保沉积的铝薄膜具有极高的纯度。该过程还允许对硅晶圆等大面积表面的薄膜厚度和均匀性进行出色的控制。

材料的多功能性

溅射是一个物理过程，而不是热过程。这使其非常适合沉积具有极高熔点的材料，例如许多金属和合金，这些材料使用传统蒸发方法难以或不可能沉积。

适用于批量生产

该过程具有高度的可重复性和可控性，使其非常适合半导体、硬盘驱动器和光学器件制造等批量生产环境。

了解权衡

尽管溅射功能强大，但它并非万能的解决方案。了解其固有局限性是有效利用它的关键。

需要高真空

溅射系统需要复杂且昂贵的高真空设备。这使得初始设置成本高于某些其他沉积方法，并增加了操作复杂性。

相对较慢的沉积速率

与某些化学气相沉积 (CVD) 技术相比，溅射过程可能较慢。构建更厚的薄膜（数微米）可能非常耗时。

视线沉积

溅射原子大致沿直线从靶材传输到基板。这使得均匀涂覆具有深槽或凹槽的高度复杂的三维形状变得具有挑战性。

为您的应用做出正确的选择

选择铝溅射完全取决于您的最终目标。在该工艺中，薄膜质量、纯度和附着力比原始沉积速度或成本更重要时，它表现出色。

• 如果您的主要重点是半导体制造： 溅射是行业标准，用于在集成电路中创建精密的铝互连线和接触层，因为它具有高纯度和均匀性。
• 如果您的主要重点是创建光学涂层： 该过程非常适合沉积镜子、CD 和其他光学元件中发现的高反射率铝层。
• 如果您的主要重点是研发： 溅射提供了精确的控制，可用于创建新颖的薄膜，并测试通过其他方法难以生产的新合金的性能。

最终，铝溅射是一项基础技术，它使得创造对现代电子和光学世界至关重要的高性能材料成为可能。

摘要表：

特性	优势
物理气相沉积	确保高纯度薄膜，无化学反应。
高真空环境	防止污染，实现卓越的薄膜质量。
优异的附着力	创建耐用、持久的涂层。
均匀的厚度	在晶圆等大面积上提供一致的结果。
材料通用性	非常适合高熔点金属。
