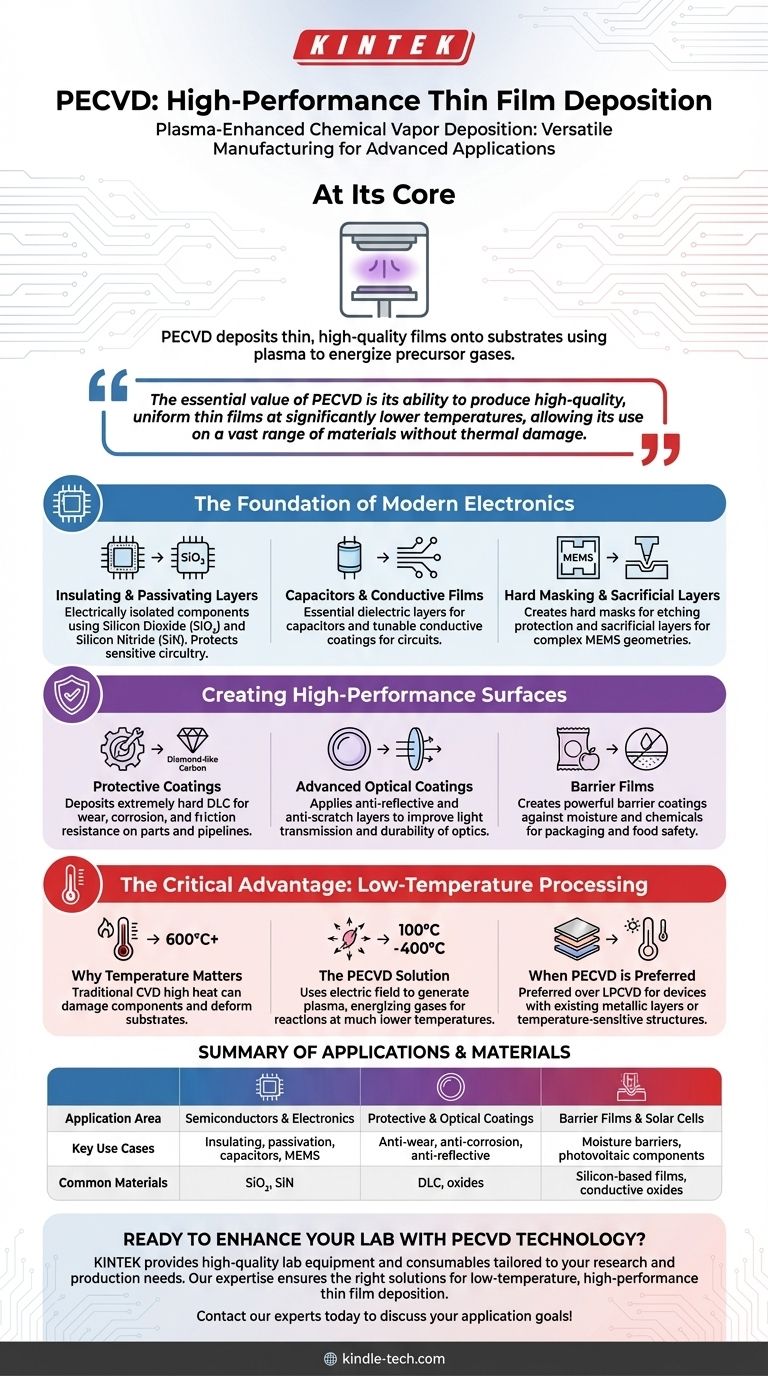

等离子体增强化学气相沉积（PECVD）是半导体和薄膜行业广泛使用的一种多功能技术。与传统的化学气相沉积（CVD）相比，它主要用于在相对较低的温度下沉积材料薄膜。PECVD 利用等离子体来增强化学反应，从而能够沉积出高质量的薄膜，并对薄膜的厚度、成分和特性进行精确控制。这种方法对于制造集成电路、太阳能电池、光学涂层和其他各种先进材料至关重要。它能在较低温度下工作，因此适用于对温度敏感的基底，扩大了其在现代技术中的应用。
要点说明：
-
低温沉积:
- 与传统的 CVD 相比，PECVD 能够在较低温度下沉积薄膜，这一点尤为重要。这在处理聚合物或某些金属等对温度敏感的基材时至关重要，因为这些基材在较高温度下可能会降解或变形。
- PECVD 中的等离子体提供了驱动化学反应所需的能量，可在低至 200-400°C 的温度下进行沉积，而传统的 CVD 通常需要超过 600°C 的温度。
-
材料沉积的多功能性:
- PECVD 可以沉积多种材料，包括硅基薄膜（如二氧化硅、氮化硅）、碳基薄膜（如类金刚石碳）和各种金属氧化物。
- 这种多功能性使 PECVD 成为制造集成电路的重要工具，因为在集成电路制造过程中，需要使用具有特定电气、光学或机械性能的不同材料层。
-
高质量薄膜:
- 在 PECVD 中使用等离子体可产生高质量的薄膜，具有极佳的均匀性、致密性和与基底的附着力。这对于需要精确控制薄膜特性的应用（如半导体器件或光学镀膜）来说至关重要。
- 等离子体环境还允许在薄膜中加入特定的掺杂剂或官能团，从而实现量身定制的材料特性。
-
半导体制造中的应用:
- PECVD 广泛应用于半导体行业的介电层、钝化层和层间电介质的沉积。这些层对于半导体器件的绝缘和保护至关重要。
- 例如，通过 PECVD 沉积的氮化硅薄膜通常用作钝化层，以保护硅晶片免受湿气和污染物的侵蚀。
-
太阳能电池制造:
- 在可再生能源领域，PECVD 被用于在太阳能电池上沉积抗反射涂层和钝化层。这些涂层通过减少光反射和提高电荷载流子寿命来提高太阳能电池的效率。
- 在低温下沉积高质量薄膜的能力对薄膜太阳能电池尤其有利，因为薄膜太阳能电池通常使用对温度敏感的基底。
-
光学镀膜:
- PECVD 用于制造具有特定折射率的光学镀膜，这对于防反射镀膜、反射镜和滤光片等应用至关重要。这些涂层广泛应用于光学设备，包括透镜、激光器和显示器。
- 利用 PECVD 技术可实现对薄膜厚度和成分的精确控制，从而设计出具有定制光学特性的多层光学镀膜。
-
柔性电子器件:
- PECVD 的低温能力使其适合在柔性基底（如塑料或金属箔）上沉积薄膜。这对于柔性电子产品（包括柔性显示器、传感器和可穿戴设备）的开发至关重要。
- 柔性基底上的 PECVD 沉积薄膜必须具有良好的附着力、柔韧性和耐久性，这些都可以通过仔细控制沉积参数来实现。
-
生物医学应用:
- PECVD 还可应用于生物医学领域，在医疗设备上沉积薄膜，以改善生物相容性、减少摩擦或提供抗菌特性。例如，PECVD 可用于在手术工具上沉积类金刚石碳薄膜，以提高其性能和使用寿命。
总之，PECVD 是现代材料科学和工程学的一项关键技术，可在低温下沉积高质量薄膜。它的应用遍及各个行业，包括半导体、可再生能源、光学、柔性电子和生物医学设备，是开发先进材料和技术不可或缺的工具。
汇总表：
| 应用 | 主要用途 |
|---|---|
| 半导体制造 | 为集成电路沉积介质膜、钝化膜和层间介质膜。 |
| 太阳能电池制造 | 制作抗反射层和钝化层，提高太阳能效率。 |
| 光学镀膜 | 为透镜和反射镜生产具有定制折射率的涂层。 |
| 柔性电子 | 在柔性基底上沉积薄膜，用于显示器和传感器。 |
| 生物医学设备 | 提高医疗工具的生物相容性和性能。 |
