什么是石墨烯CVD法?探索可扩展的高质量石墨烯生产

化学气相沉积(CVD)法是一种广泛用于生产高质量、大面积石墨烯的技术。它涉及在铜或镍等催化金属基底上高温分解含碳气体。该过程包括两个主要步骤:前驱体热解形成碳物种,以及随后形成石墨烯的碳结构。CVD 具有成本效益高、可扩展性强的特点,能够生产单层或少层石墨烯,是石墨烯合成的主要方法。

要点详解:

什么是石墨烯CVD法?探索可扩展的高质量石墨烯生产
  1. 什么是 CVD?

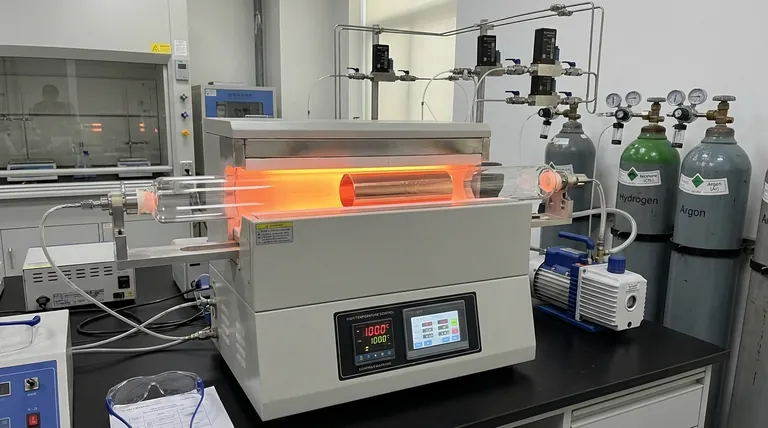

    • 化学气相沉积(CVD)是一种自下而上的合成方法,用于从甲烷等碳源生产石墨烯。它包括在催化金属基底(如铜或镍)上高温(约 1000 °C)分解含碳气体。该工艺可以生长出大面积的单层石墨烯薄片,然后将其转移到其他基底上。
  2. CVD 石墨烯合成步骤

    • CVD 工艺包括两个主要步骤:
      1. 前驱体热解:甲烷等含碳气体吸附在催化剂表面,并在高温下分解成碳自由基。
      2. 石墨烯的形成:脱离的碳原子在催化剂表面排列成石墨烯的六方晶格结构。
  3. 催化剂的作用

    • 金属基底(如铜或镍)可作为催化剂,降低反应的能量障碍,并决定石墨烯的沉积机制。催化剂的选择会影响石墨烯的质量、厚度和均匀性。
  4. CVD 的优势

    • 可扩展性:CVD 能够生产大面积石墨烯,因此适合工业应用。
    • 成本效益:与其他方法相比,CVD 的成本相对较低。
    • 高质量:化学气相沉积法生产出高质量的单层或少层石墨烯,具有优异的电气和机械性能。
  5. CVD 类型

    • 热化学气相沉积:这是最常见的类型,利用热量分解碳前驱体。
    • 等离子体增强型 CVD(PECVD):这种方法利用等离子体降低反应温度,从而在较低温度下合成石墨烯。
  6. CVD 石墨烯的应用

    • CVD 石墨烯应用广泛,包括电子、传感器、储能和复合材料。石墨烯的大面积生产能力使其成为透明导电薄膜、柔性电子器件和石墨烯-聚合物复合材料的理想材料。
  7. 挑战与未来方向

    • 虽然 CVD 是一种前景广阔的方法,但仍存在一些挑战,如控制缺陷、改进转移技术和进一步扩大生产规模。目前的研究重点是优化反应条件、探索新催化剂和开发先进的转移方法,以提高 CVD 石墨烯的质量和适用性。

总表:

主要方面 详细信息
什么是 CVD? 一种使用甲烷等含碳气体的自下而上的合成方法。
步骤 1.前驱体热解
2.石墨烯的形成
催化剂的作用 铜或镍基底可降低石墨烯形成的能量障碍。
优势 具有可扩展性和成本效益,可生产高质量的单层石墨烯。
CVD 类型 热化学气相沉积和等离子体增强化学气相沉积 (PECVD)。
应用领域 电子器件、传感器、储能和复合材料。
挑战 缺陷控制、转移技术和扩大生产规模。
