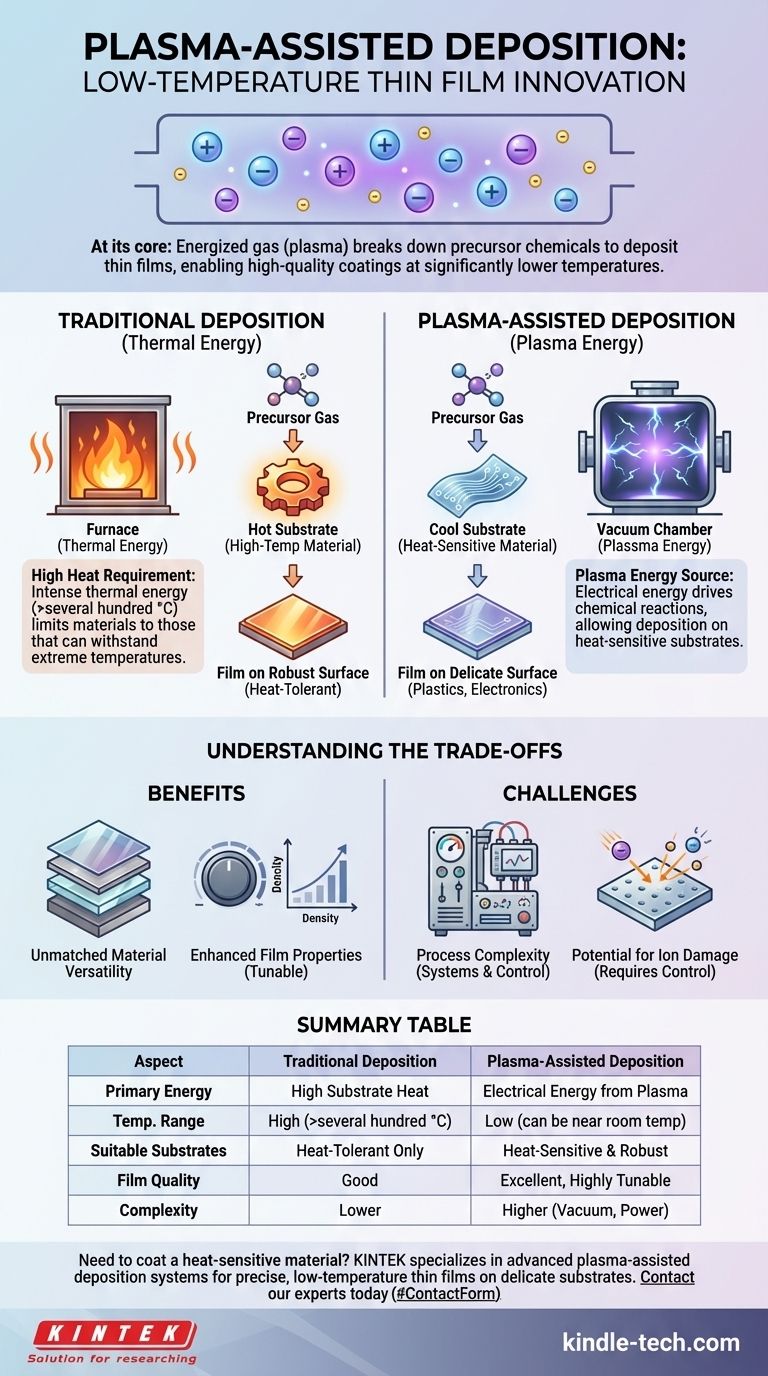

从本质上讲,等离子体辅助沉积是一种利用带电气体或等离子体帮助将薄膜沉积到材料表面的过程。与仅依靠高温的传统方法不同,该技术利用等离子体中的能量分解前体化学物质并形成涂层。这使得在显著较低的温度下实现高质量沉积成为可能。
传统沉积面临的根本挑战是所需的高温,这限制了可涂覆的材料类型。等离子体辅助沉积通过利用等离子体的电能驱动必要的化学反应来解决这个问题,为涂覆塑料和复杂电子产品等热敏基材开辟了道路。
传统沉积如何奠定基础
高温要求
在像化学气相沉积(CVD)这样的传统工艺中,前体气体被引入到包含待涂覆物体(基材)的腔室中。
基材被加热到非常高的温度,通常是几百甚至超过一千摄氏度。这种强烈的热能会破坏气体中的化学键,导致材料以固体薄膜的形式沉积在热表面上。
热量的局限性
对高温的依赖造成了一个主要限制:它只能用于能够承受高温的基材。
塑料、聚合物或精密电子元件等材料会因传统CVD所需的温度而损坏、熔化或毁坏。这严重限制了潜在应用范围。
等离子体的作用:一种新的能源
产生等离子体
等离子体常被称为物质的第四态。在此过程中,气体(如氩气或氮气)被引入真空腔室并通过施加强电场来激发。
这种能量将电子从气体原子中剥离出来,形成高度活性的离子、电子和中性自由基混合物。这种带电气体就是等离子体。
激活前体气体
当前体气体(涂层材料的来源)被引入到这种等离子体中时,真正的创新就发生了。
等离子体中的高能电子和自由基与前体气体分子碰撞。这些碰撞传递了足够的能量来破坏化学键——这项任务以前只能通过极端高温来完成。
实现低温沉积
由于等离子体提供了化学反应所需的能量,基材本身不再需要成为主要的加热源。
基材可以保持在低得多的温度下,同时活化的化学物质在其表面凝结并形成高质量、致密的薄膜。
理解权衡
优点:无与伦比的材料通用性
最显著的优点是能够涂覆对热敏感的材料。这使得在塑料、柔性电子产品和其他温度受限的基材上应用坚硬、保护性或功能性涂层成为可能。
优点:增强的薄膜性能
等离子体提供的能量可以精确控制。这允许微调所得薄膜的性能,例如其密度、附着力和内应力,通常可以实现纯热方法无法达到的效果。
挑战:工艺复杂性
引入等离子体源增加了复杂性。该工艺需要复杂的真空系统、射频(RF)或直流(DC)电源,以及对气压、流量和功率水平的精细控制。
挑战:潜在的离子损伤
虽然等离子体的能量很有用,但高能离子也可能轰击生长中的薄膜表面。如果控制不当,这种轰击可能会引入缺陷或应力,从而可能损害薄膜的质量。
为您的目标做出正确选择
选择正确的沉积方法需要清楚地了解您的材料限制和期望结果。
- 如果您的主要重点是涂覆热敏材料:等离子体辅助沉积通常是制造耐用薄膜的更优越,有时甚至是唯一可行的方法。
- 如果您的主要重点是批量涂覆坚固、耐热的材料:如果高温特性不是限制因素,传统热CVD可能是一种更简单、更经济的解决方案。
- 如果您的主要重点是实现高度特定的薄膜特性:等离子体工艺中对能量和离子轰击的精确控制可以为工程材料特性提供独特的能力。
通过将等离子体视为可调谐的能源而非仅仅是工艺,您可以选择您的应用真正所需的精确方法。
总结表:
| 方面 | 传统沉积 | 等离子体辅助沉积 |
|---|---|---|
| 主要能源 | 高基材热量 | 等离子体电能 |
| 典型基材温度 | 高(数百至>1000°C) | 低(可接近室温) |
| 适用基材 | 仅耐热材料 | 热敏材料(塑料、电子产品) |
| 薄膜质量与控制 | 良好 | 优秀,高度可调 |
| 工艺复杂性 | 较低 | 较高(需要真空、射频/直流电源) |
