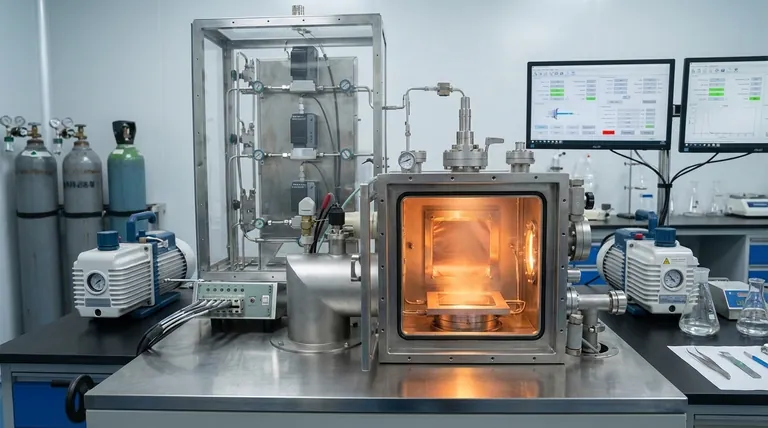

CVD 中使用什么衬底?高质量薄膜的基础


在化学气相沉积 (CVD) 中,衬底并非单一的通用材料。相反,它是一种经过精心选择的表面,必须在非常高的温度下保持稳定,并与用于制造所需薄膜的气态反应物具有化学兼容性。例如,铜箔等材料常被用作衬底来生长石墨烯等先进材料。

衬底的选择是任何 CVD 工艺中的一个关键设计决策。它不仅仅是一个被动的载体,而是一个活性组分,其热稳定性和化学性质直接控制着最终沉积薄膜的形成和质量。

衬底在 CVD 中的基本作用

要理解为什么选择某些材料,我们必须首先了解衬底在 CVD 反应器中的三个主要功能。

薄膜生长的基础

衬底提供物理表面,气相化学反应物在此表面吸附并反应,形成非挥发性固体薄膜。整个沉积过程发生在热衬底和周围气体之间的界面。

承受高温

CVD 是一种高温工艺,通常在 1000°C (1832°F) 或更高温度下进行。衬底必须在这些极端条件下保持其结构和化学完整性,而不会熔化、变形或降解。

确保化学兼容性

衬底必须与前体气体和最终薄膜材料兼容。理想情况下,它要么保持惰性,要么在某些情况下充当催化剂,积极促进所需的化学反应,同时避免不必要的副反应。

CVD 中使用什么衬底?高质量薄膜的基础

常见的衬底材料及其用途

具体的衬底是根据沉积材料和最终应用来选择的。

硅晶圆

对于微电子和半导体制造,硅晶圆是最常见的衬底。其高纯度、平整度和成熟的特性使其成为构建几乎所有现代电子产品中集成电路的理想基础。

金属箔和金属片

在生长石墨烯等先进二维材料时,使用催化金属箔,如铜或铜镍合金。这些金属不仅能承受高温,还能催化前体气体(如甲烷)的分解,在其表面形成高质量的晶体薄膜。

绝缘体和陶瓷

对于需要电绝缘、光学透明度或极高硬度的应用,采用石英、蓝宝石或各种陶瓷等衬底。这些材料用于制造光学涂层、传感器组件上的保护层或非导电器件上的薄膜。

了解权衡

选择衬底涉及平衡性能要求与实际限制。

热稳定性与成本

具有卓越热稳定性的材料,如蓝宝石或碳化硅,能够实现非常高的温度工艺和卓越的薄膜质量。然而,它们比玻璃或标准硅等材料昂贵得多,这可能会限制最高工艺温度。

催化活性与惰性

像铜这样的催化衬底对于某些反应至关重要,但如果金属原子扩散到生长的薄膜中,也可能成为污染源。像石英这样的惰性衬底可以防止这种情况,但不能提供催化辅助,这可能导致生长速率较慢或薄膜质量较低。

晶格失配

在像外延这样的先进应用中,目标是生长完美的有序晶体薄膜。衬底的晶体结构(其“晶格”)必须与薄膜的晶体结构紧密匹配,以防止缺陷。衬底和薄膜之间显著的晶格失配会导致应力和缺陷,从而降低性能。

为您的目标做出正确选择

衬底的选择完全取决于您的沉积工艺目标。

  • 如果您的主要重点是半导体器件制造:硅晶圆是行业标准选择,因为它们具有纯度高、易于获得和工艺兼容性成熟的特点。
  • 如果您的主要重点是生长石墨烯或六方氮化硼等二维材料:需要铜和镍等催化金属箔来促进化学反应并生产大面积的晶体薄膜。
  • 如果您的主要重点是应用保护性或光学涂层:衬底将是组件本身(例如,刀具刀头、透镜),关键是确保它能够承受工艺温度而不会损坏。

最终,选择正确的衬底是成功设计 CVD 工艺并实现所需薄膜性能的第一步也是关键一步。

总结表:

衬底材料 主要用途 关键特性
硅晶圆 微电子与半导体 高纯度,极佳平整度
金属箔(如铜) 二维材料生长(石墨烯) 催化性,高温稳定性
陶瓷/绝缘体(如石英) 光学涂层,传感器 电绝缘,热稳定性
