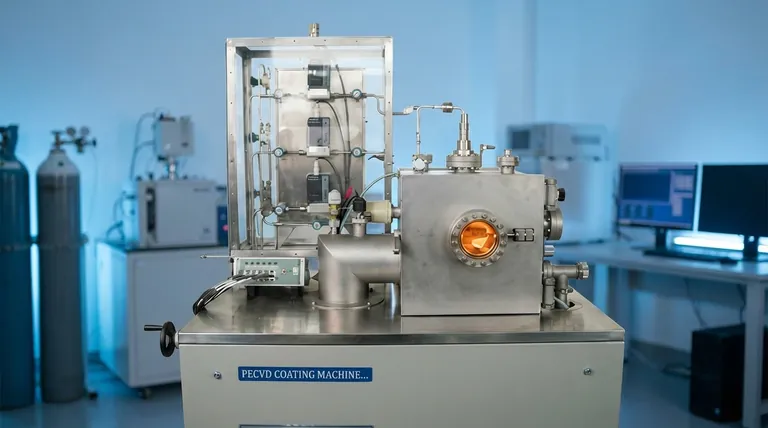

为什么要使用PECVD？在对温度敏感的材料上实现高质量的薄膜

PECVD的核心优势很简单：它允许在比传统方法低得多的温度下沉积高质量、均匀的薄膜。这种能力对于涂覆对温度敏感的材料（例如现代电子产品和聚合物中使用的材料）至关重要，而不会造成损坏或热应力。

PECVD不仅仅是一种低温替代方案；对于需要在无法承受高温的基板上形成高性能保护层或功能层的应用来说，它是一个战略性选择。它的价值在于温和处理与最终薄膜性能精确控制的独特结合。

决定性优势：低温沉积

使用等离子体增强化学气相沉积（PECVD）的最重要原因是它能够在低温下运行，通常在200°C到400°C之间。这从根本上扩大了可以涂覆的材料和设备的范围。

保护敏感基板

传统的化学气相沉积（CVD）通常需要超过600°C的温度，这可能会损坏或破坏精密的基板。

PECVD利用等离子体提供激活前驱体气体所需的能量，取代了对高热量的需求。这使其非常适合涂覆玻璃、塑料和完全组装的集成电路等材料。

减少热应力

通过避免高温，PECVD最大限度地减少了可能导致薄膜开裂、分层或翘曲的热应力。这带来了更可靠和耐用的最终产品。

实现卓越的薄膜质量和控制

除了低温操作之外，PECVD还对最终薄膜提供了卓越的控制程度，从而实现了更高质量和更多功能性的涂层。

无与伦比的均匀性和覆盖率

等离子体辅助工艺能够在基板的整个表面上实现高度均匀的薄膜沉积，即使在复杂形状上也是如此。这确保了性能的一致性，通常被称为良好的“阶梯覆盖率”。

精确控制材料特性

工程师可以通过调整工艺参数来精确调整最终薄膜的特性。这包括折射率、材料应力、硬度和化学成分等特性。

增强的耐用性和保护性

所得薄膜致密且高质量，提供了出色的保护屏障。PECVD涂层因其耐腐蚀、防水、抗老化和耐磨损特性而被广泛使用。

现代技术中的关键应用

PECVD的低温和高控制力的独特组合使其成为几个高科技行业中不可或缺的工艺。

半导体制造

在超大规模集成（VLSI）电路的生产中，PECVD用于沉积氮化硅（SiN）薄膜作为最终保护层，以及二氧化硅（SiOx）作为金属线之间的绝缘层。

显示器和太阳能技术

该技术对于制造用于主动矩阵LCD显示器的薄膜晶体管（TFT）至关重要，因为它允许在不损坏大型玻璃基板的情况下进行沉积。它还用于非晶硅太阳能电池的制造。

先进保护涂层

PECVD用于制造各种工业和消费产品所需的特种涂层，如耐磨损的碳化钛（TiC）薄膜和氧化铝阻隔膜。

了解权衡和注意事项

尽管功能强大，但PECVD并非万能的解决方案。客观评估需要了解它与其他方法相比的潜在缺点。

工艺复杂性

PECVD系统需要复杂的真空室和射频（RF）电源来产生和维持等离子体。这些设备可能比传统的卧式热CVD炉更复杂且成本更高。

沉积速率

尽管可控性高，但PECVD的沉积速率有时可能低于高温热CVD工艺。这是在敏感基板上制造速度与薄膜质量之间的经典权衡。

潜在的等离子体损伤

如果控制不当，等离子体中的高能离子可能会对基板表面造成损伤。优化工艺对于减轻这种风险至关重要，尤其是在敏感的电子应用中。

为您的应用做出正确的选择

选择正确的沉积方法完全取决于您的材料、基板和性能目标。

• 如果您的主要重点是涂覆热敏材料（如聚合物或集成电路）： 由于其基本的低温工艺，PECVD几乎总是更优的选择。
• 如果您的主要重点是制造具有特定光学或机械特性的高度工程化的薄膜： PECVD提供了精确控制成分、应力和均匀性所需的功能，适用于这些先进应用。
• 如果您的主要重点是为简单、坚固的材料实现最高的沉积速度： 如果您的基板可以承受高温，您应该评估传统的高温CVD工艺是否可能是更具成本效益的替代方案。

最终，利用PECVD可以实现在以前无法进行高性能涂覆的表面上工程化先进材料特性。

摘要表：

关键特性	益处	典型应用
低温操作 (200-400°C)	保护热敏基板（聚合物、IC）	半导体钝化，显示器TFTs
卓越的薄膜均匀性和阶梯覆盖率	复杂形状上性能一致	VLSI电路，太阳能电池
精确控制薄膜特性	可调谐的折射率、应力和硬度	光学涂层，保护屏障
致密、高质量的薄膜	出色的耐腐蚀、耐磨损和防潮性	工业涂层，阻隔层
