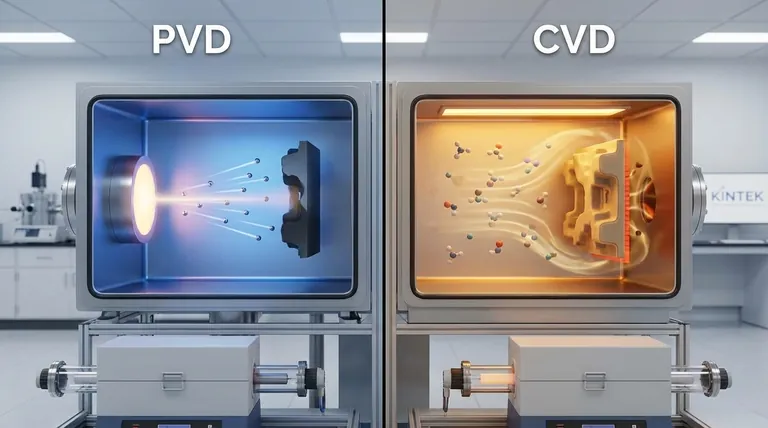

PVD 与 CVD 有何不同?选择合适的薄膜涂层工艺

其核心的根本区别在于,物理气相沉积(PVD)是一个物理过程,而化学气相沉积(CVD)是一个化学过程。PVD 的工作原理是在真空中汽化固体材料,并使其原子逐个凝结到基材上。相比之下,CVD 则是将基材暴露于挥发性前体气体中,这些气体在表面发生反应或分解,从而形成所需的固体薄膜。

选择 PVD 还是 CVD 并非哪个“更好”的问题,而是要根据项目的具体要求来匹配工艺。决策取决于两个关键因素:基材的耐热性以及需要涂覆的几何形状的复杂性。

基本过程:物理与化学

“物理”和“化学”气相沉积的名称并非随意命名;它们描述了每种工艺的工作本质。这种核心差异决定了它们的操作参数和理想应用。

PVD 的工作原理:物理转移

在 PVD 中,涂层材料最初是固体靶材。该靶材在真空室中受到能量轰击(例如,通过溅射或热蒸发),导致原子或分子脱离并穿过真空。

这些汽化粒子沿直线传播,直到撞击到基材,在那里冷却并凝结形成薄而坚固的薄膜。这是一个视线过程,很像喷漆。

CVD 的工作原理:化学反应

CVD 从气态前体分子开始。这些气体被引入包含加热基材的反应室中。

高温提供触发基材表面化学反应所需的能量。这种反应直接在零件上“生长”出固体薄膜,副产物气体被排出。涂层是通过化学转化而不是简单的物理转移形成的。

实践中的主要区别

物理转移和化学反应之间的差异产生了几个实际区别,这些区别直接影响您应该选择哪种方法。

操作温度

这通常是最关键的决定因素。PVD 在显著较低的温度下运行(通常为 250°C 至 450°C),使其适用于更广泛的材料,包括一些经过热处理的钢和合金,这些材料会因高温而受损。

CVD 需要更高的温度(通常为 450°C 至 1050°C)来驱动必要的化学反应。这限制了其在能够承受极端高温而不会变形或失去材料特性的基材上的使用。

涂层几何形状和覆盖范围

PVD 是一种视线冲击过程。任何不在汽化材料直接路径上的表面都不会被涂覆,从而在复杂零件上产生“阴影”效应。

CVD 是一种多向、共形过程。由于沉积是由包围整个零件的气体驱动的,因此它可以轻松均匀地涂覆复杂的形状、深孔和内部表面。

所得薄膜特性

这些工艺产生不同类型的薄膜。PVD 通常生产非常薄、光滑且耐用的涂层。它对最终的表面光洁度提供了出色的控制。

CVD 可以产生更厚且有时更粗糙的薄膜。然而,化学键合通常会导致与基材的优异附着力。

了解权衡

两种方法都不是所有情况下的完美解决方案。了解它们的固有局限性是做出明智决策的关键。

成本和复杂性

虽然成本因应用而异,但对于某些项目而言,PVD 可能更昂贵,因为它需要复杂的夹具来旋转零件并减轻视线问题。

CVD 通常对于一次批量处理许多零件更经济,特别是如果这些零件具有 PVD 无法有效处理的复杂几何形状。

材料和基材限制

CVD 的主要限制是其高操作温度,这立即排除了许多常见的工程材料。

PVD 的主要限制是其无法均匀涂覆复杂形状,除非在过程中对零件进行复杂且可能成本高昂的机械旋转。

为您的目标做出正确选择

您的应用的具体要求将决定哪种方法更优越。专注于您的主要目标以明确您的决定。

  • 如果您的主要重点是涂覆热敏材料或实现非常光滑的表面: PVD 是合乎逻辑的选择,因为它操作温度较低且薄膜结构精细。
  • 如果您的主要重点是均匀涂覆具有内部特征的复杂形状: CVD 基于气体的共形特性使其成为更优越且通常是唯一可行的选择。
  • 如果您的主要重点是在耐热材料上实现强大的涂层附着力: CVD 的高温化学反应提供异常耐用的粘合。

了解物理沉积和化学反应之间的这些核心差异,使您能够为您的特定工程挑战选择精确的涂层技术。

总结表:

特点 PVD(物理气相沉积) CVD(化学气相沉积)
核心工艺 汽化固体的物理转移 前体气体的化学反应
操作温度 低 (250°C - 450°C) 高 (450°C - 1050°C)
涂层覆盖范围 视线(可能遮蔽复杂形状) 共形(均匀涂覆复杂几何形状)
理想用途 热敏材料,光滑表面 具有复杂形状的耐热零件
