PVD（物理气相沉积）和 CVD（化学气相沉积）都是用于在基底上沉积薄膜的先进技术，但两者并不相同。虽然这两种方法都旨在制造高质量的涂层，但它们在原理、工艺和所产生的特性上有很大不同。PVD 依靠蒸发或溅射等物理过程沉积材料，而 CVD 则通过化学反应形成涂层。选择 PVD 还是 CVD 取决于材料兼容性、所需涂层特性和应用要求等因素。本答案将探讨 PVD 和 CVD 的主要区别，包括它们的工艺、优势和局限性。
要点解析：
-

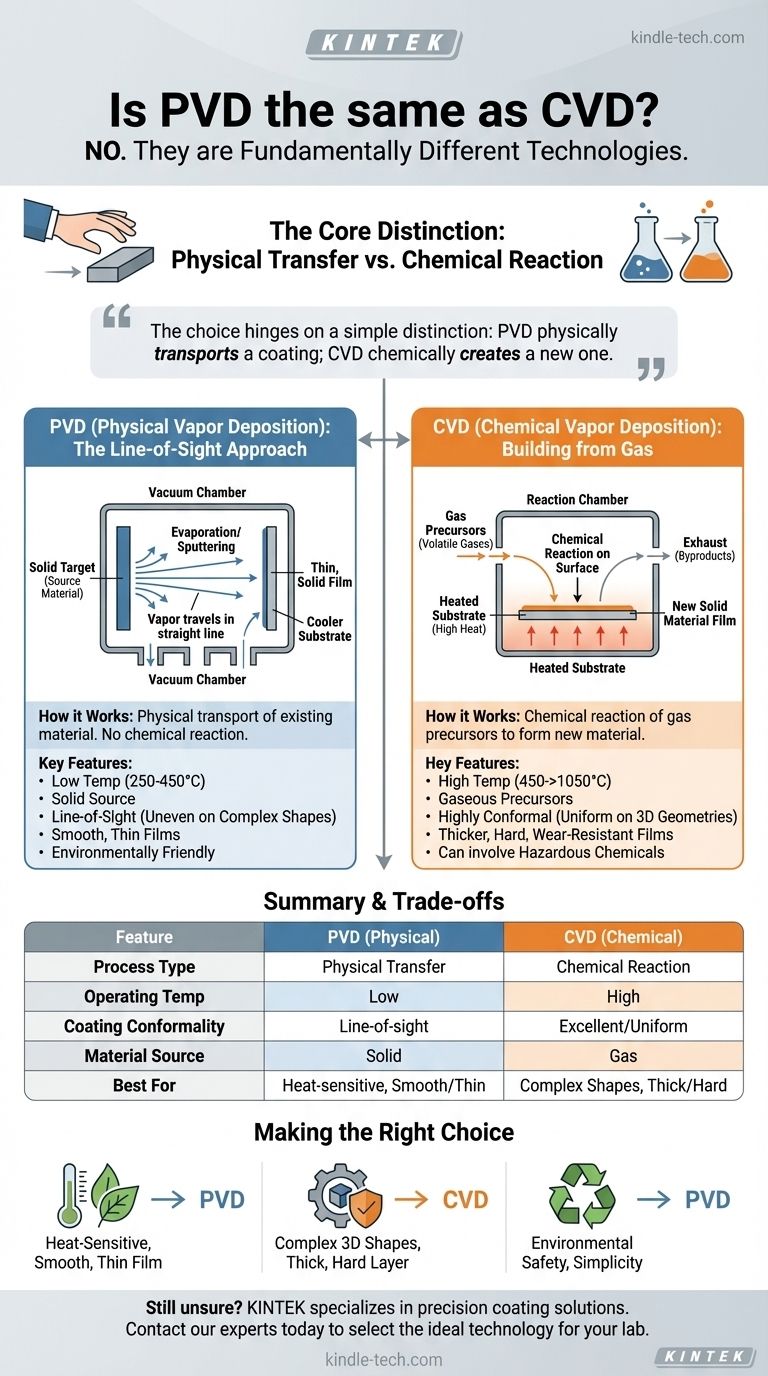

流程的根本区别:
- PVD:涉及蒸发、溅射或离子镀等物理过程，将固体或液体材料转化为蒸汽，然后凝结在基底上。这一过程在真空条件下进行，通常温度较低（约 500 °C）。
- 化学气相沉积:依靠气态前驱体与基材表面的化学反应形成固态涂层。该工艺在较高温度（800~1000 °C）下进行，通常需要流动的气体环境。
-
沉积机制:
- PVD:一种视线工艺，材料直接沉积在基底上，没有化学作用。这导致了定向沉积，可能会使复杂几何形状的涂层不够均匀。
- CVD:多向工艺：化学反应在整个基材上均匀发生，从而使涂层更加均匀和保形，即使是复杂形状的基材也不例外。
-
涂层特性:
- PVD:产生较薄的涂层（3~5μm），具有压应力，使其更坚硬、更耐磨。不过，与 CVD 涂层相比，它们的致密性和均匀性可能较差。
- CVD:在拉伸应力作用下形成较厚的涂层（10~20μm），可使薄膜更致密、更均匀。不过，高加工温度可能会导致细小裂纹或缺陷。
-
材料兼容性:
- PVD:可沉积多种材料，包括金属、合金和陶瓷。它用途广泛，适用于要求高硬度和耐磨性的应用。
- CVD:通常仅限于陶瓷和聚合物。它非常适合需要高纯度、致密和均匀涂层的应用。
-
环境和操作注意事项:
- PVD:操作温度较低，由于不涉及危险的化学反应或副产品，通常更加环保。
- 化学气相沉积:需要更高的温度，通常涉及有毒或有害气体，因此不太环保，操作也更复杂。
-
应用领域:
- PVD:常用于需要坚硬耐磨涂层的行业，如切削工具、医疗器械和装饰性表面。
- CVD:适用于需要高纯度、致密和均匀涂层的应用，如半导体制造、光学涂层和保护层。
-
优点和局限性:
- PVD:较快的沉积速度和较低的加工温度使其适用于热敏基底。不过，它可能难以均匀地涂覆复杂的几何形状。
- CVD:具有极佳的阶梯覆盖性和均匀性，是复杂形状的理想选择。不过，高温和化学副产品会限制其在某些应用中的使用。
总之，虽然 PVD 和 CVD 的共同目标都是沉积薄膜，但它们在工艺、材料兼容性和所产生的特性方面各有不同。在两者之间做出选择取决于应用的具体要求，包括所需的涂层特性、基底材料和环境因素。
汇总表：
| 指标角度 | PVD | 气相沉积 |
|---|---|---|
| 工艺 | 物理过程（蒸发、溅射） | 气体前驱体与基底之间的化学反应 |
| 温度 | 较低（约 500 °C） | 更高（800~1000 °C） |
| 沉积机制 | 视线、定向 | 多向、均匀 |
| 涂层厚度 | 较薄 (3~5μm) | 较厚（10~20μm） |
| 涂层应力 | 压应力，更坚硬，更耐磨 | 拉伸应力、更致密、更均匀 |
| 材料兼容性 | 金属、合金、陶瓷 | 陶瓷、聚合物 |
| 对环境的影响 | 温度较低，更环保 | 温度更高，产生有毒/有害气体 |
| 应用领域 | 切削工具、医疗器械、装饰性表面处理 | 半导体、光学涂层、保护层 |
| 优点 | 沉积速度更快，温度更低，适用于热敏基底 | 出色的阶跃覆盖率，可为复杂形状提供均匀的涂层 |
| 局限性 | 在复杂几何形状上不太均匀 | 高温、化学副产品、材料兼容性有限 |
