硅沉积的方法有哪些?为您的应用选择正确的技术

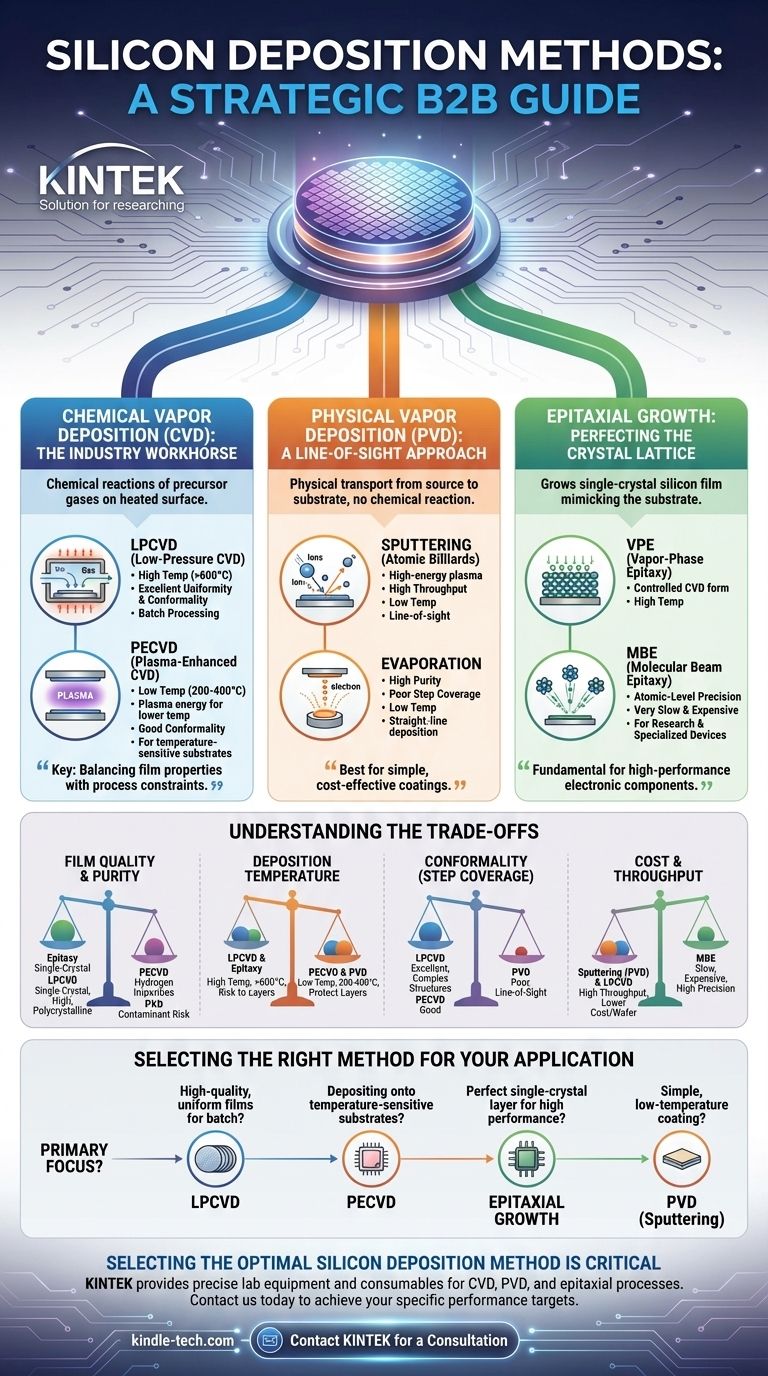

硅沉积的主要方法分为三大类:化学气相沉积 (CVD)、物理气相沉积 (PVD) 和外延生长。CVD 利用前体气体在加热表面上的化学反应,PVD 利用溅射等物理方式将硅转移到衬底上,而外延则生长出模仿底层衬底的单晶硅层。

选择硅沉积方法并非要找到“最佳”技术,而是要做出战略性权衡。您必须平衡所需的薄膜特性——例如晶体质量、纯度和均匀性——与温度、成本和吞吐量等工艺限制。

化学气相沉积 (CVD):工业主力

CVD 是半导体制造中沉积高质量硅薄膜最常用的方法。它涉及将含硅前体气体流过加热的衬底,引起化学反应,从而沉积固态硅薄膜。

CVD 的核心原理

将前体气体,例如硅烷 (SiH₄)二氯硅烷 (SiH₂Cl₂),引入反应室。热能分解这些气体分子,使硅原子沉积并在衬底表面形成薄膜。

LPCVD:用于高质量、共形薄膜

低压化学气相沉积 (LPCVD) 在高温(通常 >600°C)和低压下进行。

该工艺以生产具有出色均匀性共形性的薄膜而闻名,这意味着它可以均匀地涂覆复杂的、三维结构。它非常适合批量处理,可以一次涂覆多片晶圆。

PECVD:低温替代方案

等离子体增强化学气相沉积 (PECVD) 使用电磁场(等离子体)提供分解前体气体所需的能量。

这一关键区别使得沉积可以在低得多的温度(200-400°C)下进行。当需要在无法承受 LPCVD 工艺高温的衬底上沉积硅时,例如那些已经沉积了金属层的衬底,PECVD 至关重要。

物理气相沉积 (PVD):视线法

PVD 方法通过物理方式将硅从源(或“靶材”)传输到衬底,而无需化学反应。这些通常是低温工艺,但在均匀涂覆复杂表面方面存在困难。

溅射:原子台球

溅射中,产生惰性气体(如氩气)的高能等离子体。来自该等离子体的离子被加速撞击固体硅靶材,物理性地将硅原子从表面撞击下来。这些被弹出的原子然后移动并沉积到衬底上。

蒸发:高纯度,覆盖率差

电子束蒸发使用聚焦的电子束在真空室中加热硅源,直到其蒸发。产生的硅蒸气沿直线传播并冷凝在较冷的衬底上,形成薄膜。这种方法可以生产非常纯净的薄膜,但台阶覆盖率极差。

外延生长:完善晶格

外延是一种高度专业化的沉积形式,其中新的硅薄膜作为衬底单晶结构的延续而生长。目标是创建无缝、无缺陷的晶格。

外延的目的

这项技术不仅仅是添加一层;它旨在为构建高性能电子元件创建完美的单晶基础。它是现代 CMOS 和双极晶体管制造的基础。

关键外延技术

使用气相外延 (VPE)(一种高度受控的 CVD 形式)或分子束外延 (MBE) 等技术。MBE 提供原子级精度,但速度非常慢且昂贵,仅用于研究和专用设备。

了解权衡

没有一种方法是普遍优越的。最佳选择完全取决于所制造设备的具体要求。

薄膜质量和纯度

外延生长生产最高质量的单晶薄膜,其次是用于高质量多晶或非晶硅的 LPCVDPECVD 薄膜通常含有氢杂质,而 PVD 方法则存在引入腔室污染物的风险。

沉积温度

温度通常是决定性因素。PVDPECVD 是首选的低温选项。LPCVD外延需要非常高的温度,这可能会损坏或改变晶圆上预先存在的层。

共形性(台阶覆盖率)

LPCVD 在共形性方面表现出色,非常适合涂覆深沟槽和复杂形貌。PECVD 也不错,但 PVD 方法是“视线”工艺,导致垂直侧壁的覆盖率差。

成本和吞吐量

通常,溅射 (PVD)LPCVD(由于批量处理)为许多应用提供了更高的吞吐量和更低的每晶圆成本。MBE 等高精度方法速度明显较慢且成本更高。

为您的应用选择正确的方法

  • 如果您的主要关注点是用于批量处理的高质量、均匀薄膜: LPCVD 是标准选择,前提是您的设备能够承受高温。
  • 如果您的主要关注点是在对温度敏感的衬底上沉积: PECVD 提供了保护底层所需的关键低温优势。
  • 如果您的主要关注点是用于高性能晶体管的完美单晶层: 外延生长是唯一能够达到所需晶体质量的方法。
  • 如果您的主要关注点是简单、低温涂层,且共形性不关键: 溅射等 PVD 方法通常是最实用且最具成本效益的解决方案。

最终,选择正确的硅沉积技术是根据您项目的具体性能目标和工艺限制所做出的基础工程决策。

总结表:

方法 主要特点 典型应用
LPCVD 高温(>600°C),出色的均匀性和共形性 用于批量处理的高质量薄膜
PECVD 低温(200-400°C),良好的共形性 对温度敏感的衬底
PVD(溅射) 低温,视线,高吞吐量 共形性不关键的简单涂层
外延生长 单晶薄膜,高温,原子精度 高性能晶体管和器件
