什么是溅射镀膜仪？高精度薄膜沉积指南

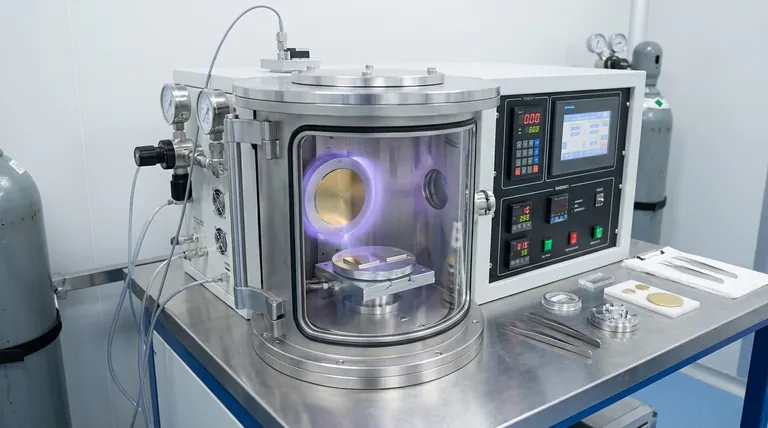

本质上，溅射镀膜仪是一种高真空仪器，用于将一层极薄、均匀的材料沉积到表面上。它的工作原理不是通过化学反应或熔化，而是通过一个物理过程：高能离子轰击源材料（“靶材”），物理地将原子撞击下来，然后这些原子沉积到所需的物体（“基底”）上。

理解溅射镀膜仪的最佳方式是将其视为一个亚原子级的喷砂机。它利用高能气体离子精确地从源材料上剥离原子，并将它们沉积成高度受控的薄膜，这使其在需要精密涂层的应用中不可或缺，从微电子学到为强大的显微镜准备样品。

溅射如何实现精密涂层

整个过程发生在一个高真空腔室内，这对确保最终薄膜的纯度和质量至关重要。每个步骤都经过精确控制，以达到特定的厚度和形貌。

步骤 1：创建真空环境

在开始任何镀膜之前，腔室会被抽成高真空。这有两个目的：去除可能污染涂层的大气气体，并允许溅射下来的原子在没有与其他粒子碰撞的情况下从靶材传播到基底。

步骤 2：产生等离子体

向腔室中引入少量受控的惰性气体，几乎总是氩气。然后，在靶材（作为阴极）和腔室之间施加高电压。这个电场使氩气电离，从氩原子中剥离电子，从而产生发光的等离子体——由带正电的氩离子和自由电子组成的混合物。

步骤 3：轰击过程（“溅射”）

带正电的氩离子被电场加速，撞击带负电的靶材材料（例如，金、铂或碳圆盘）。这种高能碰撞具有足够的力，可以将靶材表面单个原子剥离或“溅射”出来。

步骤 4：在基底上沉积

这些新释放的靶材原子通过真空直线传播，并落在附近放置的样品或基底表面上。原子逐个堆积，形成一层极薄且均匀的薄膜，厚度范围从几纳米到几微米不等。

磁控管的作用

许多现代系统是磁控溅射镀膜仪。它们使用靶材后方的强力磁铁将电子限制在靠近靶材表面的磁场中。这极大地增加了电子与氩原子碰撞的概率，从而产生更密集的等离子体并加速溅射过程，使其效率更高。

主要应用和优势

溅射不仅仅是众多沉积方法中的一种；它具有特定的优势，使其成为苛刻应用中的理想选择。

制备电子显微镜样品

最常见的用途之一是为扫描电子显微镜 (SEM) 准备非导电样品（如昆虫、陶瓷或聚合物）。SEM 要求样品具有导电性。溅射一层金或铂等金属的薄层可以防止电荷积聚，从而获得清晰、高分辨率的图像。

制造半导体和光学元件

该过程是半导体工业的基石。它用于沉积制造微芯片所需的精确导电或绝缘材料层。它还用于在光学透镜和其他器件上应用抗反射或反射涂层。

处理困难材料

在其他方法（如简单的热蒸发）效果不佳的地方，溅射表现出色。它可以用于沉积具有极高熔点的材料（难熔金属），并且可以在保持复杂合金原始成分的同时形成这些合金的薄膜，因为靶材是逐层溅射的。

了解权衡

尽管功能强大，但溅射并非万能的解决方案。了解其局限性是有效使用它的关键。

较低的沉积速率

与热蒸发等过程相比，溅射在形成厚膜方面可能是一种较慢的方法。它的优势在于控制和均匀性，而不是速度。

基底可能升温

持续的高能粒子轰击（氩离子、电子和溅射原子）会将能量传递给基底，使其升温。这对热敏基底（如生物样本或某些聚合物）来说可能是一个重大问题。

系统复杂性和成本

溅射镀膜仪是复杂的仪器，需要高真空系统、高压电源和精确的气体流量控制器。与更简单的涂层技术相比，这种复杂性转化为更高的初始成本和维护要求。

如何将其应用于您的项目

您选择的沉积技术完全取决于您的最终目标。溅射是实现精度和控制的工具。

• 如果您的主要重点是为 SEM 准备非导电样品： 溅射是行业标准方法，是实现薄而均匀的导电涂层的正确选择。
• 如果您的主要重点是制造具有复杂薄膜层的器件： 溅射提供了半导体、传感器和先进光学所需的精确厚度控制和材料保真度。
• 如果您的主要重点是沉积合金或高熔点金属： 溅射通常是最可靠的，有时甚至是唯一可行的物理气相沉积技术。

通过将溅射理解为一种受控的物理轰击过程，您可以有效地利用其能力来创建高质量、功能性的薄膜。

总结表：

关键特性	描述
过程	通过等离子体轰击的物理气相沉积 (PVD)
典型涂层材料	金、铂、碳、合金、难熔金属
主要应用	SEM 样品制备、半导体制造、光学涂层
关键优势	在薄膜厚度和成分方面具有卓越的均匀性和控制力
主要局限	沉积速率较慢，存在基底加热的可能性
