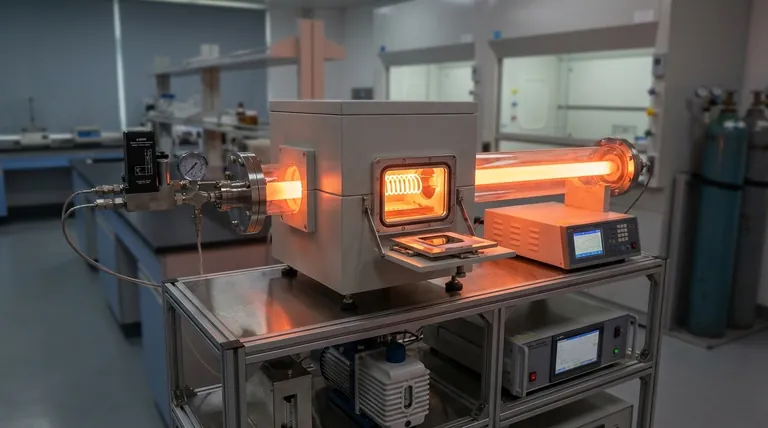

从核心来看，热丝化学气相沉积（HFCVD）是一种用于在表面生长高质量薄膜和纳米结构的过程。它通过将前体气体通过一根极热的金属丝或灯丝，灯丝将气体分解成反应性化学物质，然后这些物质沉积到附近的基底上，形成所需的材料层。
HFCVD是一种强大且相对简单的方法，用于制造高纯度薄膜，最著名的是金刚石，而无需复杂的等离子体系统。然而，其核心权衡是该过程完全依赖于随时间降解的消耗性灯丝，这会影响过程稳定性和维护周期。
HFCVD工作原理：分步解析
HFCVD是化学气相沉积（CVD）的一种子类型，它依靠灯丝的热能来驱动化学反应。整个过程都在受控的真空室内进行。
加热灯丝：过程的引擎
HFCVD系统的核心是一根由难熔金属制成的细丝，如钨（W）、钽（Ta）或铼（Re）。这根灯丝通过电加热达到极高的温度，通常在2100 K到2800 K之间。
它的主要作用是提供所需的热能，将前体气体“裂解”或分解成高反应性的化学碎片。
前体气体：构建模块
气体以受控速率引入腔室。对于金刚石薄膜沉积（最常见的应用），这些气体通常是作为碳源的甲烷（CH4）和过量的氢气（H2）。
氢气扮演着双重角色：它有助于催化灯丝表面的反应，并选择性地蚀刻掉基底上可能形成的任何非金刚石碳，从而确保获得高纯度薄膜。
化学反应：激活物质
当气体流过炽热的灯丝时，它们会发生热分解。甲烷分解成各种碳氢自由基，分子氢（H2）则分裂成高反应性的原子氢（H）。
这些活化的物质在灯丝和基底附近形成一个反应性化学云。
基底和沉积：构建薄膜
基底（如硅）放置在离灯丝很短的距离处，并独立加热到低得多的温度（通常为700 K至1400 K）。
气相中的反应性物质到达加热的基底表面，在那里它们结合并排列成晶体结构。随着时间的推移，这些原子逐层堆积，形成致密、均匀、高质量的薄膜。
常见材料和应用
HFCVD并非万能解决方案，但它在生产特定高性能材料方面表现出色。
高纯度金刚石薄膜
这是HFCVD最著名的应用。该工艺可以生长出异常坚硬和耐磨的多晶金刚石薄膜，使其成为涂覆切削工具和工业部件的理想选择。
碳纳米结构
该工艺也常用于合成其他碳同素异形体，包括碳纳米管等一维结构。
先进半导体薄膜
HFCVD是生长某些半导体材料（如氮化镓（GaN）纳米线）的可行方法，这些材料对先进电子和光电子至关重要。
了解权衡
没有完美的沉积技术。选择HFCVD需要清楚地了解其独特的优势和固有的局限性。
优点：简单性和纯度
与等离子体增强化学气相沉积（PECVD）等方法相比，HFCVD系统通常更简单、更便宜，因为它不需要复杂的HV电源或等离子体限制硬件。这种没有等离子体的情况还可以减少最终薄膜中的杂质。
优点：共形涂层
与所有CVD工艺一样，HFCVD不是“视线”技术。气态前体可以均匀地流过并涂覆复杂、不均匀和三维的表面。这比物理气相沉积（PVD）方法具有显著优势，后者在阴影效应方面存在问题。
缺点：灯丝降解
这是HFCVD最大的缺点。极热的灯丝与前体气体发生反应，随着时间的推移变得脆弱并容易下垂或断裂。这种灯丝寿命限制了沉积运行的长度，并导致工艺可变性和维护停机时间。
缺点：高热负荷
炽热的灯丝辐射出巨大的热量。这使得在对温度敏感的基底上沉积薄膜变得困难，因为这些基底可能无法承受高辐射热负荷而不受损。
为您的目标做出正确选择
选择正确的沉积方法完全取决于您的材料、基底和操作优先级。
- 如果您的主要重点是在坚固的基底上生长高纯度多晶金刚石或碳薄膜：HFCVD提供了一种经济高效且高性能的解决方案。
- 如果您的主要重点是均匀涂覆复杂的3D部件：HFCVD是一个强有力的候选，与PVD相比，它提供了卓越的共形覆盖。
- 如果您的主要重点是长期生产运行的工艺稳定性或涂覆热敏材料：您应该仔细评估替代方案，如等离子体增强化学气相沉积，以避免灯丝降解和高辐射热带来的挑战。
最终，理解这些核心原则使您能够选择最符合您特定工程目标的沉积技术。
总结表：
| 方面 | HFCVD特性 |
|---|---|
| 主要用途 | 生长高质量薄膜（例如，金刚石）和纳米结构 |
| 关键组件 | 加热灯丝（钨、钽），温度2100-2800 K |
| 常用气体 | 甲烷（CH₄）和氢气（H₂） |
| 主要优点 | 系统更简单、更经济；在3D部件上具有出色的共形涂层 |
| 主要限制 | 灯丝随时间降解；基底上的高热负荷 |
