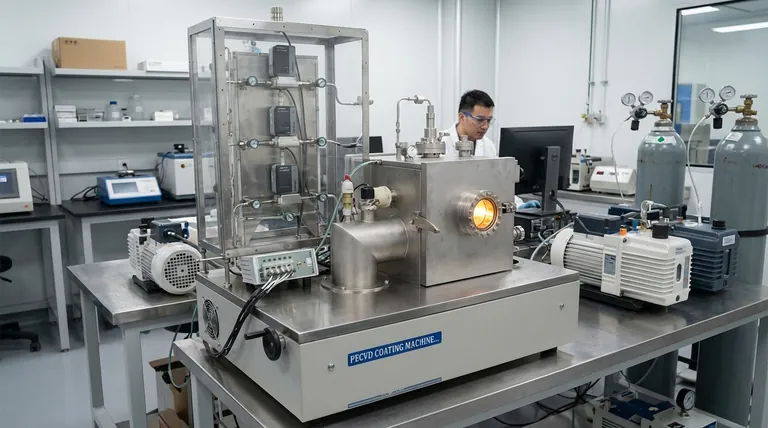

等离子体增强化学气相沉积(PECVD)的核心是利用活化气体或等离子体在表面沉积薄膜。与依赖极端高温触发化学反应的传统化学气相沉积(CVD)不同,PECVD利用等离子体的能量启动这些反应。这使得高质量薄膜能够在显著较低的温度下形成,使其成为一种用途更广泛的工艺。
PECVD的核心优势在于它能够在不使目标材料经受破坏性高温的情况下,创建均匀、高质量的薄膜。它通过使用电场或电磁场将前体气体转化为反应性等离子体来实现这一点,从而避免了需要热能来驱动沉积过程。
高温沉积的问题
传统沉积方法,通常归类为热CVD,有一个共同的要求:高热。这造成了显著的工程限制。
传统CVD的热量要求
诸如热丝CVD(HFCVD)之类的方法使用加热到极端温度(约2200°C)的灯丝来分解前体气体。这种热能“裂解”气体分子,产生形成薄膜所需的反应性物质,薄膜沉积在附近较冷的基板上。
由此产生的材料限制
这种对高温的依赖严重限制了可涂覆的材料类型。许多基板,包括塑料、聚合物和许多组装好的电子元件,都会在热CVD所需的温度下熔化、变形或受到根本性损坏。

PECVD如何解决温度问题
PECVD通过用电能代替热能,从根本上改变了局面。它在不需要将整个系统加热到极端温度的情况下,产生了必要的反应化学物质。
创建等离子体状态
该过程在真空室中进行。在低压下引入特定的前体气体(薄膜材料的来源)。然后施加能量源——通常是射频(RF)、直流(DC)或微波。
这种能量使气体电离,从原子中剥离电子,形成离子、电子、自由基和中性粒子的混合物。这种活化的、化学反应性的状态就是等离子体。
无需极端高温的沉积
等离子体中的离子和高活性自由基化学性质不稳定。它们很容易与它们接触的任何表面发生反应。
当这些反应性粒子落在基板上时,它们会与基板表面以及彼此结合,形成坚固、均匀的薄膜。该反应由等离子体的化学反应性驱动,而不是由基板的热能驱动。
先进的等离子体生成
更先进的技术,如微波电子回旋共振(MWECR-PECVD),结合使用微波和磁场。这会将电子捕获在螺旋路径中,显著增加它们与气体分子的碰撞率,并产生异常致密和活跃的等离子体,从而在非常低的温度下实现卓越的薄膜质量。
了解PECVD的权衡
虽然功能强大,但PECVD并非万能解决方案。了解其优缺点对于正确应用至关重要。
主要优势:低温处理
这是决定性的优势。PECVD能够涂覆与热CVD不兼容的温度敏感材料,从而在电子、光学和生物医学设备领域开辟了广泛的应用。
主要优势:高质量薄膜
PECVD工艺可以生产致密、均匀且具有出色附着力的薄膜。精确控制等离子体参数的能力允许对薄膜的性能(例如其结构和化学稳定性)进行微调。
潜在缺点:化学杂质
由于等离子体反应复杂,前体气体碎片有时会作为杂质(例如氢原子)掺入生长中的薄膜中。在某些高纯度应用中,这可能比热CVD的“更清洁”高温环境更具劣势。
潜在缺点:设备复杂性
PECVD系统需要真空室、气体处理系统和复杂的射频电源。这使得设备比一些简单的沉积技术更复杂,通常也更昂贵。
为您的应用做出正确选择
选择正确的沉积方法需要将工艺能力与您的基板材料和所需的薄膜特性相匹配。
- 如果您的主要重点是涂覆聚合物或复杂电子产品等热敏基板:PECVD是明确且通常是唯一可行的选择,因为它在低温下运行。
- 如果您的主要重点是在耐热基板上实现尽可能高的薄膜纯度和结晶质量:热CVD方法可能是更好的选择,因为高温可以产生更清洁、更有序的薄膜。
- 如果您的主要重点是生长碳纳米管等先进材料或沉积高性能SiC薄膜:PECVD是常用且高效的行业标准。
最终,PECVD通过提供一种强大的方法来设计表面,而无需高温的破坏性限制,从而赋能现代材料科学。
总结表:
| 关键方面 | PECVD工艺 |
|---|---|
| 核心机制 | 利用等离子体(活化气体)驱动化学反应 |
| 温度范围 | 显著低于热CVD |
| 主要优势 | 涂覆热敏基板(塑料、组装电子产品) |
| 等离子体生成 | 真空室中的射频、直流或微波能量 |
| 薄膜质量 | 致密、均匀且附着力极佳的薄膜 |
| 注意事项 | 可能存在化学杂质;设备更复杂 |
