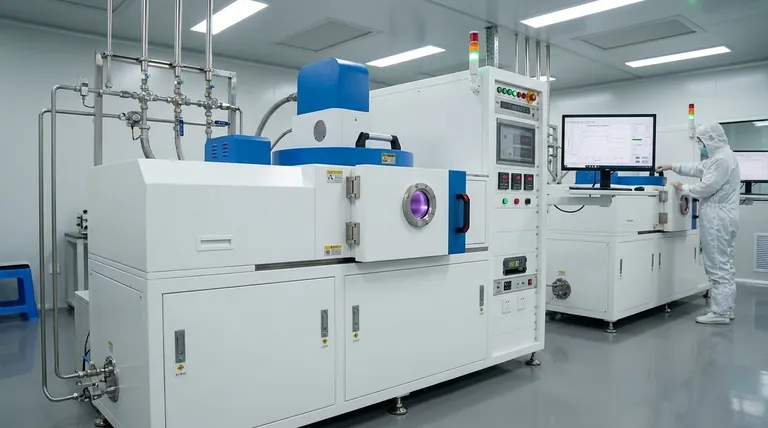

本质上，磁控溅射是一种高度受控的真空沉积技术，用于制造极薄且均匀的材料薄膜。其工作原理是产生等离子体，将等离子体中的离子加速，从而物理地从源材料（“靶材”）上剥离原子，然后将这些原子沉积到基板上。“磁控”一词指的是关键地使用磁场来极大地提高此过程的效率和速度。
磁控溅射的核心原理不仅仅是轰击靶材，而是战略性地利用磁场将电子限制在靶材表面附近。这种限制产生了一个致密、局域化的等离子体，从而显着提高了原子溅射的速率，并允许在较低压力下进行更快、更受控的薄膜沉积。
核心概念：从实体块到原子层
物理气相沉积（PVD）是一类过程，其中固体材料在真空中汽化并在表面上凝结成薄膜。溅射是 PVD 的一种特定类型，它通过物理动量传递来实现这一点，就像喷砂机精确地剥离表面一样，但是在原子尺度上。
第 1 步：创造环境
整个过程发生在真空室内部。这对于确保溅射的原子能够在靶材和基板之间传输而不会与不需要的空气分子碰撞（这会污染薄膜）至关重要。
达到真空后，向腔室内引入少量精确控制的惰性气体，通常是氩气 (Ar)。这种气体提供了将被电离以产生等离子体的原子。
第 2 步：产生等离子体
对靶材施加高负电压，使其成为阴极。腔室壁或单独的电极充当阳极。这种电压差会产生强大的电场。
该电场使腔室中自由电子带电，使其加速并与中性氩原子碰撞。这些碰撞会将电子从氩原子中击出，产生带正电的氩离子 (Ar+)。这种自持的离子和电子云就是等离子体，它通常会发出特征性的彩色辉光，称为辉光放电。
第 3 步：溅射事件
带正电的 Ar+ 离子被强力吸引到带负电的靶材上。它们在电场中加速并猛烈地撞击靶材表面。
每次撞击的能量都足以传递动量，从而将靶材材料中的单个原子剥离或“溅射”出去。这些被喷出的原子是中性的，并以直线远离靶材。撞击还会从靶材中释放出次级电子，这对下一步至关重要。
“磁控”优势：为什么磁场至关重要
如果没有磁场，该过程（称为直流溅射）速度慢且效率低下。增加磁控管——放置在靶材后方的特定磁铁排列——彻底改变了这一过程。
捕获电子以提高效率
磁场被设计成在靶材表面附近最强。该磁场会捕获离子轰击过程中释放的次级电子，迫使它们以螺旋形或旋绕形路径移动。
这些电子不会直接逸出到阳极，而是在等离子体中，紧邻靶材前方，沿着更长的路径移动。这极大地增加了它们与更多中性氩原子碰撞并使其电离的概率。
结果：更致密的等离子体和更快的沉积
这种电子捕获效应在直接位于靶材前方产生了一个更致密、更强烈的等离子体。
更致密的等离子体意味着有更多的 Ar+ 离子可用于轰击靶材。这直接导致了更高的溅射速率，意味着原子被更快地剥离，薄膜沉积得更快。
好处：更低的压力和温度
由于磁场使电离过程非常高效，磁控溅射可以在比直流溅射低得多的气体压力下运行。这提高了所得薄膜的质量，因为溅射的原子在到达基板的途中遇到的气体碰撞更少。
此外，通过将高能电子限制在靶材附近，磁控管可以防止它们轰击和加热基板。这使得该过程适用于涂覆对热敏感的材料，如塑料和聚合物。
了解权衡
尽管磁控溅射功能强大，但并非没有局限性。客观地了解这些是正确应用它的关键。
线视沉积
溅射是“线视”过程。原子以相对直线的路径从靶材传输到基板。以均匀的厚度涂覆复杂的 3D 形状可能具有挑战性，可能需要复杂的基板旋转。
靶材材料和电源
最常见的配置——直流 (DC) 溅射——要求靶材材料具有导电性。涂覆绝缘体或陶瓷材料需要使用更复杂且更昂的射频 (RF) 电源。
靶材侵蚀和利用率
增强该过程的磁场也会将等离子体集中在特定区域，通常在靶材表面形成一个“跑道”图案。这会导致靶材材料的侵蚀不均匀，这意味着在必须更换靶材之前，并非所有昂贵的源材料都能被使用。
根据您的目标做出正确的选择
了解核心理论可以帮助您了解这项技术擅长的领域。
- 如果您的主要重点是用于光学或电子设备的高质量、致密薄膜： 磁控溅射在薄膜特性（如厚度、纯度和密度）方面提供了出色的控制。
- 如果您的主要重点是快速的工业规模涂层： 高沉积速率使其成为快速涂覆大面积（例如建筑玻璃或半导体制造）的首选。
- 如果您的主要重点是涂覆对温度敏感的基板： 该过程固有地最小化了向基板的热量传递，使其成为聚合物、塑料和其他精细材料的理想选择。
磁控溅射是现代制造中的一项基础技术，它使得为无数先进应用精确工程表面成为可能。
摘要表：
| 关键方面 | 描述 |
|---|---|
| 核心原理 | 利用磁场捕获电子，产生致密的等离子体，从而有效地从靶材中溅射出原子。 |
| 主要优势 | 与标准溅射相比，沉积速率更高，工作压力更低，基板加热更少。 |
| 理想用途 | 需要对聚合物、半导体和光学元件等敏感材料进行精确、高质量涂层的应用。 |
